ST_LINK/V2 SWIM和SWD、JTAG下载口说明

[复制链接]
808|7
手机看帖
扫描二维码
随时随地手机跟帖
跳转到指定楼层
楼主
花间一壶酒sd|  楼主 | 2021-6-30 17:12 | 只看该作者 |只看大图 回帖奖励 |倒序浏览 |阅读模式
JTAG, link, ST, 计算机, 通讯, ST-LINK
LED状态说明
  • 闪烁红色：ST-LINK/V2连接到计算机后，第一次USB枚举过程
  • 红色：ST-LINK/V2与计算机已建立连接
  • 闪烁绿色/红色：目标板和计算机在进行数据交换
  • 绿色：通讯完成
  • 橙色（红色+绿色）：通讯失败


使用特权

评论回复 赏
沙发
花间一壶酒sd|  楼主 | 2021-6-30 17:12 | 只看该作者
由于STM8的SWIM接口只需要4根连接线，所以ST-LINK/V2连接至STM8目标板时需要注意连接位置。

使用特权

评论回复 赏
板凳
花间一壶酒sd|  楼主 | 2021-6-30 17:13 | 只看该作者

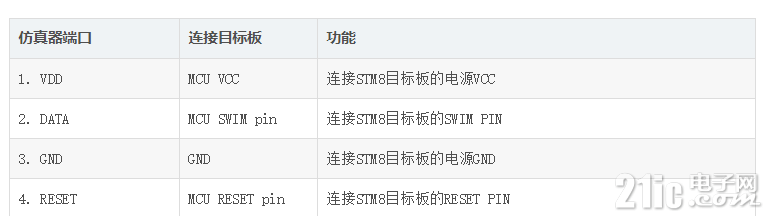

下面为ST-Link/V2 SWIM接口定义：

使用特权

评论回复 赏
地板
花间一壶酒sd|  楼主 | 2021-6-30 17:14 | 只看该作者
下面是ST-Link/V2 SWIM标准的接口排列：

使用特权

评论回复 赏
5楼
花间一壶酒sd|  楼主 | 2021-6-30 17:14 | 只看该作者
STM32的JTAG / SWD接口是通过20PIN连接线连接目标板，所以ST-LINK/V2连接至STM32目标板时需要注意连接方向。

使用特权

评论回复 赏
6楼
花间一壶酒sd|  楼主 | 2021-6-30 17:15 | 只看该作者
下面为ST-Link/V2 JTAG/SWD接口定义：

使用特权

评论回复 赏
7楼
花间一壶酒sd|  楼主 | 2021-6-30 17:15 | 只看该作者

使用特权

评论回复 赏
8楼
花间一壶酒sd|  楼主 | 2021-6-30 17:16 | 只看该作者

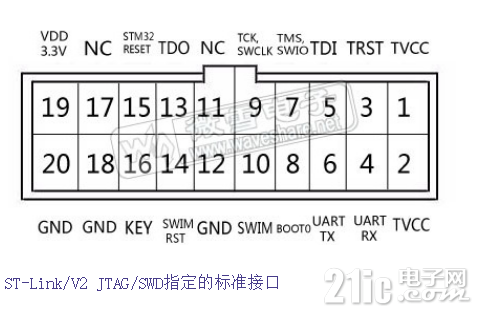

下面是ST-Link/V2 JTAG/SWD标准的接口排列：
