RTD2166是一款DisplayPort端口到VGA转换器，它结合了DisplayPort输入接口和模拟RGB DAC输出接口。嵌入式单片机基于工业标准8051核心。
RTD2166适用于多个细分市场和显示器应用程序，如笔记本电脑、主板、台式机、适配器、DP转换器和DP转接器。
RTD2166特性
2-lane通道VESA DisplayPortv1.1兼容接收机
VGA输出接口，DAC速度高达210MHz，8位
最大分辨率高达1920x1200x60（RB，缩小消隐），24位色深，1920x1440x60（RB，缩小消隐），或2048x152x60（RB，缩小消隐），24位色深，2048x1536x60（RB，缩小消隐），18位色深。
内置振荡器，不需要外部晶体
嵌入式线性压降调节器（LDO）
嵌入式微控制器
嵌入式EDID（如果终端设备没有，CS5202将响应EDID）
嵌入式V-sync/H-sync5V缓冲器
使用内部预吹ROM支持EEPROM自定义模式
内部电源复位（POR）
QFN32 4x4封装
DisplayPort数字输入
支持2通道数字输入，最高速度为RBR（1.62-Gbps）/HBR（2.7-Gbps）
符合VESA DisplayPortv1.1
内置高性能自适应均衡器
支持1-MHz AUXchannel
支持HPD
VGA输出接口
z三重8位DAC（数模转换器），时钟高达210 MHz
支持高达1920x1200x60、1920x1440x60（缩小消隐）、2048x152x60（缩小消隐）和2048x1536x60（缩小消隐）
嵌入式V-sync/H-sync5V缓冲器
用于VGA连接器引脚的HBM 4-KV
VESA VSIS v1r2兼容
内置MCU控制器
业标准8051芯
支持I2C主从，最高支持400kHz。
电力与技术
3.3V电源
V-sync/H-sync 5V缓冲器的5V选项
超低待机功率<100uW
所有引脚的HBM 8-KV
RTD2166是一款DisplayPort端口到VGA转换器，成本较高，Capstone于2019年推出CS5202，直接Pin to pin兼容替代RTD2166,可用原RTD2166小板框，还可省按20颗外围小料，成本更优化，目前已被大量知名客户采用。
CS5202 可以直接PIN TO PIN替代RTD2166 整体方案设计只需改动一个电阻和一个电容，在性能和参数设定方面与RTD2166可以达成一致，且成本比RTD2166要低，性价比更高。
CS5202 引脚布局
非常不错的替代方案，成本更低，有测试过，性能效果都比瑞昱的好，关键是单价比RTD2166要低，最牛的是，3个电容和8个电阻就可以搞定整个设计，非常简单
QFN32 4x4封装

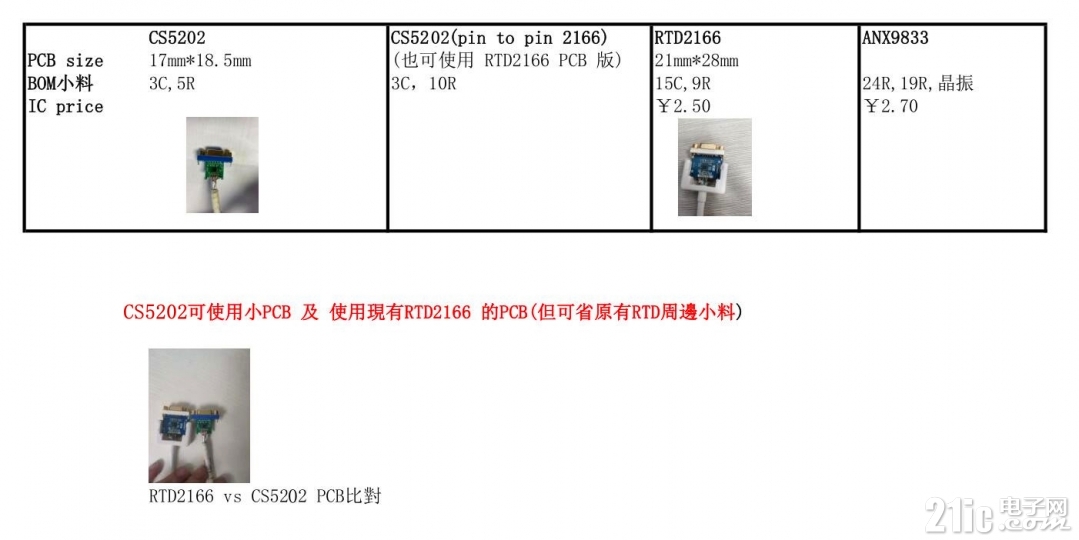

CS5202与RTD2166 PCB版框图片对比如下：
|
