众所周知，在弱电行业中的监控项目中，尤其是大中型监控项目，光纤传输是必不可少的。因此如何选择光纤传输设备是一个非常重要的环节。这里分析了光纤、光收发器等设备的优缺点，同时教用户如何选择合适的光纤传输设备。 一、光纤的类型 1.光纤根据使用场合的不同，分为室内光纤，室外光纤，分支光纤，配线光纤。 2.按敷设方式分:自承重架空光纤、管道光纤、铠装地埋光纤和海底光纤。 3.按光纤结构分:束管式光纤、层绞式光纤、骨架式光纤、紧抱式光纤、带式光纤，非金属光纤和可分支光纤。 4.按用途分:长途通讯用光纤，短途室外光纤，混合光纤和建筑物内用光纤; 5.光纤根据传输方式可分为单模和多模，监控─般使用单模光纤。
单模光纤: 光纤，它只以一种模式传输光信号。一般有G.652、G.653、G.654、G.655，等等。单模光纤百兆信号的传输距离可达数十公里。单模光纤，只传输主模，也就是说光只沿着光纤/的内芯传输，而单模光纤的传输带非常宽，因为完全避免了模式散射，所以适合大容量长距离光纤通信，使用的光波长为1310nm或1550nm。 多模光纤: 光纤，可传输各种模式的光信号，为G.651级，可分为OM1、OM2、OM3、多模光纤传输100米信号的最长传输距离为2公里。多模光纤，在一定的工作波长下，有多种模式在光纤，这种光纤，被称为多模光纤，由于色散或像差，这种光纤，传输带宽窄，传输容量小，距离短。 二 光纤网络的优缺点 优点： 1、不会产生电磁波，幅射和能量，不受电磁波，幅射和其他电缆干扰。是绝缘体。 2、体积小，重量轻，高带宽（理论传输达2.56Tb/S) 3、长距离传输。（单膜可达120km) 4、不会报废，材料资源丰富。故障检测容易。 缺点 1、光纤性质脆，需要适当地涂敷加以保护。此外，为了保证能承受一定的敷设张力，在光纤结构上也需要多加考虑。 2、切断和连接光纤时，需要高精度地切断接续技术，这在电缆连接时是没有的。 3、分路耦合不方便。 4、光纤不能输送中继器所需要的电能。 5、弯曲半径不宜太小。 三、常用光通信波段 光纤布线中使用光波的几个波段： 800nm～900nm短波波段； 1250nm～1350nm长波波段 1500nm～1600nm长波波段。 多模光纤运行波长为850nm或1300nm, 而单模光纤运行波长则为1310nm或1550nm。 四、光纤结构
五、光收发器类型 按工作方式分为工作在物理层的光纤收发器和工作在数据链路层的光纤收发器； 按接入光纤的不同又有多模光纤收发器和单模光纤收发器两种叫法。 此外还有单纤光纤收发器和双纤光纤收发器，内置电源光纤收发器和外置电源光纤收发器以及网管型光纤收发器和非网管型光纤收发器。 光纤收发器在数据传输上打破了以太网电缆的百米局限性，依靠高性能的交换芯片和大容量的缓存，在真正实现无阻塞传输交换性能的同时，还提供了平衡流量、隔离冲突和检测差错等功能，保证数据传输时的高安全性和稳定性。 单纤收发器 单纤收发器既要实现发射功能又要实现接收功能，它使用的波分复用技术，将两束不同波长的光信号在一根光纤传输从而实现的发送与接收。
单模单纤收发器通过一个纤芯传输，因此发送和接收的光同时通过一个纤芯传输。在这种情况下，必须使用两种波长的光来区分正常通信。单模单纤收发器的光模块发出两种波长的光，一般为1310纳米/1550纳米，因此一对收发器的两个互连端子之间会有差异: 双纤收发器 双纤收发器有TX口(发射口)与RX口(接收口)，两个口都是发射一样的波长1310nm，接收也都是1310nm，所以接线时采用的平行的两根光纤交叉连接。
常用光接头类型
下图为常见的接头类型

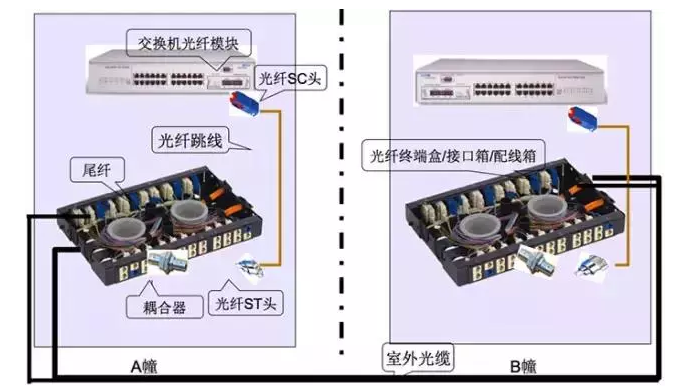

六、光纤连接图 ![]()
建筑群/垂直干线子系统光纤连接方式： 开关模块A-光纤跳线-耦合器-尾纤-室外光缆-尾纤-耦合器-光纤跳线-开关模块B 注意:每根光纤跳线和尾纤都是一根核心光纤。每个耦合器只能连接一根光纤。交换机之间的连接需要2芯光纤(一个接收和一个发送)。设计光纤网络时，要考虑核心。光纤传输中的所有材料都需要准备两倍的芯材备用。 总结下，光纤相关配件是非常多的，，每一种光纤配件都是有它应用的场景，有它的价值，学好光纤配件，才能真正撑握光纤的应用，在选择光纤时才不会吃亏。 官网：http://www.jisucx.com 公众号：极速佳
|
