低功耗小体积/4键/4通道触摸触控芯片VKD104B/BC/CC资料介绍

VKD104B 概述:

VKD104B DICE 是一款使用电容式感应原理设计的触摸 IC，此款 IC 内建稳压电路，给触摸感测器使用，稳定的感应方式可以应用到各种不同电子类产品。面板介质可以是完全绝源的材料，专为取代传统的机械结构开关或普通按键而设计。提供 4 个触摸输入端口及 4 个直接输出端口。

特 点:

★  工作电压 2.4V ~ 5.5V

★  可以由外部Option 选择是否启用内部稳压电路功能，经由REGEN 端口选择

★  工作电流 @VDD=3V，无负载
★  电；联：请看PDF/昵称

低功耗模式下典型值2.5uA

快速模式下典型值13uA

★  @VDD=3V 工作电压：
在快速模式下KEY 最快响应时间为60ms，低功耗模式下为160ms

★  各KEY 灵敏度可以由外部电容进行调节(1~50pF)

★  提供LPMB 端口选择快速模式或低功耗模式

★  提供直接输出模式，锁存模式，开漏输出，CMOS 高电平有效或低电平有效输出，经由TOG/OD/AHLB 端口选择

★  提供SM 端口选择多键或单键输出模式

★  提供MOT1、MOT0 端口选择有效键最长输出时间：120 秒/64 秒/16 秒/无穷大

★  提供多键或单键输出的选择（SM 脚位）

★  上电后约有0.5 秒的稳定时间，此期间内不要触摸触摸板，此时所有功能都被禁止

★  自动校准功能

★  刚上电的8 秒内约每1 秒刷新一次参考值，若在上电后的8 秒内有触摸按键或8 秒后仍未触摸按键，则重新校准周期切换为4秒

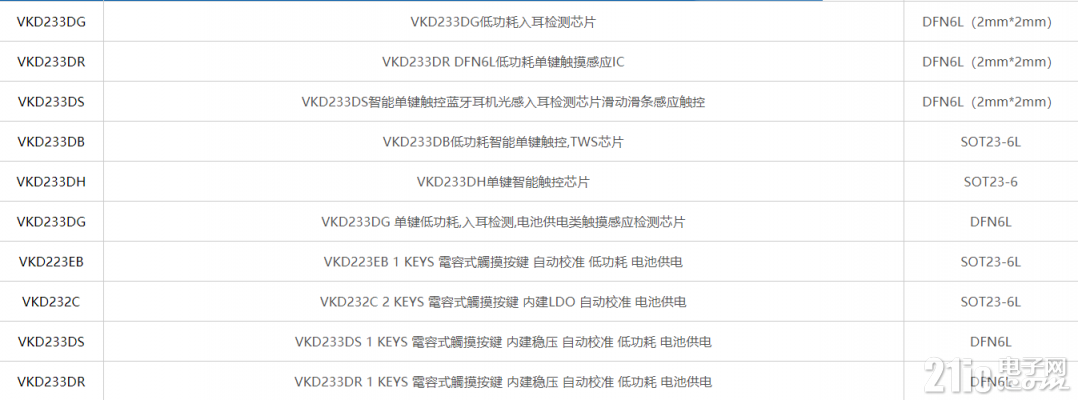

下载附件

2021-12-18 11:57 上传

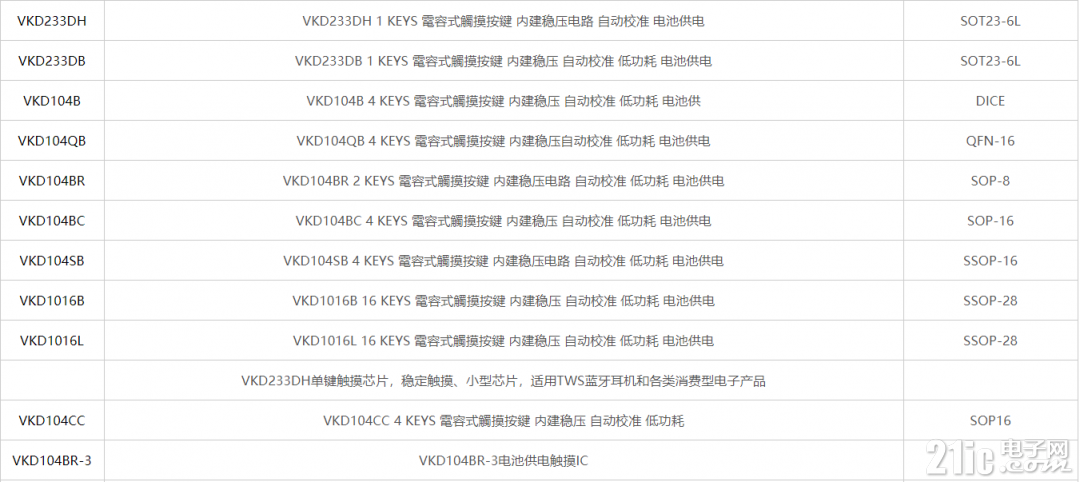

下载附件

2021-12-18 11:57 上传

——————————————

VKD104BC/CC 概述：
VKD104BC/CC SOP16具有4个触摸按键，可用来检测外部触摸按键上人手的触摸动作。该芯片具有较高的集成度，仅需极少的外部组件便可实现触摸按键的检测。提供了4路输出功能，可通过IO脚选择输出电平，输出模式，输出脚结构，单键/多键和最长输出时间。芯片内部采用特殊的集成电路，具有高电源电压抑制比，可减少按键检测错误的 发生，此特性保证在不利环境条件的应用中芯片仍具有很高的可靠性。此触摸芯片具有自动校准功能，低待机电流，抗电压波动等特性，为各种触摸按键+IO输 出的应用提供了一种简单而又有效的实现方法。

特点：
★ 上电后8S内自校准周期为1S，上电后8S内有触摸或8s后仍未触摸自校准周期切换为4S
★ 工作电压 2.4-5.5V
★ 待机电流2.5uA/3V,5.5uA/5V
★ 电；联：请看PDF/昵称
★ 触摸输出响应时间：工作模式 60mS ，待机模式160mS
★ 通过AHLB脚选择输出电平：高电平有效或者低电平有效
★ 通过TOG脚选择输出模式：直接输出或者锁存输出
★ 通过LPMB脚选择工作模式：正常模式或者待机模式
★ 通过MOT0脚有效键最长输出时间：无穷大或者16S
★ 通过OD脚选择开漏输出：开漏输出或者CMOS输出
★ 通过SM脚选择输出：多键有效或者单键有效
★ 各触摸通道单独接对地小电容微调灵敏度（0-50pF）
★ 上电0.5S内为稳定时间，禁止触摸
★ 封装SOP16(150mil)(9.9mm x 3.9mm PP=1.27mm)
————————————————————————

触摸触控IC系列简介如下：
标准触控IC-电池供电系列：
VKD223EB --- 工作电压/电流：2.0V-5.5V/5uA-3V   感应通道数：1    通讯接口
最长响应时间快速模式60mS，低功耗模式220ms    封装：SOT23-6
VKD223B ---  工作电压/电流：2.0V-5.5V/5uA-3V  感应通道数：1    通讯接口
最长响应时间快速模式60mS，低功耗模式220ms    封装：SOT23-6
VKD233DB --- 工作电压/电流：2.4V-5.5V/2.5uA-3V  1感应按键  封装：SOT23-6
通讯接口：直接输出，锁存(toggle)输出  低功耗模式电流2.5uA-3V
VKD233DH ---工作电压/电流：2.4V-5.5V/2.5uA-3V  1感应按键  封装：SOT23-6
通讯接口：直接输出，锁存(toggle)输出  有效键最长时间检测16S
VKD233DS --- 工作电压/电流：2.4V-5.5V/2.5uA-3V  1感应按键  封装：DFN6（2*2超小封装）
通讯接口：直接输出，锁存(toggle)输出  低功耗模式电流2.5uA-3V
VKD233DR --- 工作电压/电流：2.4V-5.5V/1.5uA-3V  1感应按键  封装：DFN6（2*2超小封装）
通讯接口：直接输出，锁存(toggle)输出  低功耗模式电流1.5uA-3V
VKD233DG --- 工作电压/电流：2.4V-5.5V/2.5uA-3V  1感应按键  封装：DFN6（2*2超小封装）
通讯接口：直接输出，锁存(toggle)输出   低功耗模式电流2.5uA-3V
VKD233DQ --- 工作电压/电流：2.4V-5.5V/5uA-3V  1感应按键  封装：SOT23-6
通讯接口：直接输出，锁存(toggle)输出    低功耗模式电流5uA-3V
VKD233DM --- 工作电压/电流：2.4V-5.5V/5uA-3V  1感应按键  封装：SOT23-6 （开漏输出）
通讯接口：开漏输出，锁存(toggle)输出    低功耗模式电流5uA-3V
VKD232C  --- 工作电压/电流：2.4V-5.5V/2.5uA-3V  感应通道数：2  封装：SOT23-6
通讯接口：直接输出，低电平有效  固定为多键输出模式，內建稳压电路

MTP触摸IC——VK36N系列抗电源辐射及手机干扰：
VK3601L  --- 工作电压/电流：2.4V-5.5V/4UA-3V3  感应通道数：1  1对1直接输出
待机电流小，抗电源及手机干扰，可通过CAP调节灵敏  封装：SOT23-6
VK36N1D --- 工作电压/电流：2.2V-5.5V/7UA-3V3  感应通道数：1  1对1直接输出
触摸积水仍可操作，抗电源及手机干扰，可通过CAP调节灵敏封装：SOT23-6
VK36N2P --- 工作电压/电流：2.2V-5.5V/7UA-3V3  感应通道数：2    脉冲输出
触摸积水仍可操作，抗电源及手机干扰，可通过CAP调节灵敏封装：SOT23-6
VK3602XS ---工作电压/电流：2.4V-5.5V/60UA-3V  感应通道数：2  2对2锁存输出
低功耗模式电流8uA-3V，抗电源辐射干扰，宽供电电压   封装：SOP8
VK3602K --- 工作电压/电流：2.4V-5.5V/60UA-3V   感应通道数：2  2对2直接输出
低功耗模式电流8uA-3V，抗电源辐射干扰，宽供电电压   封装：SOP8
VK36N2D --- 工作电压/电流：2.2V-5.5V/7UA-3V3  感应通道数：2   1对1直接输出
触摸积水仍可操作，抗电源及手机干扰，可通过CAP调节灵敏封装：SOP8
VK36N3BT ---工作电压/电流：2.2V-5.5V/7UA-3V3  感应通道数：3  BCD码锁存输出
触摸积水仍可操作，抗电源及手机干扰，可通过CAP调节灵敏  封装：SOP8
VK36N3BD ---工作电压/电流：2.2V-5.5V/7UA-3V3  感应通道数：3  BCD码直接输出
触摸积水仍可操作，抗电源及手机干扰，可通过CAP调节灵敏  封装：SOP8
VK36N3BO ---工作电压/电流：2.2V-5.5V/7UA-3V3  感应通道数：3  BCD码开漏输出
触摸积水仍可操作，抗电源及手机干扰  封装：SOP8/DFN8（超小超薄体积）
VK36N3D --- 工作电压/电流：2.2V-5.5V/7UA-3V3  感应通道数：3  1对1直接输出
触摸积水仍可操作，抗电源及手机干扰  封装：SOP16/DFN16（超小超薄体积）
VK36N4B ---工作电压/电流：2.2V-5.5V/7UA-3V3   感应通道数：4    BCD输出
触摸积水仍可操作，抗电源及手机干扰  封装：SOP16/DFN16（超小超薄体积）
VK36N4I---工作电压/电流：2.2V-5.5V/7UA-3V3   感应通道数：4    I2C输出
触摸积水仍可操作，抗电源及手机干扰  封装：SOP16/DFN16（超小超薄体积）
VK36N5D ---工作电压/电流：2.2V-5.5V/7UA-3V3   感应通道数：5  1对1直接输出
触摸积水仍可操作，抗电源及手机干扰  封装：SOP16/DFN16（超小超薄体积）
VK36N5B ---工作电压/电流：2.2V-5.5V/7UA-3V3   感应通道数：5    BCD输出
触摸积水仍可操作，抗电源及手机干扰  封装：SOP16/DFN16（超小超薄体积）
VK36N5I ---工作电压/电流：2.2V-5.5V/7UA-3V3   感应通道数：5    I2C输出
触摸积水仍可操作，抗电源及手机干扰  封装：SOP16/DFN16（超小超薄体积）
VK36N6D --- 工作电压/电流：2.2V-5.5V/7UA-3V3   感应通道数：6  1对1直接输出
触摸积水仍可操作，抗电源及手机干扰  封装：SOP16/DFN16（超小超薄体积）
VK36N6B ---工作电压/电流：2.2V-5.5V/7UA-3V3   感应通道数：6    BCD输出
触摸积水仍可操作，抗电源及手机干扰  封装：SOP16/DFN16（超小超薄体积）
VK36N6I ---工作电压/电流：2.2V-5.5V/7UA-3V3   感应通道数：6    I2C输出
触摸积水仍可操作，抗电源及手机干扰  封装：SOP16/DFN16（超小超薄体积）
VK36N7B ---工作电压/电流：2.2V-5.5V/7UA-3V3   感应通道数：7    BCD输出
触摸积水仍可操作，抗电源及手机干扰  封装：SOP16/DFN16（超小超薄体积）
VK36N7I ---工作电压/电流：2.2V-5.5V/7UA-3V3   感应通道数：7    I2C输出
触摸积水仍可操作，抗电源及手机干扰  封装：SOP16/DFN16（超小超薄体积）
VK36N8B ---工作电压/电流：2.2V-5.5V/7UA-3V3   感应通道数：8    BCD输出
触摸积水仍可操作，抗电源及手机干扰  封装：SOP16/DFN16（超小超薄体积）
VK36N8I ---工作电压/电流：2.2V-5.5V/7UA-3V3   感应通道数：8    I2C输出
触摸积水仍可操作，抗电源及手机干扰  封装：SOP16/DFN16（超小超薄体积）
VK36N9I ---工作电压/电流：2.2V-5.5V/7UA-3V3   感应通道数：9    I2C输出
触摸积水仍可操作，抗电源及手机干扰  封装：SOP16/DFN16（超小超薄体积）
VK36N10I ---工作电压/电流：2.2V-5.5V/7UA-3V3   感应通道数：10    I2C输出
触摸积水仍可操作，抗电源及手机干扰  封装：SOP16/DFN16（超小超薄体积）

1-8点高灵敏度液体水位检测IC——VK36W系列
VK36W1D  ---工作电压/电流：2.2V-5.5V/10UA-3V3  1对1直接输出  水位检测通道：1
可用于不同壁厚和不同水质水位检测，抗电源/手机干扰封装：SOT23-6
备注：1. 开漏输出低电平有效  2、适合需要抗干扰性好的产品应用
VK36W2D  ---工作电压/电流：2.2V-5.5V/10UA-3V3  1对1直接输出  水位检测通道：2
可用于不同壁厚和不同水质水位检测，抗电源/手机干扰封装：SOP8
备注：1.  1对1直接输出   2、输出模式/输出电平可通过IO选择
VK36W4D  ---工作电压/电流：2.2V-5.5V/10UA-3V3  1对1直接输出  水位检测通道：4
可用于不同壁厚和不同水质水位检测，抗电源/手机干扰封装：SOP16/DFN16
备注：1.  1对1直接输出   2、输出模式/输出电平可通过IO选择
VK36W6D  ---工作电压/电流：2.2V-5.5V/10UA-3V3  1对1直接输出  水位检测通道：6
可用于不同壁厚和不同水质水位检测，抗电源/手机干扰封装：SOP16/DFN16
备注：1.  1对1直接输出    2、输出模式/输出电平可通过IO选择
VK36W8I  ---工作电压/电流：2.2V-5.5V/10UA-3V3  I2C输出    水位检测通道：8
​可用于不同壁厚和不同水质水位检测，抗电源/手机干扰封装：SOP16/DFN16
备注：1.  IIC+INT输出     2、输出模式/输出电平可通过IO选择
*水位检测芯片可用于需要检测水位，缺水，溢出等场合。适合应用于饮水机、净饮机、咖啡机、水壶、洗碗机、制冰机等水相关家用电器和电子产品。
测试环境：在一个玻璃容器外壁（玻璃1-5毫米不等），通过双面电子导热硅胶，把水位检测PCB直接贴在玻璃上面检测水位。
简介：VK36W水位检测系列是抗干扰能力强，穿透能力高的水位检测专用触摸芯片。拥有1-8点检测点，适合于多种应用段位检测。封装为SOT23-6,SOP8,SOP16上电就能检测水位点是否有水，水从无水到有水，从有水到无水，都可以检测出来。检测时可以不接触到水（隔空）在水箱外面检测到水位，也可以用金属探针接触到水来检测水位。在高干扰或者AC开关电源的应用中也可以正常工作。
应用于多种液体水位检测产品，检测缺水，水位，溢水等多种场景

例如：
1：智能马桶盖，抽水马桶，水蒸锅，净水机，空调扇，洗碗机，加湿器，咖啡机，饮水机，制冰机，鱼      缸加热棒，浮水器，浴缸，洁具 ---- 家用家电系列
2：植物盆溢水，香薰机，负离子发生器，水位漏水溢水报警器等智能家居产品。
3：水杯，储水器等液位检测杯
4：空气净化器，加湿器，雾化器等环境净化设备
——————————————————————————
LCD/LED液晶控制器及驱动器系列芯片简介如下：
RAM映射LCD控制器和驱动器系列：
VK1024B  2.4V～5.2V  6seg*4com  6*3   6*2            偏置电压1/2 1/3   S0P-16
VK1056B  2.4V～5.2V   14seg*4com14*3  14*2             偏置电压1/2 1/3   SOP-24/SSOP-24
VK1072B  2.4V～5.2V   18seg*4com18*3  18*2             偏置电压1/2 1/3  SOP-28
VK1072C  2.4V～5.2V  18seg*4com  18*3  18*2            偏置电压1/21/3   SOP-28
VK1088B  2.4V～5.2V  22seg*4com  22*3                 偏置电压1/2 1/3   QFN-32L（4MM*4MM）
VK0192   2.4V～5.2V  24seg*8com                       偏置电压1/4      LQFP-44
VK0256   2.4V～5.2V  32seg*8com                       偏置电压1/4      QFP-64
VK0256B  2.4V～5.2V  32seg*8com                       偏置电压1/4       LQFP-64
VK0256C  2.4V～5.2V  32seg*8com                       偏置电压1/4      LQFP-52
VK1621 2.4V～5.2V  32*4 32*3 32*2       偏置电压1/2 1/3   LQFP44/48/SSOP48/SKY28/DICE裸片
VK1622  2.7V～5.5V   32seg*8com         偏置电压1/4    LQFP44/48/52/64/QFP64/DICE裸片
VK1623  2.4V～5.2V   48seg*8com         偏置电压1/4    LQFP-100/QFP-100/DICE裸片
VK1625    2.4V～5.2V  64seg*8com                偏置电压1/4    LQFP-100/QFP-100/DICE
VK1626    2.4V～5.2V  48seg*16com               偏置电压1/5    LQFP-100/QFP-100/DICE
(高品质 高性价比：液晶显示驱动IC 原厂直销 工程技术支持！)

高抗干扰LCD液晶控制器及驱动系列:
VK2C21A  2.4～5.5V  20seg*4com 16*8         偏置电压1/3 1/4   I2C通讯接口    SOP-28
VK2C21B  2.4～5.5V  16seg*4com 12*8        偏置电压1/3 1/4   I2C通讯接口    SOP-24
VK2C21C  2.4～5.5V  12seg*4com 8*8         偏置电压1/3 1/4   I2C通讯接口    SOP-20
VK2C21D  2.4～5.5V  8seg*4com  4*8           偏置电压1/3 1/4   I2C通讯接口    SOP-16
VK2C22A  2.4～5.5V 44seg*4com               偏置电压1/21/3   I2C通讯接口    LQFP-52
VK2C22B  2.4～5.5V  40seg*4com               偏置电压1/2 1/3   I2C通讯接口    LQFP-48
VK2C23A  2.4～5.5V  56seg*4com 52*8        偏置电压1/3 1/4   I2C通讯接口    LQFP-64
VK2C23B  2.4～5.5V  36seg*8com               偏置电压1/31/4   I2C通讯接口    LQFP-48
VK2C24   2.4～5.5V  72seg*4com 68*860*16     偏置电压1/3 1/4 1/5   I2C通讯接口  LQFP-80

超低功耗LCD液晶控制器及驱动系列:
VKL060   2.5～5.5V  15seg*4com           偏置电压1/21/3   I2C通讯接口   SSOP-24
VKL128   2.5～5.5V  32seg*4com           偏置电压1/21/3   I2C通讯接口   LQFP-44
VKL144A  2.5～5.5V  36seg*4com          偏置电压1/2 1/3   I2C通讯接口   TSSOP-48
VKL144B  2.5～5.5V  36seg*4com       偏置电压1/2 1/3   I2C通讯接口   QFN48L (6MM*6MM)

静态显示LCD液晶控制器及驱动系列：
VKS118   2.4～5.2V  118seg*2com          偏置电压 --      4线通讯接口   LQFP-128
VKS232   2.4～5.2V  116seg*2com          偏置电压1/1 1/2   4线通讯接口   LQFP-128
永嘉微电/VINKA原厂直销，工程服务技术支持，主营LCD/LED驱动IC/触摸IC
__________________________________________________________________________________________________
内存映射的LED控制器及驱动器：
VK1628 --- 通讯接口:STB/CLK/DIO   电源电压:5V(4.5～5.5V)    驱动点阵:70/52  共阴驱动:10段7位/13段4位  共阳驱动:7段10位   按键:10x2  封装SOP28
VK1629 --- 通讯接口:STB/CLK/DIN/DOUT   电源电压:5V(4.5～5.5V)    驱动点阵:128共阴驱动:16段8位   共阳驱动:8段16位   按键:8x4  封装QFP44
VK1629A --- 通讯接口:STB/CLK/DIO   电源电压:5V(4.5～5.5V)    驱动点阵:128共阴驱动:16段8位   共阳驱动:8段16位   按键:---  封装SOP32
VK1629B --- 通讯接口:STB/CLK/DIO   电源电压:5V(4.5～5.5V)    驱动点阵:112  共阴驱动:14段8位   共阳驱动:8段14位   按键:8x2  封装SOP32
VK1629C --- 通讯接口:STB/CLK/DIO   电源电压:5V(4.5～5.5V)    驱动点阵:120  共阴驱动:15段8位  共阳驱动:8段15位   按键:8x1  封装SOP32
VK1629D --- 通讯接口:STB/CLK/DIO   电源电压:5V(4.5～5.5V)    驱动点阵:96  共阴驱动:12段8位  共阳驱动:8段12位   按键:8x4  封装SOP32
VK1640 --- 通讯接口: CLK/DIN    电源电压:5V(4.5～5.5V)    驱动点阵:128共阴驱动:8段16位  共阳驱动:16段8位   按键:---  封装SOP28
VK1650 --- 通讯接口: SCL/SDA    电源电压:5V(3.0～5.5V)    驱动点阵:8x16共阴驱动:8段4位   共阳驱动:4段8位   按键:7x4  封装SOP16/DIP16
VK1668 ---通讯接口:STB/CLK/DIO   电源电压:5V(4.5～5.5V)    驱动点阵:70/52共阴驱动:10段7位/13段4位  共阳驱动:7段10位   按键:10x2  封装SOP24
VK6932 --- 通讯接口:STB/CLK/DIN   电源电压:5V(4.5～5.5V)    驱动点阵:128共阴驱动:8段16位17.5/140mA  共阳驱动:16段8位   按键:---  封装SOP32
VK16K33 --- 通讯接口:SCL/SDA   电源电压:5V(4.5V～5.5V)   驱动点阵:128/96/64   共阴驱动:16段8位/12段8位/8段8位   共阳驱动:8段16位/8段12位/8段8位按键:13x3 10x3 8x3  封装SOP20/SOP24/SOP28
永嘉微电/VINKA原厂直销，工程服务技术支持，主营LCD/LED驱动IC/触摸IC
注：具体参数以最新PDF为准,型号众多未能一一介绍，欢迎索取PDF/样品
