浅谈STM8S208与STM32F1系列-GPIO端口输入输出分类-寄存器配置下

只看该作者 · 2022-1-25 17:02

下面是STM8S208B和STM32F103引脚配置的程序和寄存器对应。注意！注意！注意：看代码照着颜色来看，没标颜色的不用仔细看，过一遍就好。不然会感觉很乱。

个人感觉：    1.比较了STM8和STM32本质上都是给寄存器赋值。STM32多了对系统时钟的初始化。

               2.看了STM8的数据手册和自带库，赋值主要是按位赋值。STM32参考手册和数据库，赋值定义主要是16位来赋值。

               3.STM8数据手册解释介绍寄存器没有stm32参考手册详细。

只看该作者 · 2022-1-25 17:03

一、用STM8S208B芯片完成灯闪烁。引脚：PI0

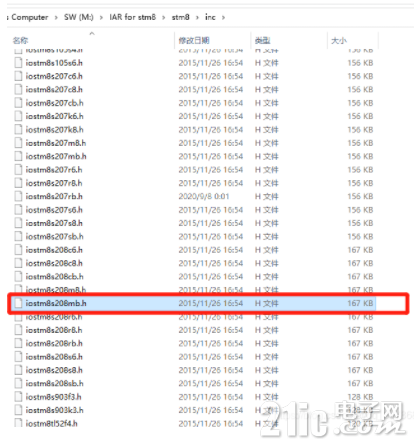

main函数为灯闪烁函数，下面定义的每句话的出自iostm8s208mb.h文件（ST官方自带库的.h文件）看代码看带颜色标记的快。（从上到下一层一层递进）

只看该作者 · 2022-1-25 21:52

只看该作者 · 2022-1-25 21:55

只看该作者 · 2022-1-25 22:00

复制

void main(void)

{undefined

  PI_DDR_DDR0=1; //配置PI0端口为输出模式      0x502A

  PI_CR1_C10=1;  //配置PI0端口为推挽输出模式 0x502B

  PI_CR2_C20=0;  //配置PI0端口低斜率输出  0x502C

  LED=1;         //上电后让PI0引脚输出高电平  0x5028

  while(1)      //执行死循环

  {undefined

    LED=1;//让PI0引脚输出高电平

    delay(200);//延时保持熄灭状态

    LED=0;//让PI0引脚输出低电平

    delay(10);//延时保持点亮状态

  }

}

只看该作者 · 2022-1-25 22:01

复制

PI_DDR_DDR0等可以直接用出自iostm8s208mb.h文件（ST官方自带库的.h文件）

#define PI_DDR_DDR0              PI_DDR_bit.DDR0

#ifdef __IAR_SYSTEMS_ICC__

typedef struct

{undefined

  unsigned char DDR0        : 1;

  unsigned char DDR1        : 1;

  unsigned char DDR2        : 1;

  unsigned char DDR3        : 1;

  unsigned char DDR4        : 1;

  unsigned char DDR5        : 1;

  unsigned char DDR6        : 1;

  unsigned char DDR7        : 1;

} __BITS_PI_DDR;

#endif

__IO_REG8_BIT(PI_DDR,      0x502A, __READ_WRITE, __BITS_PI_DDR);

只看该作者 · 2022-1-25 22:07

复制

#define PI_CR1_C10               PI_CR1_bit.C10

/* Port I control register 1 */

#ifdef __IAR_SYSTEMS_ICC__

typedef struct

{undefined

  unsigned char C10         : 1;

  unsigned char C11         : 1;

  unsigned char C12         : 1;

  unsigned char C13         : 1;

  unsigned char C14         : 1;

  unsigned char C15         : 1;

  unsigned char C16         : 1;

  unsigned char C17         : 1;

} __BITS_PI_CR1;

#endif

__IO_REG8_BIT(PI_CR1,      0x502B, __READ_WRITE, __BITS_PI_CR1);

只看该作者 · 2022-1-25 22:08

复制

#define PI_CR2_C20               PI_CR2_bit.C20

/* Port I control register 2 */

#ifdef __IAR_SYSTEMS_ICC__

typedef struct

{undefined

  unsigned char C20         : 1;

  unsigned char C21         : 1;

  unsigned char C22         : 1;

  unsigned char C23         : 1;

  unsigned char C24         : 1;

  unsigned char C25         : 1;

  unsigned char C26         : 1;

  unsigned char C27         : 1;

} __BITS_PI_CR2;

#endif

__IO_REG8_BIT(PI_CR2,      0x502C, __READ_WRITE, __BITS_PI_CR2);



#define LED   PI_ODR_ODR0//连接至LED引脚



#define PI_ODR_ODR0              PI_ODR_bit.ODR0



/* Port I data output latch register */

#ifdef __IAR_SYSTEMS_ICC__

typedef struct

{undefined

  unsigned char ODR0        : 1;

  unsigned char ODR1        : 1;

  unsigned char ODR2        : 1;

  unsigned char ODR3        : 1;

  unsigned char ODR4        : 1;

  unsigned char ODR5        : 1;

  unsigned char ODR6        : 1;

  unsigned char ODR7        : 1;

} __BITS_PI_ODR;

#endif

__IO_REG8_BIT(PI_ODR,      0x5028, __READ_WRITE, __BITS_PI_ODR);

只看该作者 · 2022-1-25 22:13

二、用STM32F103芯片完成灯闪烁。引脚：PA8
main函数为原子STM32f103mini开发板寄存器版本代码，完成LED：PA8和PD2交替闪烁。

图片是STM32中文参考手册里的截图。

只看该作者 · 2022-1-25 22:15

只看该作者 · 2022-1-25 22:16

只看该作者 · 2022-1-25 22:19

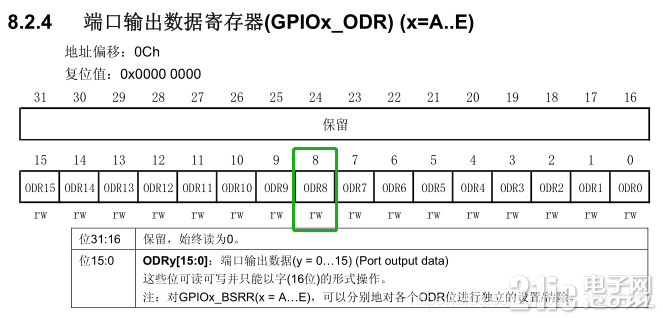

解释：ODR 是一个端口输出数据寄存器，也只用了低 16 位。该寄存器为可读写，从该寄存器读

只看该作者 · 2022-1-25 22:21

出来的数据可以用于判断当前 IO 口的输出状态。而向该寄存器写数据，则可以控制某个 IO 口
的输出电平。

只看该作者 · 2022-1-25 22:22

只看该作者 · 2022-1-25 22:23

复制

GPIOA可直接用定义在stm32f10x.h文件中（ST官方库）



int main(void)

{

    Stm32_Clock_Init(9);     //系统时钟

    delay_init(72);             //延时初始化

    LED_Init();                   //初始化与LED连接的硬件接口

    while(1)

    {undefined

        LED0=0;

        LED1=1;

        delay_ms(300);

        LED0=1;

        LED1=0;

        delay_ms(300);

    }

}

只看该作者 · 2022-1-25 22:27

void LED_Init(void)
{undefined
RCC->APB2ENR|=1<<2; //使能PORTA时钟
RCC->APB2ENR|=1<<5; //使能PORTD时钟
GPIOA->CRH&=0XFFFFFFF0;
GPIOA->CRH|=0X00000003;//PA8推挽输出
GPIOA->ODR|=1<<8;    //PA8输出高

GPIOD->CRL&=0XFFFFF0FF;
GPIOD->CRL|=0X00000300;//PD.2推挽输出
GPIOD->ODR|=1<<2;    //PD.2输出高
}

只看该作者 · 2022-1-25 22:29

GPIOA可直接用定义在stm32f10x.h文件中（ST官方库）
#define GPIOA             ((GPIO_TypeDef *) GPIOA_BASE) 0x4000 0000+0x1 0000+0x 0800=0x4001 0800H 为实际的地址

#define GPIOA_BASE          (APB2PERIPH_BASE + 0x0800)

#define APB2PERIPH_BASE    (PERIPH_BASE + 0x10000)

#define PERIPH_BASE          ((uint32_t)0x40000000) /*!< Peripheral base address in the alias region */别名区域中的外围基址

只看该作者 · 2022-1-25 22:31

typedef struct
{undefined
  __IO uint32_t CRL;
  __IO uint32_t CRH;
  __IO uint32_t IDR;
  __IO uint32_t ODR;
  __IO uint32_t BSRR;
  __IO uint32_t BRR;
  __IO uint32_t LCKR;
} GPIO_TypeDef;

只看该作者 · 2022-1-25 22:33

复制

#define LED0 PAout(8)    // PA8//正点原子自己定义的函数在sys.h中



#define PAout(n)   BIT_ADDR(GPIOA_ODR_Addr,n)  //输出



#define BIT_ADDR(addr, bitnum)   MEM_ADDR(BITBAND(addr, bitnum))



//IO操作宏定义



#define MEM_ADDR(addr)  *((volatile unsigned long  *)(addr)) //正点原子自己定义的函数在sys.h中

#define BITBAND(addr, bitnum) ((addr & 0xF0000000)+0x2000000+((addr &0xFFFFF)<<5)+(bitnum<<2)) //正点原子自己定义的函数



#define GPIOA_ODR_Addr    (GPIOA_BASE+12) //0x4001080C 0x40000000+0x10000+0x0800+C=0x4001 080CH为实际地址



#define GPIOA_BASE            (APB2PERIPH_BASE + 0x0800)



#define APB2PERIPH_BASE       (PERIPH_BASE + 0x10000)



#define PERIPH_BASE           ((uint32_t)0x40000000) /*!< Peripheral base address in the alias region */
