寄存器
STM8S208MB寄存器采用LQFP80封装，此处的80就表示都会有80个引脚，其中68个引脚是GPIO。按 GPIO 端口功能分类，依次是

PA 组GPIO端口有6个（PA1-PA6）
PB 组GPIO端口有8个（PB0-PB7）
PC 组GPIO端口有8个（PC0-PC7）
PD 组GPIO端口有8个（PD0-PD7）
PE 组GPIO端口有8个（PE0-PE7）
PF 组GPIO端口有6个（PF0,PF3-PF7）
PG 组GPIO端口有8个（PG0-PG7）
PH 组GPIO端口有8个（PH0-PH7）
PI 组GPIO端口有8个（PI0-PI7）

只看该作者 · 2022-1-25 23:16

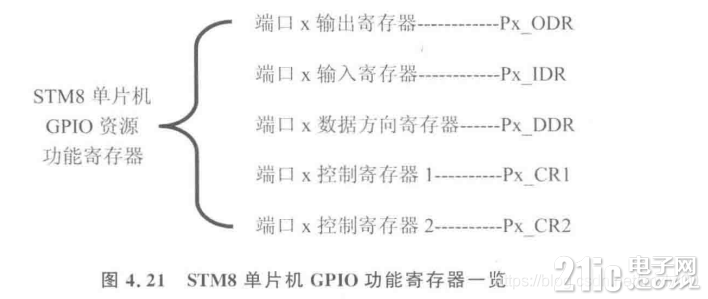

STM8S208MB 每一个端口寄存器位驱动相应的端口引脚。
每一个端口有 5 个寄存器
1.数据方向寄存器（DDR）
2.输出数据寄存器（ODR）
3.引脚输入寄存器（IDR）
4.控制寄存器（CR1）
5.控制寄存器（CR2）

只看该作者 · 2022-1-25 23:21

用于对输入/输出进行配置。任何一个 I/O 引脚可以通过对 DDR，ODR，IDR，CR1 和 CR2 寄存器的相应位进行编程来配置。

只看该作者 · 2022-1-25 23:22

只看该作者 · 2022-1-25 23:22

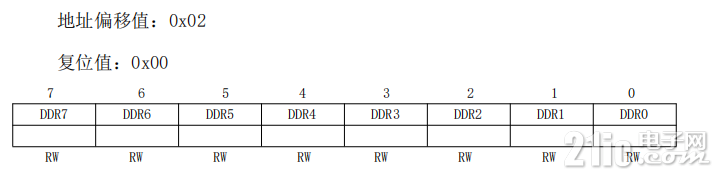

端口 x 数据方向（Px_DDR）

只看该作者 · 2022-1-25 23:25

DDR[7:0]：数据方向寄存器
这些可以通过软件置 1 或者置 0，选择引脚输入或者输出
0：输入模式
1：输出模式

端口 x 输出数据寄存器（Px_ODR）

只看该作者 · 2022-1-25 23:31

ODR[7:0]：端口输出数据寄存器
在输出模式下，写入寄存器的数值通过锁存器加到相应的引脚上。读 ODR 寄存器，返回之前锁存的寄存器值。
在输入模式下，写入 ODR 的值将被锁存到寄存器中，但不会改变引脚状态。ODR 寄存器在复位后总是为 0。位操作指令(BSET, BRST) 可以用来设置 DR 寄存器来驱动相应的引脚，但不会影响到其他引脚。

只看该作者 · 2022-1-25 23:33

端口 x 输入数据寄存器（Px_IDR）

IDR[7:0]：端口输入数据寄存器
不论引脚是输入还是输出模式，都可以通过该寄存器读入引脚状态值。该寄存器为只读寄存器。
0：逻辑低电平
1：逻辑高电平

只看该作者 · 2022-1-25 23:50

端口 x 控制寄存器（Px_CR1）

只看该作者 · 2022-1-25 23:53

C1[7:0]：控制寄存器位
这些位可通过软件置 1 或置 0，用来在输入或输出模式下选择不同的功能。在输入模式时(DDR=0):
0：浮空输入
1：带上拉电阻输入
在输出模式时(DDR=1):
0：模拟开漏输出(不是真正的开漏输出)
1：推挽输出, 由 CR2 相应的位做输出摆率控制

只看该作者 · 2022-1-25 23:55

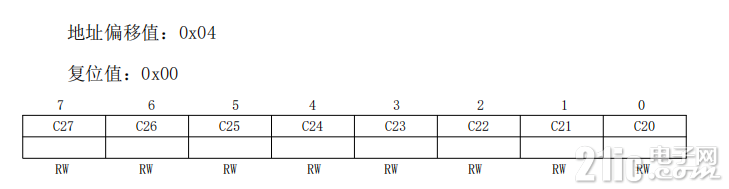

端口 x 控制寄存器（Px_CR2）

只看该作者 · 2022-1-25 23:56

C2[7:0]：控制寄存器位
相应的位通过软件置 1 或置 0，用来在输入或输出模式下选择不同的功能。在输入模式下，由 CR2 相应的位使能中断。如果该引脚无中断功能，则对该引脚无影响。
在输出模式下，置位将提高 IO 速度。此功能适用 O3 和 O4 输出类型。
在输入模式时(DDR=0):
0：禁止外部中断
1：使能外部中断
在输出模式时(DDR=1):
0：输出速度最大为 2MHZ
1：输出速度最大为

只看该作者 · 2022-1-25 23:57

IO 口配置表
