大电流、高压DC-DC降压芯片 -OC5801/OC2004/OC2006设计应用

[复制链接]
738|0
手机看帖
扫描二维码
随时随地手机跟帖
跳转到指定楼层
楼主
redfec|  楼主 | 2022-3-15 20:41 | 只看该作者 |只看大图 回帖奖励 |倒序浏览 |阅读模式
本帖最后由 redfec 于 2022-3-15 20:44 编辑

芯片特点

高输出电压精度,高达 3%

  √ 支持恒压恒流输出
√ 高输出电压精度,高达 3%
  √ 支持恒压恒流输出
高效率降压,高达 96%
  √ 内置 VDD 稳压管钳位
√ 宽电压输入
  √ 内置软启动
8-150V(OC2006/5801L)
  √ 完善的多重保护:输出短路,过流, 过载
8-100V(OC2004/OC5810L)
  √ 内置过温保护
8-90V(OC5808L)
  √ 低待机功耗
8-60V(OC5802L)
  √ 固定工作频率 140KHZ,轻载降频

如有其原理设计,PCB走线布板问题技术咨询可加13480102028
芯片概述
芯片是一款支持宽输入电压的开关降压型 DC-DC 驱动器,最高支持 150V 输入;
芯片输出电压可做到 4.2V-30V 输出范围;
芯片驱动能力强,外置 MOS 可驱动 10A 输出;
芯片的待机功耗低,最低待机功耗在 700uA 以内;
芯片采用固定工作频率 140KHZ,并且在轻负载下降低工作频率,提高轻载下的整机工作效率;
芯片同时支持恒压和恒流输出,恒流输出可通过 CS 电阻设置恒流值,恒压通过FB1,FB2 分压电阻设置输出电压值;
芯片内部集成 VDD 稳压钳位管,低输入电压应用30V 以内外部可不接稳压管; 芯片具有优异的母线电压调整率和负载调整率;
芯片集成过温保护,软启动,输出短路保护,输出过流保护,输出过载保护,提高工作稳定可靠性。
资料琮深圳市和讯康科技有限公司资料也可在本贴附件下载
http://www.hxkchips.com/?Product/power/buck.html
芯片应用领域

√  电动汽车,电瓶车,自行车

      √  GPS 追踪器
√  电池充电
      √  POE 供电
√  电动车,电瓶车仪器仪表和马达
      √  恒压源供电

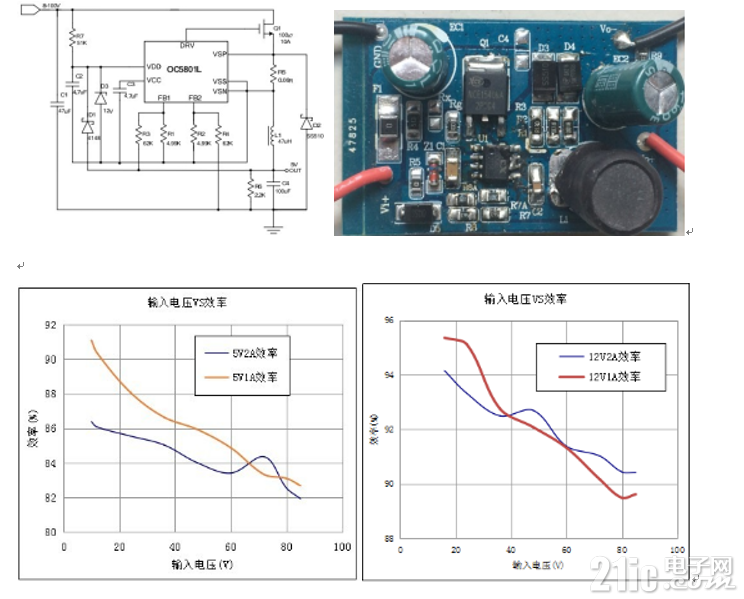

一、OC5801L 外置MOS 应用方案
OC5801L 是一款支持宽电压输入的开关降压型 DC-DC 控制器,最高输入电压可超过150V。
OC5801L 具有低待机功耗、高效率、低纹波、优异的母线电压调整率和负载调整率等特性。
支持大电流输出,输出电流可高达10A 以上。

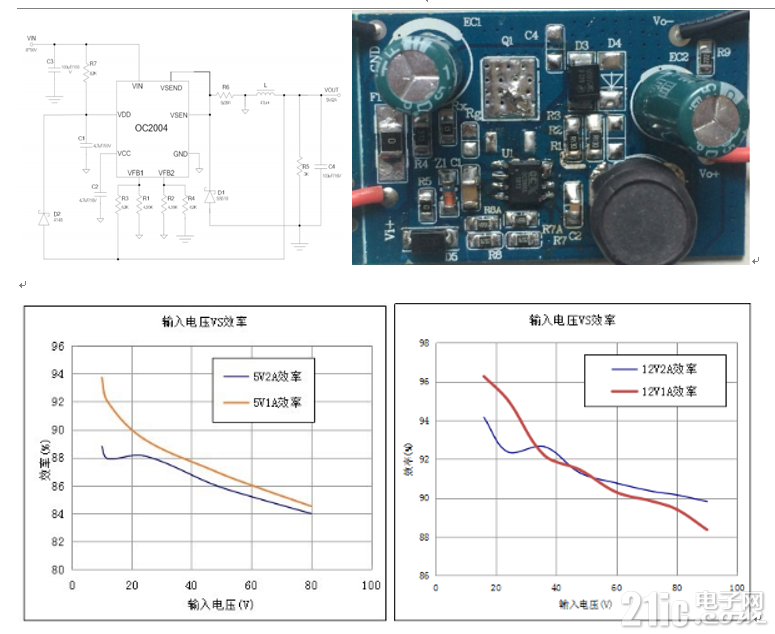

二、OC2004内置MOS应用方案
OC2004 是一款支持宽电压输入的开关降压型DC-DC,芯片内置100V/5A功率MOS,最高输入电压 90V。
OC2004 具有低待机功耗、高效率、低纹波、优异的母线电压调整率和负载调整率等特性。支持大电流输出,输出电流可达2A 以上。



三、OC2006 内置MOS 应用方案
OC2006 是一款支持宽电压输入的开 关降压型 DC-DC,芯片内置 150V/3A 功 率 MOS,最高输入电压可超过 120V。 其它应用与PCB布板走线资料技术沟通扣叁肆贰零肆玖伍陆零玖

OC2006 具有低待机功耗、高效率、低纹 波、优异的母线电压调整率和负载调整率 等特性。支持大电流输出,输出电流可高 达 1.5A 以上。



大电流高压降压芯片.OC2004,OC2006OC5801实际应用与设计.pdf

912.92 KB

OC2006 .pdf

842.77 KB
