航顺芯片MCU的各种ID说明

[复制链接]
751|1
手机看帖
扫描二维码
随时随地手机跟帖
跳转到指定楼层
楼主
redone|  楼主 | 2022-4-1 11:00 | 只看该作者 |只看大图 回帖奖励 |倒序浏览 |阅读模式

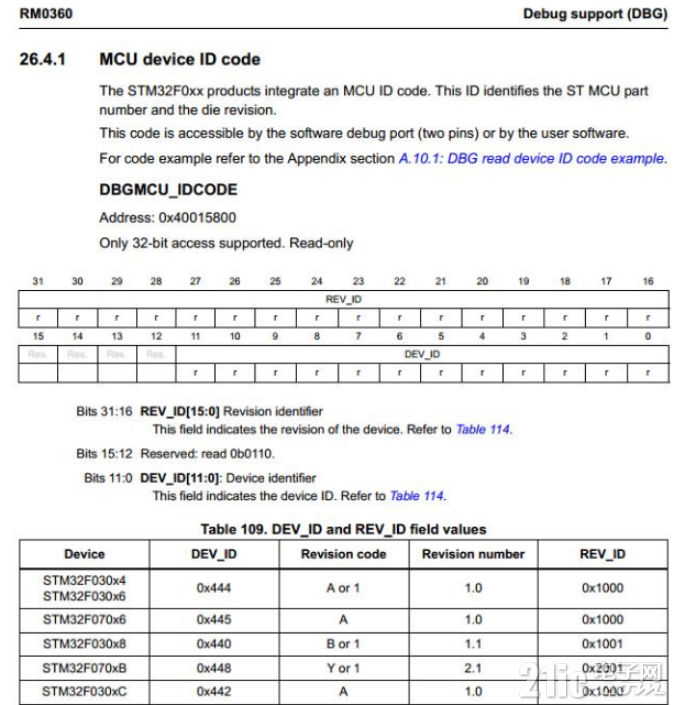

DBGMCU_IDCODE

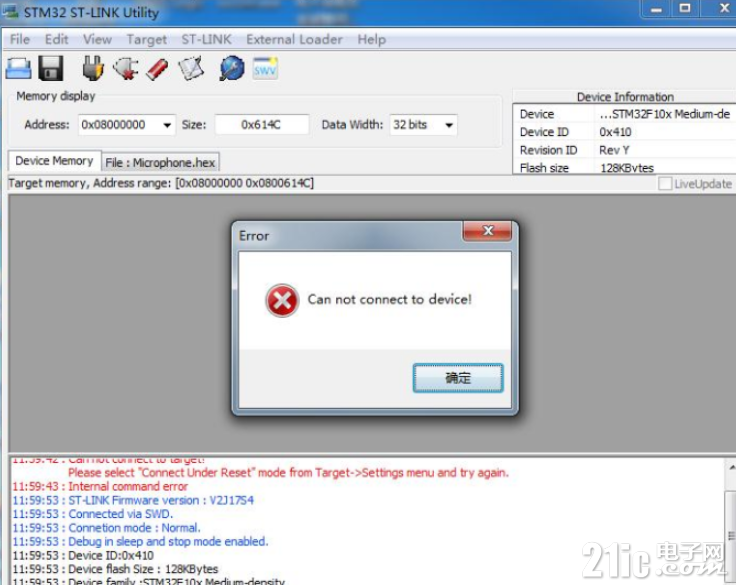

该地址,对应ST-Link Utility工具读出的Device ID;ST-Link Utility和STVP工具会识别DeviceID才可以Connect和烧录



这部分,HK32F103/HK32F030系列和ST是完全相同的。HK32F04A是不同的值,所以ST-Link Utility和STVP工具不能Connect和烧录,KEIL仍然可以工作

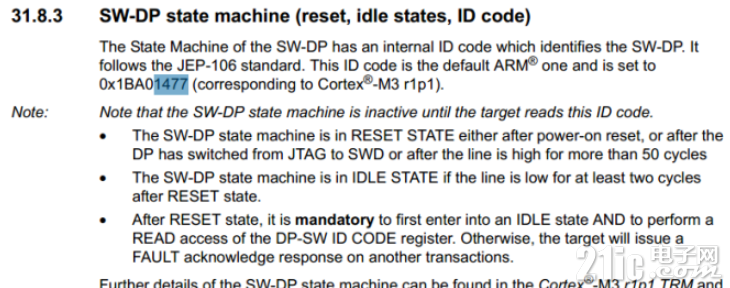

IDCODE

调试和烧录,可以通过SWD或JTAG接口。SWD和JTAG都有实现这个IDCODE。

HK品牌芯片Version字段,与ST芯片不同。

有一些离线烧录器,如果读取整个IDCODE,来识别厂家,这是不对的。应该不识别高4Bit。

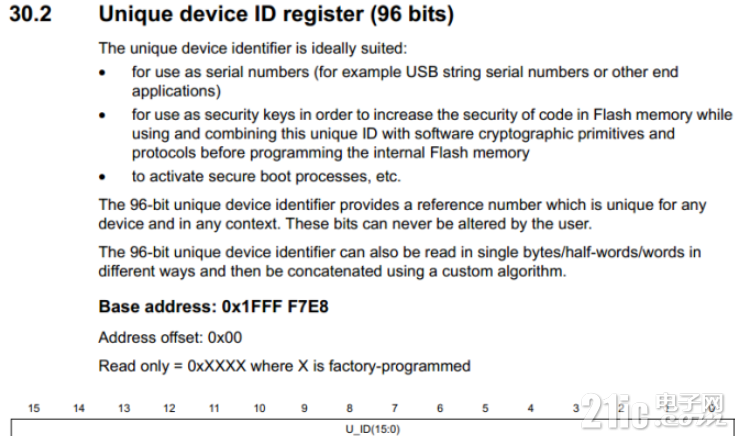

96Bit UDID

UDID每颗芯片都不同。我们和ST芯片也完全不同。它可以用于客户应用产品管理。

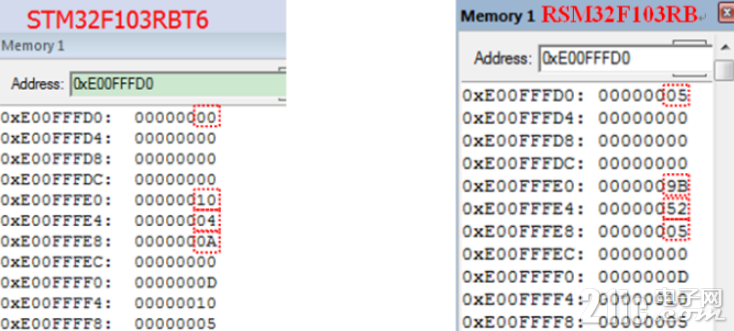

自定义识别HK品牌的地址

有一些客户需要通过识别STM32F103与HK32F103芯片,来实现应用程序或更高级后台软件的兼容处理。

通过读取下图中,4个地址的低字节,进行判断。我们生产的所有芯片,这几个地址都是这个值。

PID and CID

由于Cortex-M0与Cortex-M3不同,下面的地址,只能用Debugger才能读,用户程序读不了。

STM32F030C8T6

HK32F030C8T6

HK32F03x芯片,如果要区分不同品牌芯片,可以读取Chip ID, base地址0x1FFF_F7F0。

ST应该是全F。我们HK32F03x芯片是一个固定值。

BoundaryScan

ST芯片内部通过JTAG接口,设计了BoundaryScan电路。我们HK没有设计BoundaryScan电路。因为ST原装的ST-Link调试器会去识别BoundaryScan电路。如果使用ST原装的ST-Link调试器,不能使用JTAG调试,只能使用SWD调试。

Jlink调试器在使用JTAG调试芯片时,不会去识别BoundaryScan电路,所以Jlink调试器可以用JTAG调试HK品牌。





使用特权

评论回复

相关帖子

沙发
andygirl| | 2022-4-7 11:09 | 只看该作者
这个数据手册有吧
