前言
    吹风筒主要用于头发的干燥和整形,新款BLDC吹风筒,具有快速吹干、噪声小、高质感的优势。本文主要介绍BLDC款吹风筒的产品说明以及对应合泰方案,以便开发者可以参考与快速开发。

一、产品说明
    1. 产品结构:
        A. 在吹风筒前端处安装发热丝,控制风温;
        B. 马达控制板调节马达转速,控制风速;
        C. 电源板提供稳定电压;
        D. 测温模块监测温度,实现恒温控制
        恒温控制目前有两种方式:
          a) NTC测温 -优点是便宜+机构好设计(目前主流),NTC测温组件摆在出风口/发热丝旁边,机构不用特别设计

          b) 红外测温模块 - 优点体是感更舒适,直接监测头皮温度,红外测温模块需要与发热丝隔离,避免影响测温准确度,机构需要特别设计

    2. 产品分类:依吹风筒结构,主要有两大类,风道/板子/马达位置,有所不同
        A. 风筒 - 长条设计
          a) 马达摆在风筒的后端;
          b) 控制板摆在马达前面;
          c) 电源板在手柄处;
          d) 风道从风筒后端吸风直吹

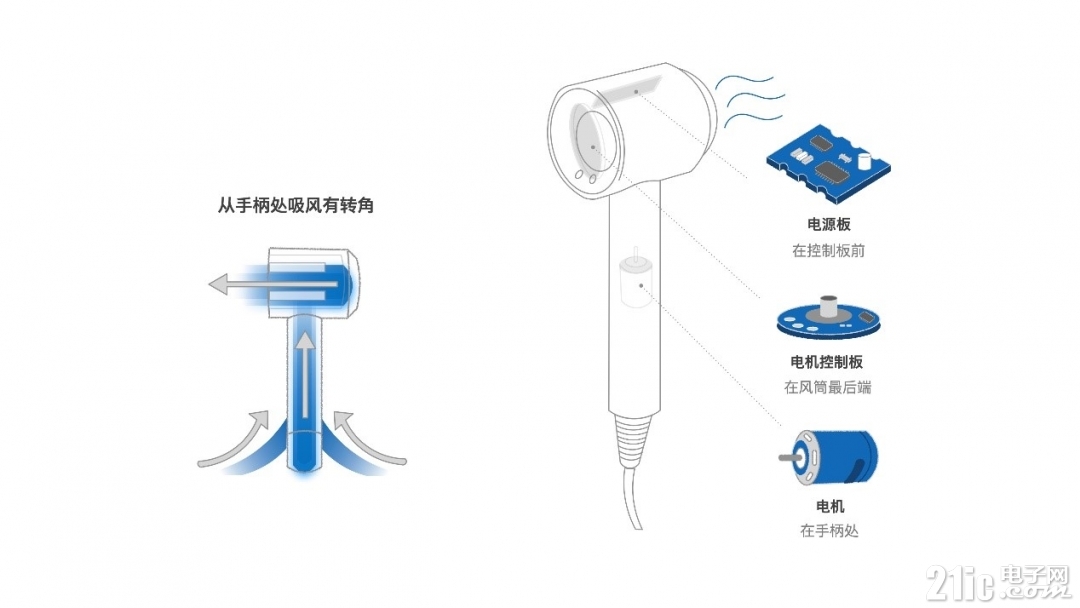

        B. 风筒 - 圆头设计
          a) 马达摆在手柄处;
          b) 控制板摆在风筒最后端;
          c) 电源板摆在控制板前面;
          d) 风道从手柄处吸风有转角

    3. BLDC吹风筒架构:单MCU,主控+BLDC控制(二合一)

二、合泰方案
    MCU选用HT32F65230/48LQFP(32KB)或HT32F65240(64KB),两颗型号Pin脚相容。差别在HT32F65240程序空间较大,能满足有手机APP互联功能、或搭配不同吹风头不同风量/不同风温智能控制的产品。

    合泰提供两种测温解决方案,分别是NTC风口测温或红外头皮测温。
      1. MCU+NTC风口测温方案:

      2. MCU+红外测温模块方案:

    竞争优势:
        1. 单MCU架构 -平台设计,主控+BLDC,二合一
        2. 高转速,Max1对极 10~11万RPM
        3. FOC控制,转矩波动小、效率高、动态响应快,应用于吹风筒震感和噪音都比较小,用户体验更好
        4. 无Hall控制,简化电路、简化生产组装方式,降低成本
        5. 支持马达控制二次开发平台,缩短开发者研发时间


三、小结
    针对BLDC款吹风筒,合泰推出HT32F65230/HT32F65240单MCU架构方案,并提供完善的技术服务支持,结合二次开发平台缩短产品研发时间。


相关文档
HT32F65230/HT32F65240技术文档链接:




联系我们,获取更多资讯
业务联系邮箱:holtek.sales@holtek.com.cn
技术支持邮箱:holtek.fae@holtek.com.cn

版主联系方式:BestDriver
