型号：MS1808
封装：TSSOP14
产品简述
MS1808 是带有采样速率 8kHz-96kHz 的立体声 A/D 转换器，适合 于面向消费者的专业音频系统。 MS1808 通过使用增强型双位Δ∑技术来实现其高精度的特点。 MS1808 是单端的模拟输入所以不需要外部器件。音频接口有两种类型 （最高有效位左对齐，I2S）适合用于像 DTV,DVR 和 AV 接收器的系统。
主要特点
1、线性相位抗混叠数字滤波器
2、单端输入
3、带失调电压消除的数字高通滤波器
4、信噪失真比：85dB
5、动态范围：95dB
6、信噪比: 95dB
7、采样速率 8kHZ 到 96kHz
8、主时钟：256fs/384fs/512fs/768fs (8kHz-48kHz) 256fs/384fs (48kHz-96kHz)
9、主机/从机模式
10、音频接口：24 位最高有效位左对齐/I2S
11、电源：4.5-5.5V 模拟，2.7-5.5V 数字
12、温度范围： -40°C-100°C
应用
1、DVD 录音机
2、数字 TV
3、CD 录音机
管脚图
功能描述
硬件控制
上拉下拉电阻和数字 IC 的 GPIO 通过控制芯片的 FMT、MD0 和 MD1 引脚来选择其输出编码格式 和工作模式
系统时钟
MS1808 支持 256fs、384fs 和 512fs 作为系统时钟。fs 是音频采样频率，系统时钟的输入引脚是 SCKI。 下图显示了一些典型采样频率和系统时钟频率之间的关系。
地和电源退耦
MS1808 需要特别小心电源和地线的排布。另外如果 VCC 和 VDD 分开，它们的上电顺序并不是开关 键。MS1808 的 AGND 和 DGND 一定要连接在同一个模拟地上。系统的模拟地和数字地应该被连在一 起，并且要靠近印刷电路板地的供电处。退耦电容应该尽可能靠近 MS1808，小的陶瓷电容应该靠最近。
电源基准
模拟电压输入范围是由 VCC 设置，VREF 是 50%的 VCC。一个 2.2uF 电容贴在 VREF 引脚。为了避 免带入 MS1808 不需要的耦合，所有信号特别是时钟应该远离 VREF 引脚。
模拟输入
ADC 输入是单端而且内部通过 20kΩ电阻偏置在共模电压(50%×VCC)(典型@fs=48kHz)。输入信号范 围随着电源电压扩张，正常情况为 0.6×VCC Vpp(典型)。ADC 输出数据格式是二进制的补码。内部高通 滤波器消除直流失调电压。

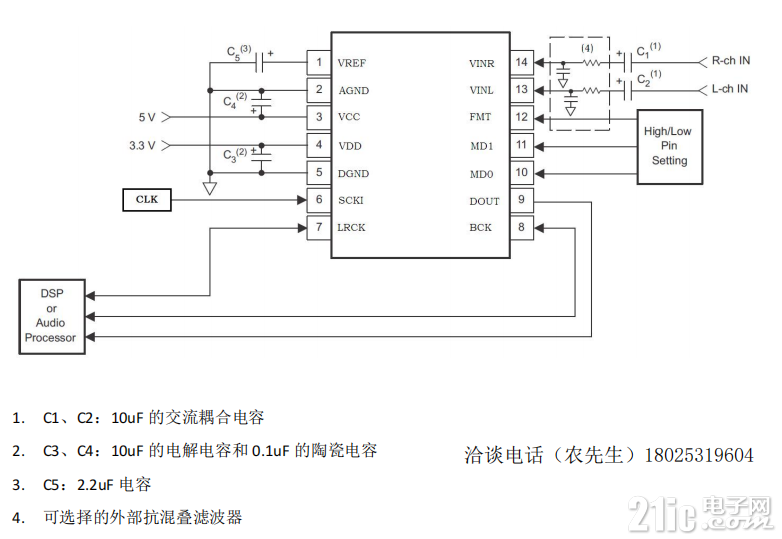

典型应用分享
|
