本帖最后由 suncat0504 于 2022-4-25 17:48 编辑

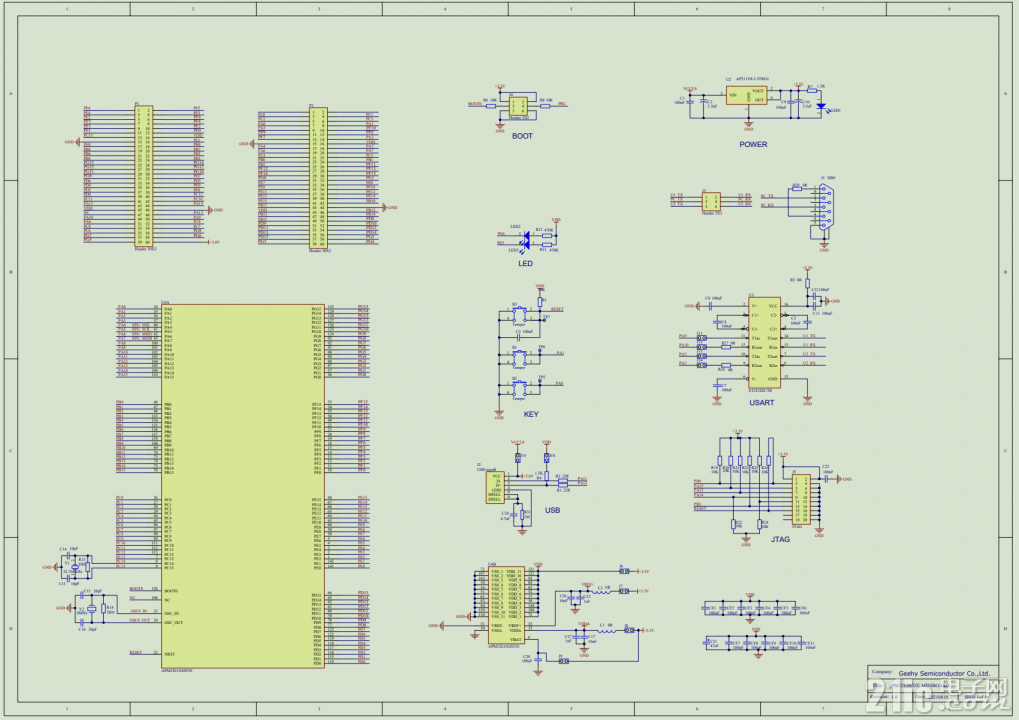

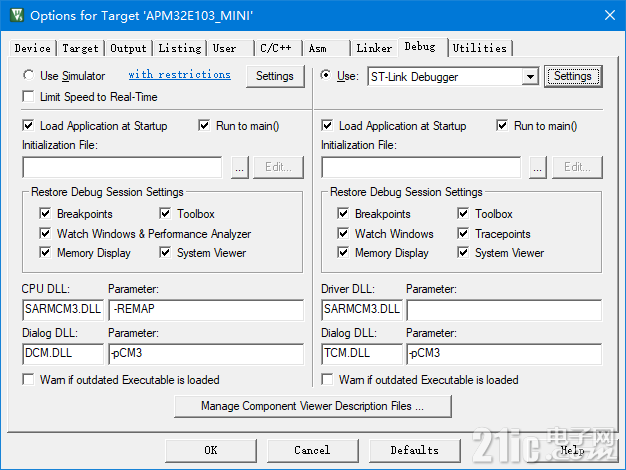

#申请原创# 由于疫情原因，顺风快递在花了两周时间后，终于在今天把极海的APM32E103ZE开饭送到了我手中，真不容易啊！在此感谢21ic大掌柜和顺丰快递。外包装的纸壳箱子，大概是由于积压时间太长，有些变形，还好没有伤到里面的开发板。让我们一睹开发板的尊荣吧。 说是MINI，嘿嘿嘿，其实个头不小，大概有12cm x 8cm的样子，版面看起来简洁明快。背面的文字说明，把开发板的资源写得一目了然，这是我到目前为止看着最舒心的介绍。工作频率能达到128MHz，这个可是很有诱惑力的啊。 这是主板的模样。主处理器是GeehyAPM32E103ZE。两边各提供了一个双排针的接口，排针两侧有清晰的标签文字说明针脚的功能，不用看电原理图，就已经很清晰了，非常方便开发者在开发的时候，不用去看原理图来确认管脚是干啥用的了。事实上真有一些开发板，如果不看原理图的话，有些接口引脚还真不知道是干啥用的。我想这大概就是这块开发板为啥这么大的原因吧。 在主板上没有看到那种常见的Mini USB或者Micro USB之类的接口，但有一个Type B接口，根据包装上的提示，是用来供电和连接电脑用的。下面是它的电原理图： 根据以往的经验，开发板上电一般会有一个LED闪烁的程序。没啥说的，上电看看喽。 果然，一上电，LED1和LED2就以流水灯的方式不停地闪烁。打开看看设备管理器，在通用串行总线控制器下面出现一个“未知USB设备（设备描述符请求失败）”。我的系统是Win10 Home版，应该是缺少设备驱动程序吧。 先不管了，从官网下载这个开发板的SDK，下载、解压。里面包含了keil用的设备包“Geehy.APM32E1xx_DFP.1.0.0.pack”，是为了Keil开发用的，必须得安装啊。双击、根据提示执行“Next”就好。装完以后，打开示例工程中的GPIO 中的GPIO_Toggle工程，看下工程配置： Debug中没有看到想象中的设置，SW设备中也没有看到任何关联的设备。看来还是得用板载的JTAG了。 接上ST-LINK，重新设置为“ST-Link Debugger” 进入设置， 在SW设备中看到了有设备被连接上了，还好。编译工程、下载，没问题啊。按下开发板的复位按键，LED1和LED2变成了同时闪烁，说明程序是正常被下载了。 到这里，初步体验OK，尽管没有安装那个问题设备的驱动程序，但已经不影响正常的编程、下载了，那个问题就先不去弄了（是不是这个USB口是作为开发板的一个USB设备呢？），就把它当做开发板的电源输入端好了。刚好最近买了几片SPI接口的25696点阵液晶，下一步准备以GPIO模拟方式驱动SPI接口的25696点阵液晶试试。
|
