三极管工作原理介绍01

[复制链接]
540|0
手机看帖
扫描二维码
随时随地手机跟帖
资深从业爱好者|  楼主 | 2022-8-29 10:13 | 显示全部楼层 |阅读模式

三极管,全称应为半导体三极管,也称双极型晶体管、晶体三极管,是一种电流控制电流的半导体器件·其作用是把微弱信号放大成幅度值较大的电信号, 也用作无触点开关。晶体三极管,是半导体基本元器件之一,具有电流放大作用,是电子电路的核心元件。三极管是在一块半导体基片上制作两个相距很近的PN结,两个PN结把整块半导体分成三部分,中间部分是基区,两侧部分是发射区和集电区,排列方式有PNP和NPN两种。

PNP与NPN两种三极管各引脚的表示:

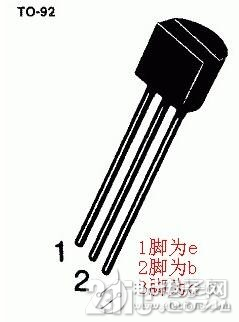

三极管引脚介绍

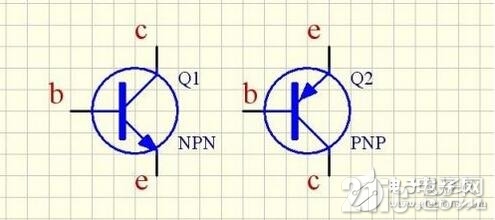

NPN三极管原理图:



PNP三极管原理图:



常见的三极管为9012、s8550、9013、s8050.单片机应用电路中三极管主要的作用就是开关作用。

其中9012与8550为pnp型三极管,可以通用。

其中9013与8050为npn型三极管,可以通用。

区别引脚:三极管向着自己,引脚从左到右分别为ebc,原理图中有箭头的一端为e,与电阻相连的为b,另一个为c。箭头向里指为PNP(9012或8550),箭头向外指为NPN(9013或8050)。
