HT82V48视频芯片概述:
HT82V48 是一款 16 位全集成模拟信号处 理 器, 它 采 用 两 个 高 性 能 的 3 通 道60MSPS 架构,适合高速双面扫描应用。每个通道包含采样放大器,9-bit 可编程增益放大器和 8-bit 偏置校准 DAC。PGA 和偏置 DAC 可独立编程,允许将增益和偏置唯一值供给两个 3 通道模拟输入。每个 3 通道信号通过多路复用方式接入一个60MHz 高性能 ADC。为了反映传感器参考电平的稳定性,该芯片内部提供了可编程的线钳位偏压。内部寄存器可通过 3 线串行接口进行编程,包括时序控制,增益,偏置以及工作模式调整。该芯片在 3.3V 电源电压下工作,典型功耗为 925mW。

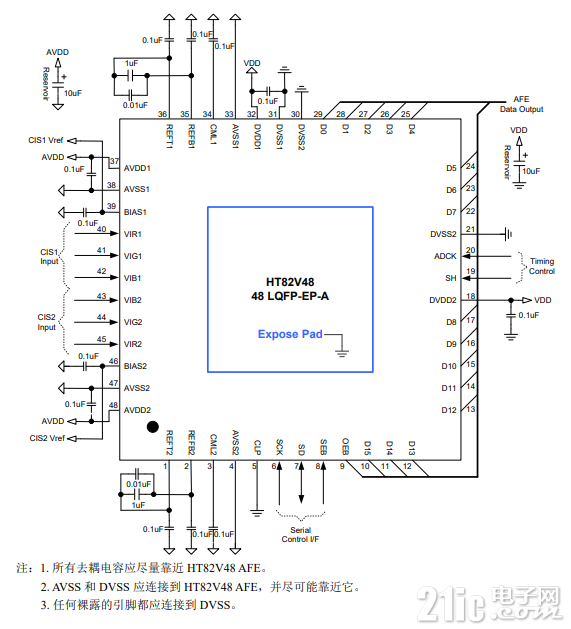

典型电路如下:
相关手册如下:
simHT82V48v140.pdf
(678.25 KB)
|
