本帖最后由 yinwuqing110 于 2022-11-13 16:10 编辑

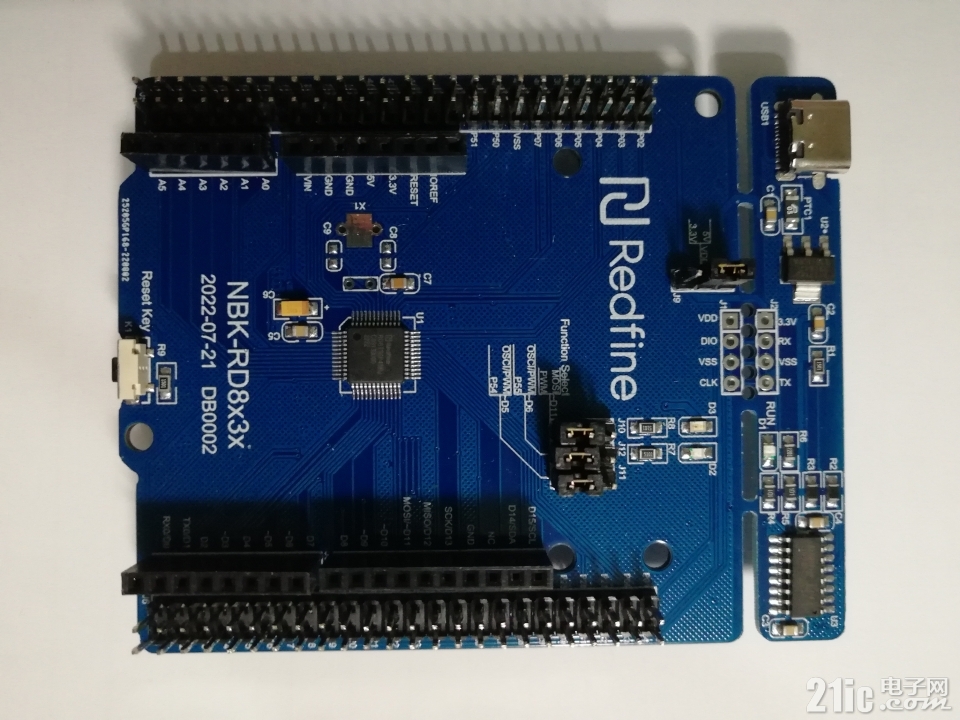

收到NBK-RD8x3x核心开发板与NBK-EBS001触控评估板有段时间了，上周末又参加了电子展，因而耽搁了发贴。今天周末，来研究研究这套开发板。NBK-RD8x3x核心开发板采用RD8T36P48大资源系列MCU，32MHz主频，64KFlash，8K的SRAM，我们所需的资料可以通过新定义商城下载中心获取到，这里我们先来瞧瞧实物长啥样。NBK-RD8x3x核心开发板的正视图如下所示：
由板上的硬件接口可知，板卡采用Type-C接口供电，板上集成ISP模块，支持ISP工具下载，有Arduino接口，一个复位按键开关。对应的电路原理图官方提供：
SCH_NBK-RD8x3x_V1.0.pdf
(388.88 KB)
配套的NBK-EBS001触控评估板集成触控按键，滑条，滑轮三种按键类型。正面使用透明的亚克力板与PCB板贴合，有种隔空触控的感觉。
板上的LED数量清晰可见，边缘有4颗螺丝钉固定亚克力滑板与触控PCB板贴合，似乎还有一个孔没有配螺丝钉呢？是因为背面布了两颗电阻的原因吗。
然后按照板上的“Redfine”标识，与核心板同方向接入到核心底板上，出厂状态下是不能触控板上LED的，如需体验触控效果，需要更新程序。这里采用官方提供的ISP工具，在“NBK-RD8x3x核心开发板\RD8x3x完整产品资料包\应用开发支持\4.硬件Bootloader功能\工具”目录下。
工具.zip
(3.71 MB)
新定义NBK-EBS001应用资料.rar
(3.67 MB)

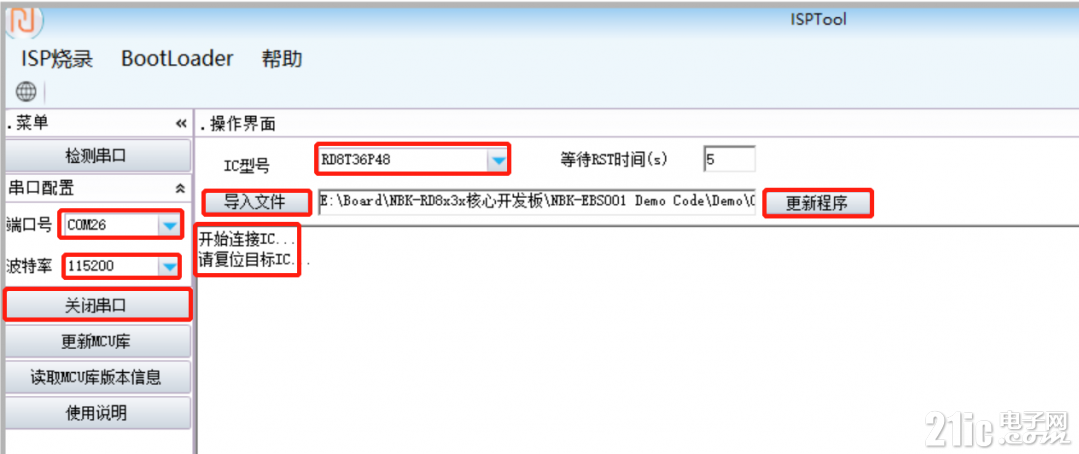

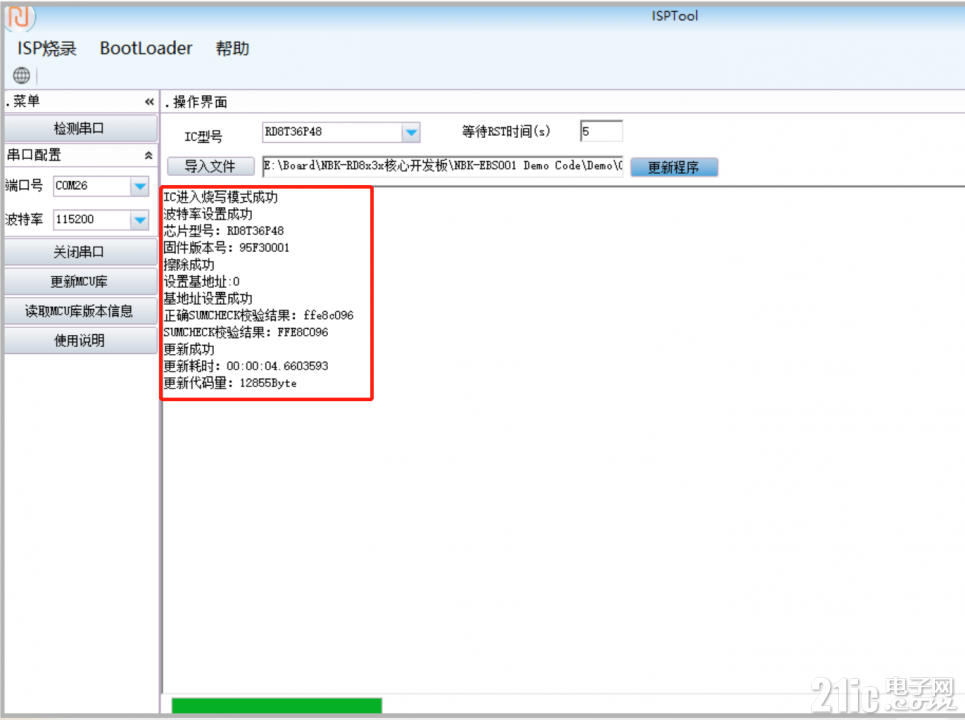

下载官方提供的"新定义NBK-EBS001应用资料"，直接下载“新定义NBK-EBS001应用资料\NBK-EBS001 Demo Code\Demo\Output ”目录下的“20220811032007.hex”文件。打开ISP下载软件，使用Type-C数据线将开发板与电脑相连接，点击ISP软件上的“检测串口”，端口号会自动搜索到开发板的串口号，波特率设置115200，然后“打开串口”，选择好芯片型号，导入“20220811032007.hex”文件，点击“更新程序”，紧接着在三秒内点按一下板卡上的reset按键开关，即可完成软件更新。
但不知道什么原因，打开ISP软件会造成电脑风扇狂转，CPU占用率明显提高，这点与波特率设置无关，建议后续优化一下吧。
操作把玩一下，感觉触控还算比较敏感的，操作过程需要注意，为了防止干扰或短路，不能将核心底板放于手掌中或金属表面。
<iframe height=498 width=510 src='https://player.youku.com/embed/XNTkxODA2MTEwNA==' frameborder=0 'allowfullscreen'></iframe>
https://v.youku.com/v_show/id_XNTkxODA2MTEwNA==.html
|
