由于疫情封控，今天刚拿到板子。
一，上电体验
开发板套件分两块板，一块是NBK-EBS001 ，一块是NBK-RD8x3x，前都是触摸扩展板，后者是一个单片机的开发板。
先直接下载触摸板的Demo进行测试，触摸板的资料里有例程代码，也有编译好的hex文件，路径为：新定义NBK-EBS001应用资料\NBK-EBS001 Demo Code\Demo\Output\20220811032007.hex
可以支持使用ISP下载工程进行下载，如果有仿真器，也可以使用RD Programming Tool烧写的。
由于没有仿真器就使用的ISP工具进行下载的。
这现STC的工具使用是一样的，点更新程序后，要手动点一下复位按键，就是板子最下面的唯一的按键。
之后进行烧写流程，如下烧写完成的软件界面。
这里有一点要注意一下，触摸屏测试过程中，不要用手去触碰底部的排针，这会导致触摸错乱，刚拿到手测试，触摸总是不对，以为是板子问题，后来才意识到。不知道 这个板子是不是还有其他的扩展模块，为什么要使用双向的排针。

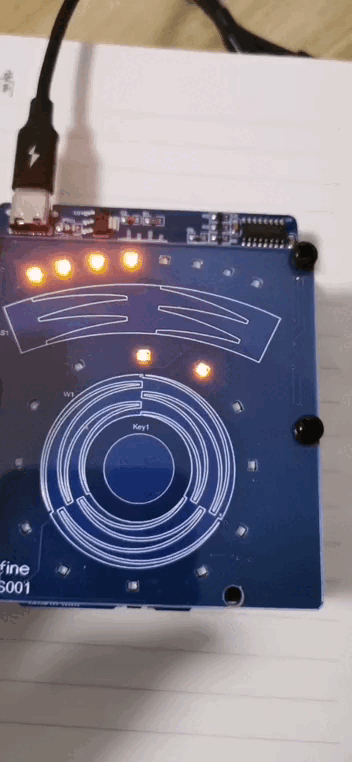

S1为滑条，W1为滑轮，Key1为单独按键。
还没有细看代码，S1可以对LED的亮度进行调节。所以，当S1的灯全灭，也就是亮度为0时，W1的灯也是不亮的。
Key1可以切换W1的显示模式，可以每三个灯一组亮，也可以连续亮。
二、硬件分析
由于AD的版权问题，这里把电路图，导入到Kicad进行查看。
NBK-RD8x3x开发板上使用的芯片是RD8T36P48RJ，整个板子的电路还是比较简单的，基本上就是一个单片机的最小系统板了。
板载CH340C进行串口软件烧写功能
两个LED，一个连接到P01引脚，一个是电源指示，后面新建工程时，要驱动这个LED

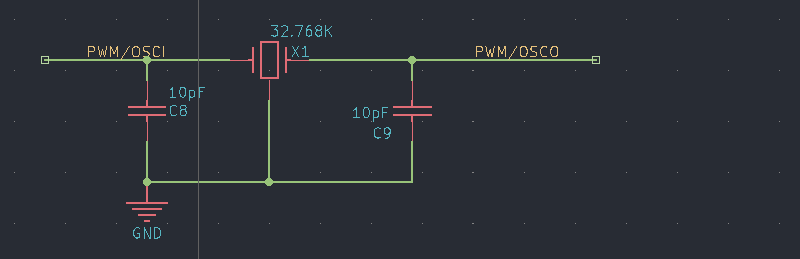

支持外接晶振，但板子上没有焊接，程序应该是使用的内部的。
其他的就是引出的排针了，引出了所有的IO口，还有三个可以支持跳线切换的。而且支持Arduino接口。
NBK-EBS001触摸板，原理图上其实并没有太多的电路，只是把触摸按键连接到排针上。
不过板子倒是有一些新意，主要就是所有的LED都是反着焊接的，在PCB上开个孔，把发光的部分放到孔里反着焊LED，
其实主要还是要看PCB上这些触摸按键的画法。
如下是导入到kicad中的PCB。可以看到，板子并没有铺铜，而且在触摸的下面，基本上也不要走线，保证净空。
板子的螺丝都是非金属的，防止对触摸灵敏度的影响。
而且，官方也有提供新定义触控按键MCU PCB设计要点的pdf文件，方便硬件设计。
|
