好久没有认真的玩C51了，这次看到有新定义MCU核心开发板试用的机会，就认真填写了申请，没想到真的中了。收到板子后，在官方的建议下，还单独买了一块量产开发烧录工具，方便进行深入的开发调试。
一、整体

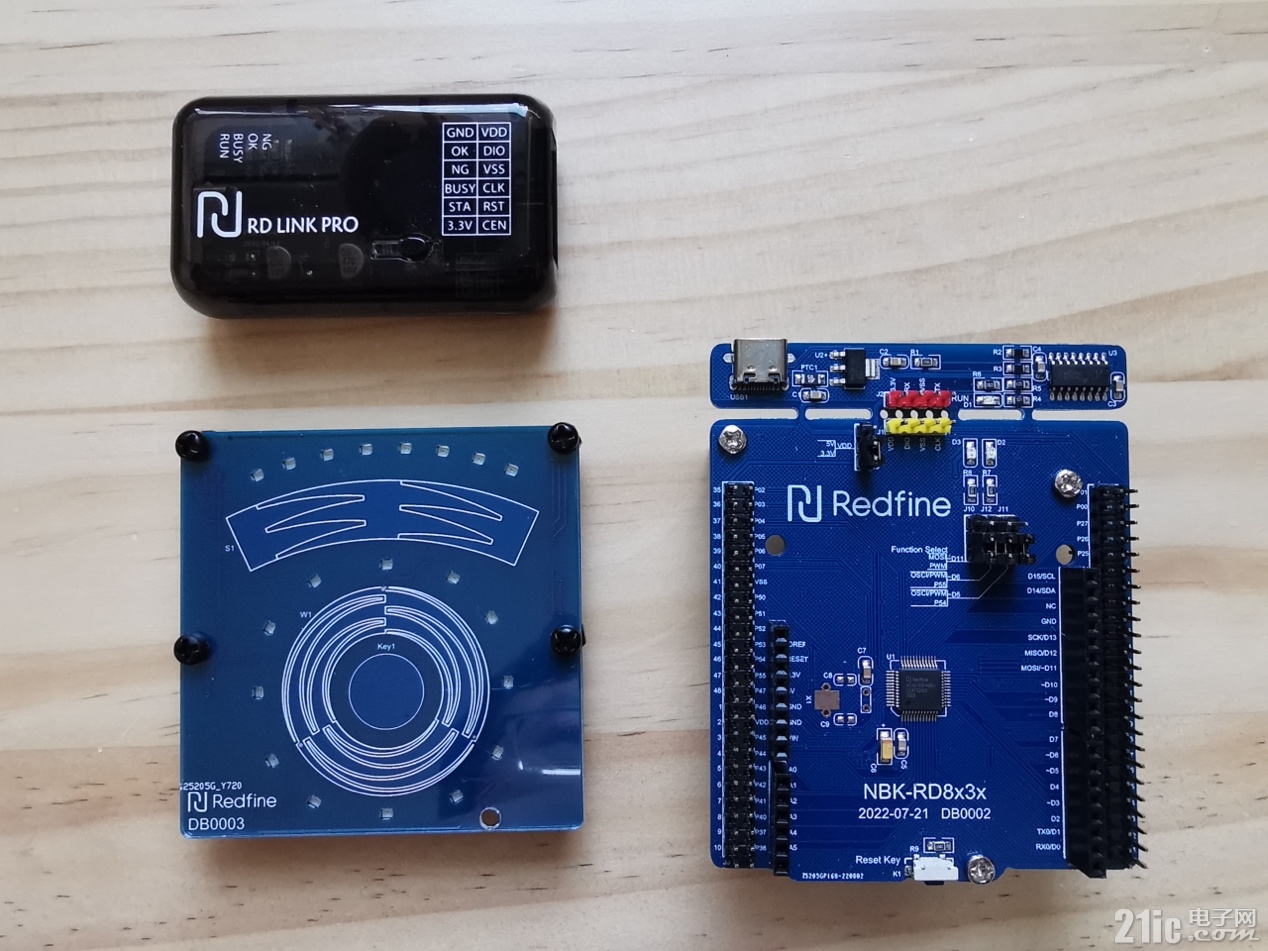

下面是最终所有硬件：
各硬件具体如下：
- 右边蓝色板子，就是NBK-RD8x3x核心开发板
- 坐标蓝色板子，是NBK-EBS001触控评估板
- 上面黑色小盒子，是RD LINK Pro量产开发烧录工具
二、核心开发板：
核心开发板的核心，是中间的这个小芯片：
这块开发板上的芯片，是Redfine RD8T36P48RJ。
新定义的RD8T36系列，是增强型的高速 1T 8051 内核工业级微控制器，指令系统完全兼容传统 8051 产品系列，具有超高速 1T 8051 CPU 内核，运行频率高达 32MHz。运行频率比一般得C51高出一倍，那能够做得事情，就要多多了。
在主控板上，除了引出了所有可用的引脚外，还有两排Arduino兼容的插座：
这个插座，可以插接Arduino的扩展板，方便接入现有的Arduino外设。
核心开发板的上部的一小块板子，是ISP烧录的模块，可以通过USB连接后，使用专用工具进行烧录。
三、触控评估板
触控评估板的正面，上面的滑动条，下面的滑动圈，已经对应的LED。

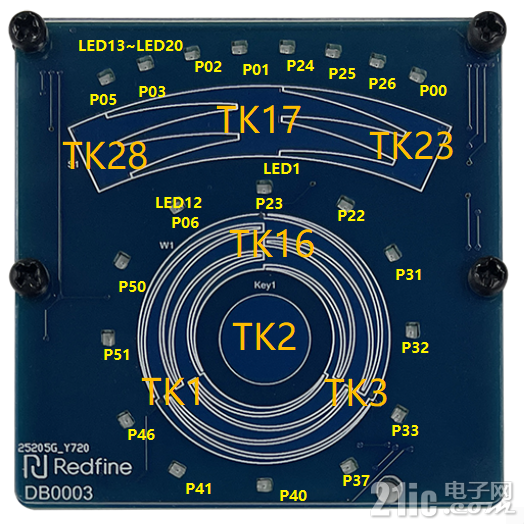

下图是新定义的吴工提供的标注清楚的图：
四、背面：

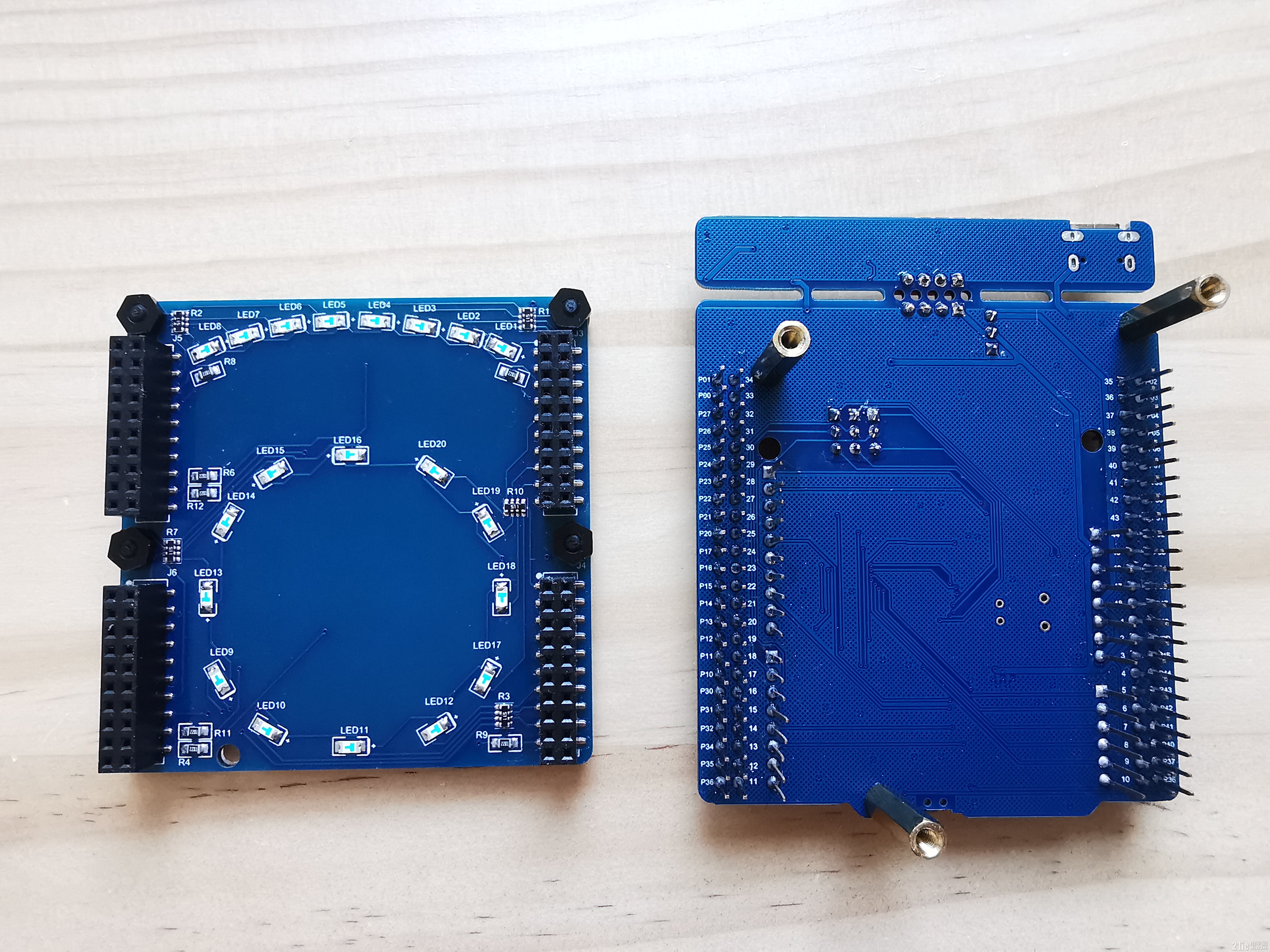

看完正面，再看看背面：
核心开发板的背面比较简洁，基本上就是引脚和几个焊点了。
触控评估板的背后，可以清晰的看到，各个区域所对应的LED灯，一共有24颗。这些灯，可以单独被点亮；也可以用于配合触控操作，起到提示作用。
六、两板合体
触控评估板，背部的母座，是可以直接插在核心开发板上的。
连接后如下：
如果烧录了专用的测试固件，就可以测试滑动条和滑动圈的具体功能了。
七、RD Link Pro
能拆就拆，我把RD Link Pro也拆开看了一下：

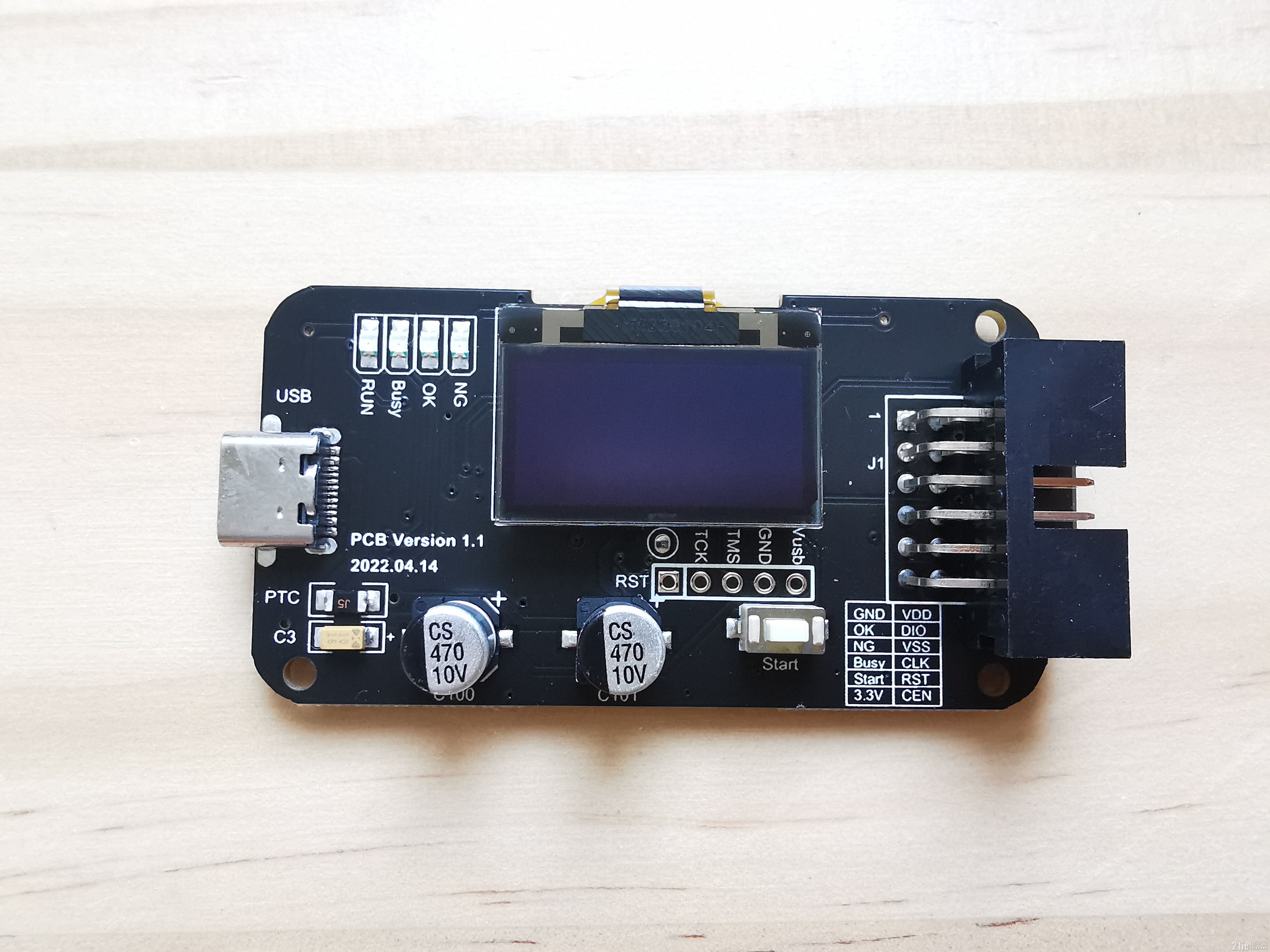

这个烧录工具的主板如下：
这块小板子的中间，还配了一块小小的OLED，应该是128x32的。
在使用的过程中，其实会显示相应的提示信息。
这个烧录工具，也能离线烧录，那OLED用于提示再方便不过了。
把小板子翻到背面，可丰富了：

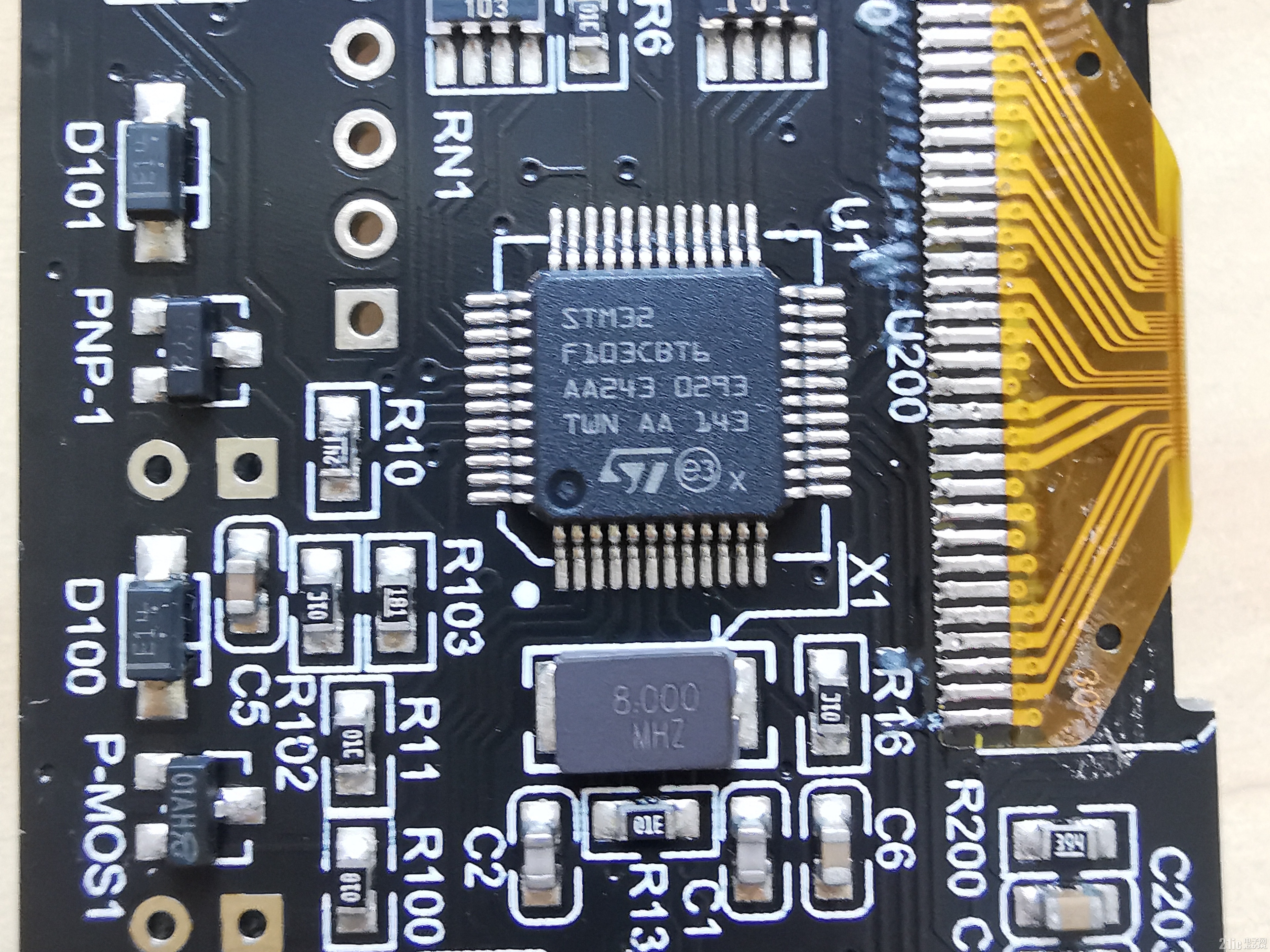

它的主控芯片，是一块STM32F103CBT6：
用STM32F103CBT6做烧录器的主控，稳如老狗。
STM32F103CBT6的下面，是一块8.0MHZ的晶振。
在靠近Typ-C接口的部分，有一块Winbond 25Q128JVSQ，用于离线下载固件存储。
另外一边，是AMS1117稳压降压芯片。
即使没有RD Link Pro，NBK-RD8x3x核心开发板也可以直接连电脑，使用专用工具烧录；
但有了RD Link Pro，不仅烧录功能更完善，而且可以在Keil中进行烧录和调试，非常方便。
八：硬件功能模块了解

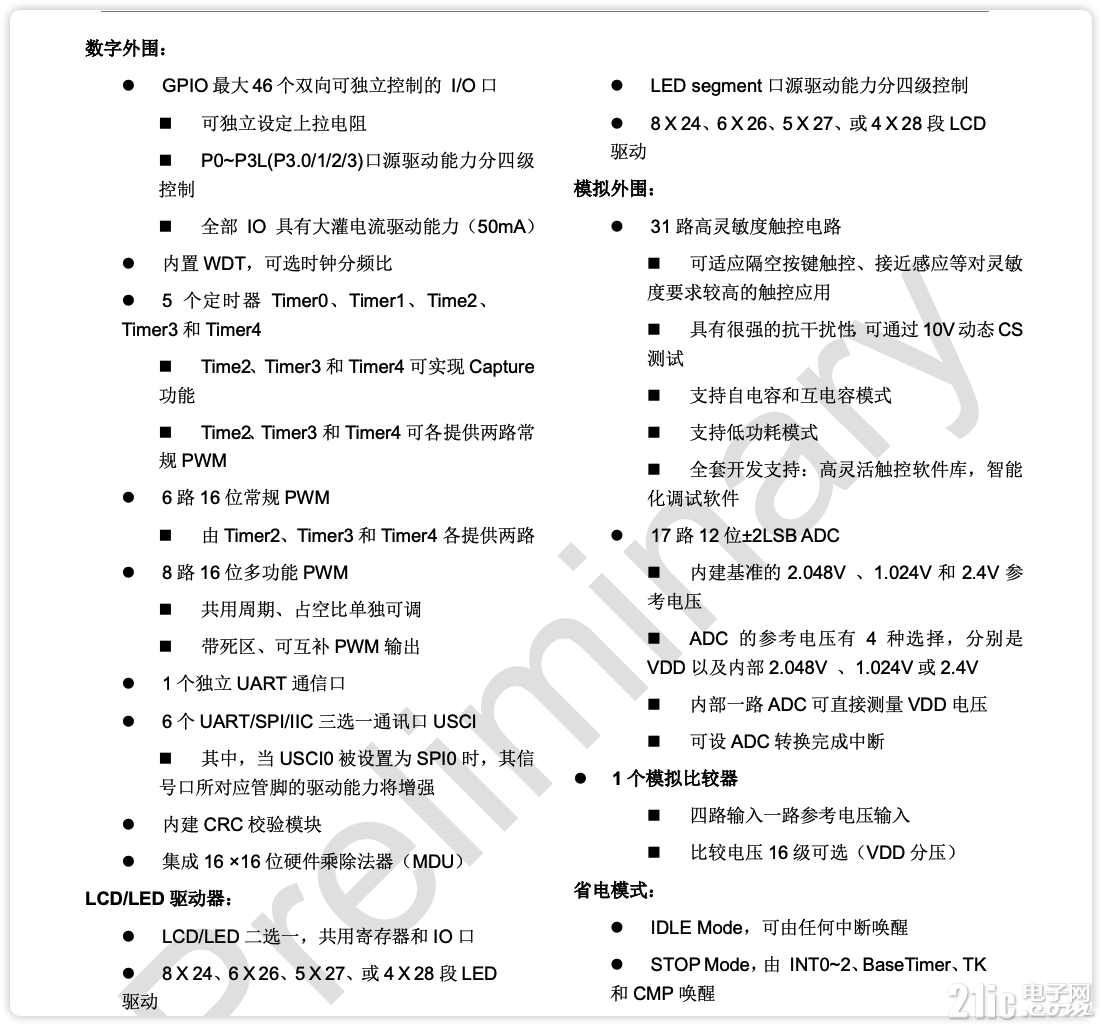

关于这块核心开发板具体的功能模块，我从官方手册上，进行了详细的了解，具体如下：
从上面的说明可以看出，这块板子，虽然是C51的，但是提供的功能，依然非常的丰富，非常适合应用于各种使用场合的触控按键和主控控制。
九、通电测试

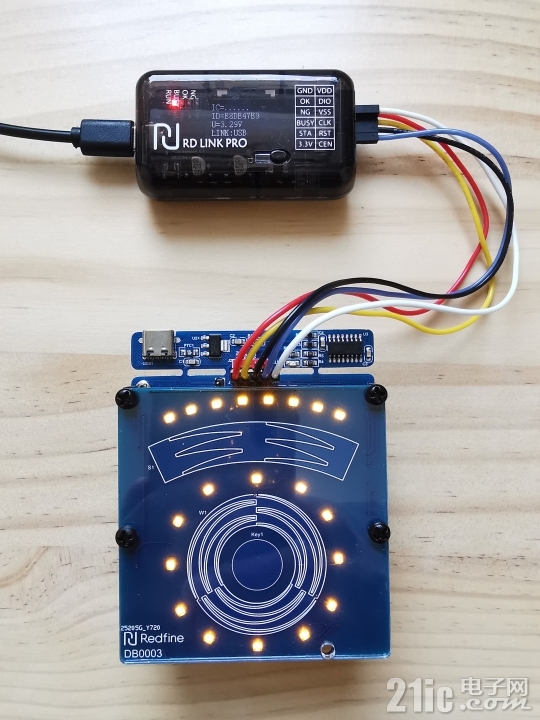

将两板合体后，再接上RD Link Pro，就能在Keil中，打开触控板测试例程，直接编译下载。
编译下载固件后，在触控板上，可以进行触摸滑动测试，直至点亮所有的LED：
好了，开箱报告就到这里，现在对这两块板子，以及烧录工具，也有了基本的了解了。
后续开发测试，将会继续分享。
|
