32核心板怎么样使用stlink_带串口和STLINK下载的STM32F103C8T6核心板制作(原理图+pcb)模块描述：

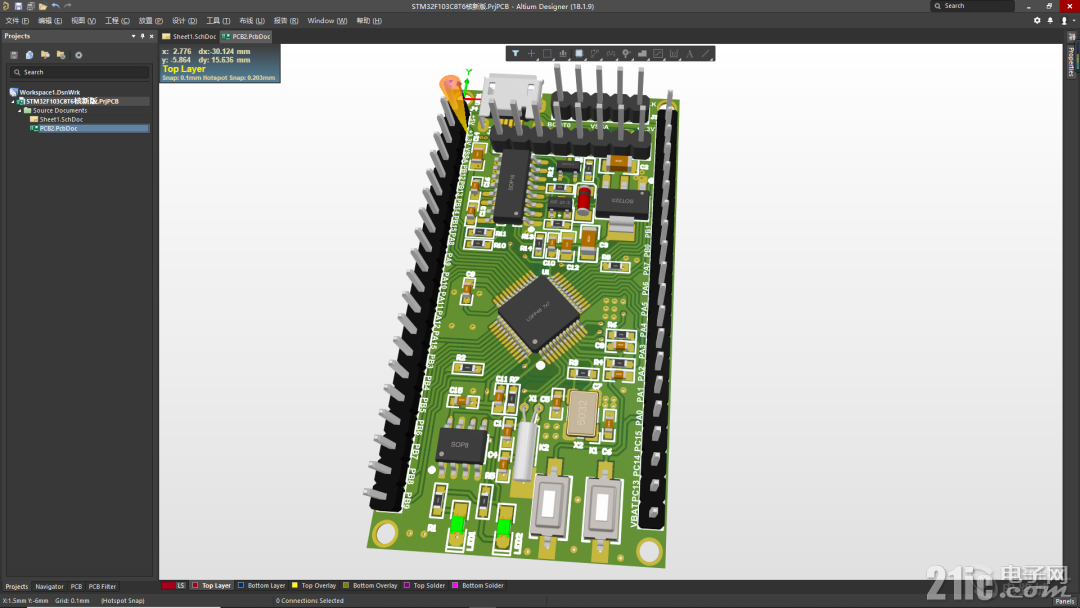

3D视图展示

只看该作者 · 2022-11-23 14:19

规范丝印设计

只看该作者 · 2022-11-23 14:22

规整红面设计

只看该作者 · 2022-11-23 14:23

布局合理蓝面设计

只看该作者 · 2022-11-23 14:23

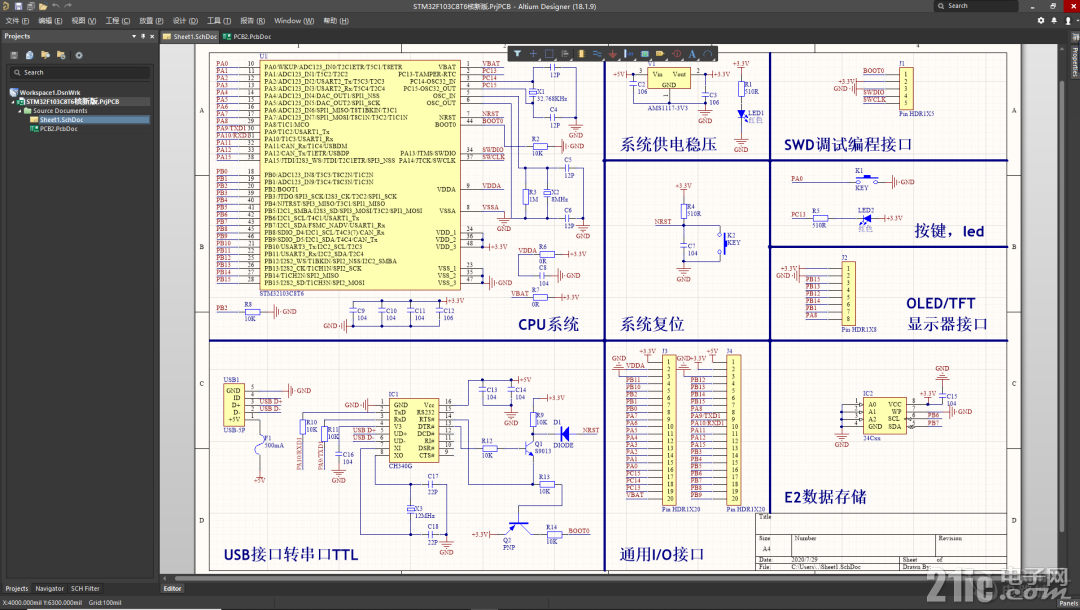

规范原理图设计

只看该作者 · 2022-11-23 14:24

设计主控系统时考虑了后续的调试与资源分配问题。采用一个复位电路，在系统处于错误操作时可以使用该电路重置系统内核运行程序，有助于系统正常运行。采用AMS1117线性电源芯片设计主控模块的DC-DC电源，主要作用是将5V总电源进行3.3V降压操作，以便提供STM32单片机芯片的核心电源。设计时还加入了3.3V电源提示的LED灯，有利于后期调试。采用五口排针设计的SWD调试编程接口，简单设计有利于缩减电路模块体积，同时SWD模式在高速下比JTAG等其他模式都可靠。采用CH340芯片设计成串口一键下载电路，增加一种便捷的下载方式，后期的调试也可以使用串口窗口观察数据的实时变化，极大的方便软件设计与硬件调试。

只看该作者 · 2022-11-23 14:28

使用一个NPN三极管和一个PNP三极管构成一个逻辑电路配合CH340控制BOOT0和RESET的模式状态，开始时DRT为高电平，RTS为低电平，NPN管正向导通，所以RESET为低电平；PNP导通，所以BOOT0为高电平，根据下列图表可知此时单片机启动串口进入下载模式。在下载完毕后通过软件控制RTS为高电平，DTR为低电平。此时NPN管不导通，RESET为高电平，BOOT0为低电平。此时执行用户闪存。总的下载流程为存储程序后使程序运行与加载。采用两排二十口排针连接芯片的大部分引脚，极大方便后期模块的连接控制。采用八口排针作为屏幕显示的预设，这样设计OLDED/TET两种屏幕显示排口，有利于减少电路设计体积同时丰富屏幕资源的选择。

只看该作者 · 2022-11-23 14:29

只看该作者 · 2022-11-23 14:30

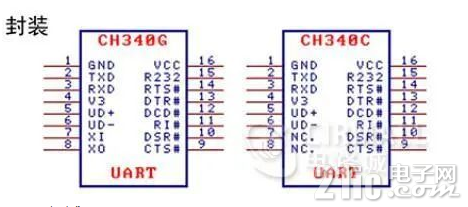

使用CH340G需将蓝面晶振电路焊接完成，使用CH340C无需焊接晶振电路。

只看该作者 · 2022-11-23 14:36

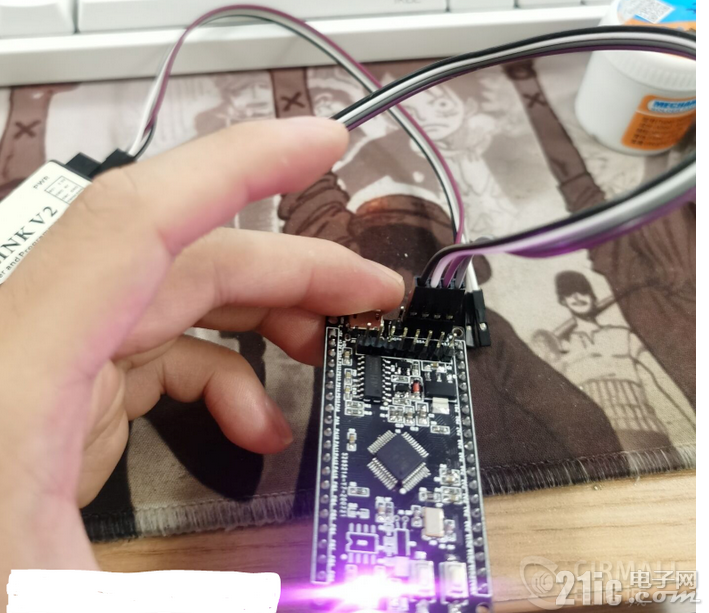

STLINK调试
