液晶屏HMI-86盒子应用

只看该作者 · 2022-12-28 12:01

SWM34SRET6是一款基于ARM Cortex-M33内核，最高主频可达150MHz时钟，提供内置512KB Flash，64KB SRAM，8MB SDRAM，具有RGB565或MPU I8080接口方式驱动TFT-LCD模组的LCDC模块，同时用于有丰富的接口可拓展，集显示和控制于一体的32位MCU。
针对86盒智能开关触摸屏产品，应用框图如下：

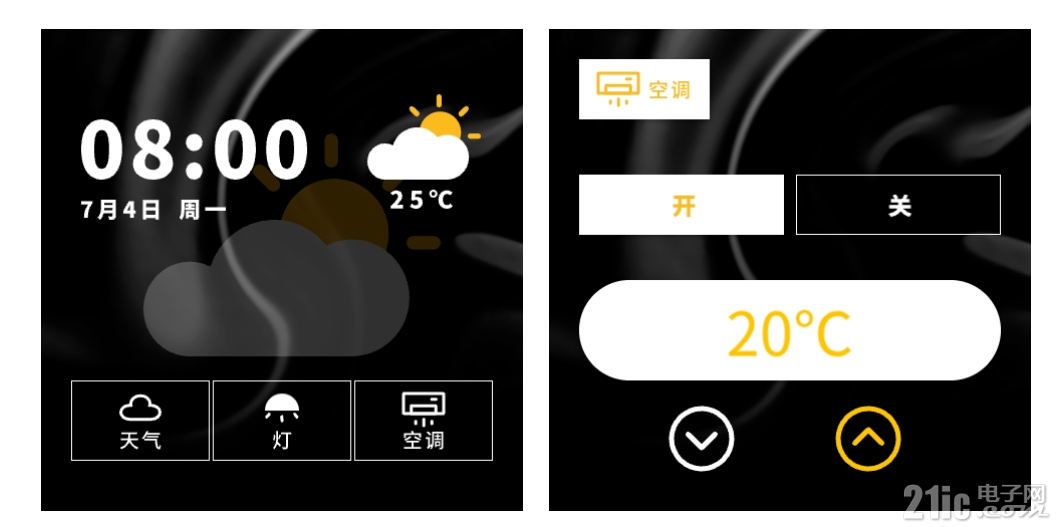

显示采用4寸电容触摸，480x480分辨率的IPS TFT-LCD模组。采用RGB565接口驱动显示，通过PWM进行背光调节，I2C接口的电容式触摸控制。实现86盒产品的UI显示，平滑的触摸操控，可按照白天、黑夜或环境光线的变化自动调节显示亮度。

SWM34S拥有外设接口：
USB 2.0接口可用于更新显示内容，可进行应用程序的升级；ADC 接口可监测环境亮度等模拟量以实现显示调节；CAN 总线可用于现场多种设备之间的通讯；GPIO 接口可用于控制设备供电的继电器或检测外部中断的变化；DAC 接口可实现语音的播报。通过或 UART接口可搭载WIFI模块，实现云端数据的传输，获取天气、时间等数据进行语音播报；可通过语音识别功能进行操控；可传输WIFI模块中Camera 数据在TFT-LCD 模组上进行显示；可传输数据进行显示内容的更新等。
下图为SWM34SRET6与MT7933 WIFI模块的调试应用。MTK7933跟SWM341通过SPI接口相连。其中MTK7933作为SPI的master，SWM341作为slave，稳定通信时钟可达30Mbps。

只看该作者 · 2023-1-9 11:34

有配套的上位机辅助开发吗

只看该作者 · 2023-1-9 11:54

wutttttt 发表于 2023-1-9 11:34
有配套的上位机辅助开发吗

有配套上位机适配开发，Synwit HMI上位机
