一、新定义NBK系列开发板：
由核心开发板和外部扩展版组成。本开发板配备常用的单片机外围资源，自带调试下载接口，配合开发板提供的示例程序，可以让用户在最短的时间，熟悉并掌握新定义 MCU 相关的编程方法。 本开发板非常适合初步接触新定义 MCU 的用户自学使用。

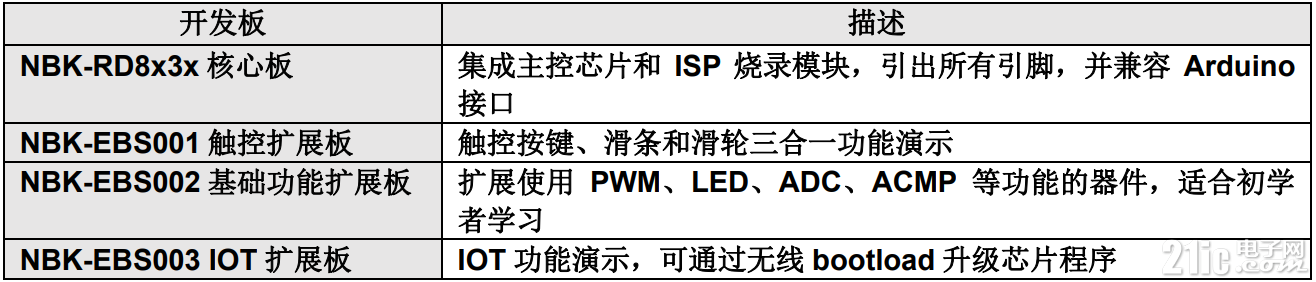

开发板功能如下表所示：
NBK系列开发板相关资料下载：
NBK_RD8x3x_ApplicationData.zip
(42.99 MB)
1. NBK-RD8x3x 核心开发板
集成主控芯片RD8T36P48RJ和ISP烧录模块，引出所有引脚，兼容Arduino接口。可用于RD8T3x/RD8G3x系列MCU的功能评估和应用开发。

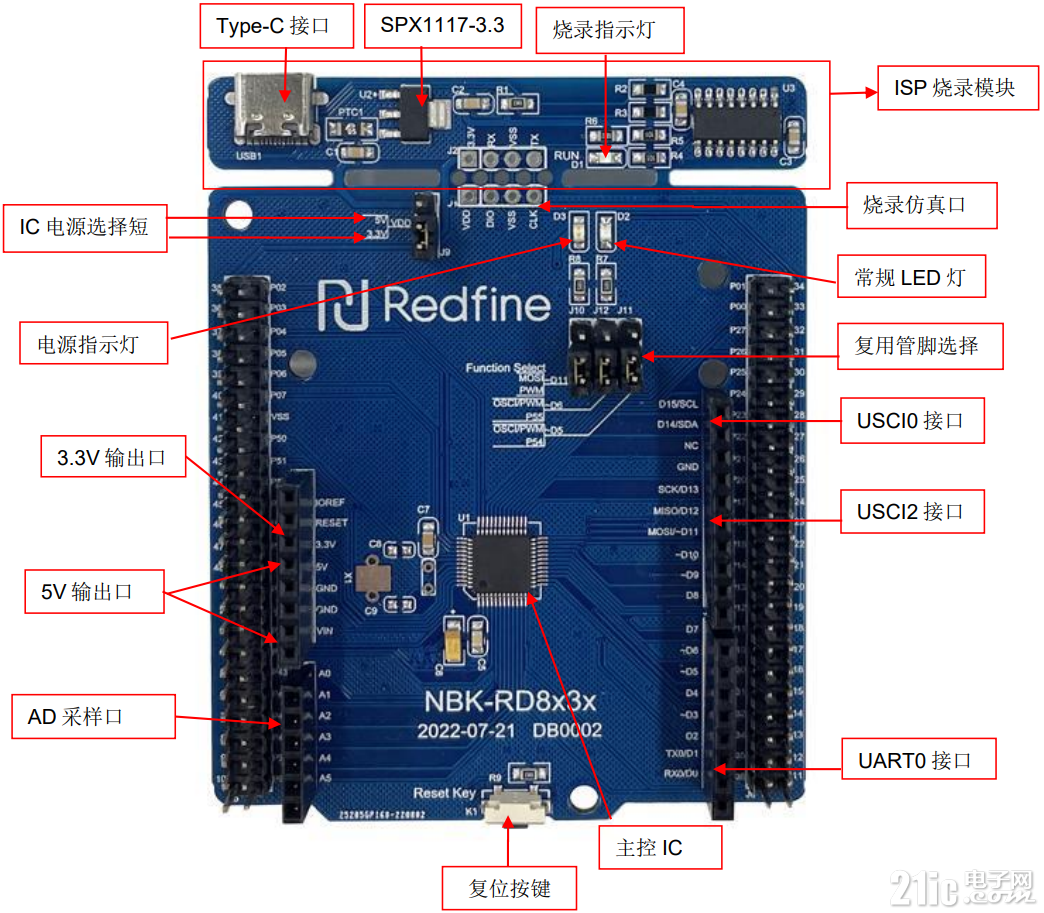

板载资源简图如下：
NBK-RD8x3x 核心板板载资源如下：
⚫ 主控芯片：RD8T36P48，工作电压为 2.0V~5.0V，ROM 为 64KB，RAM 为 4KB，系统时钟可选 32/16/4MHz
⚫ 一组烧录仿真引脚
⚫ 一个 Type-C 接口
⚫ 一个复位按键
⚫ 一个 LED 灯，蓝光
⚫ 一个电源指示灯，红光
⚫ 一个 SPX1117-3.3 芯片，提供 3.3V 的稳压电源
⚫ 一组 5V 电源供应口
⚫ 一组 3.3V 电源供应口
相关资料下载：
新定义NBK-RD8x3x应用资料.rar（Demo code, PCB原理图，使用说明）
2．NBK-EBS001 触控扩展板
扩展板不能单独使用，需要配合核心板NBK-RD8x3x使用。

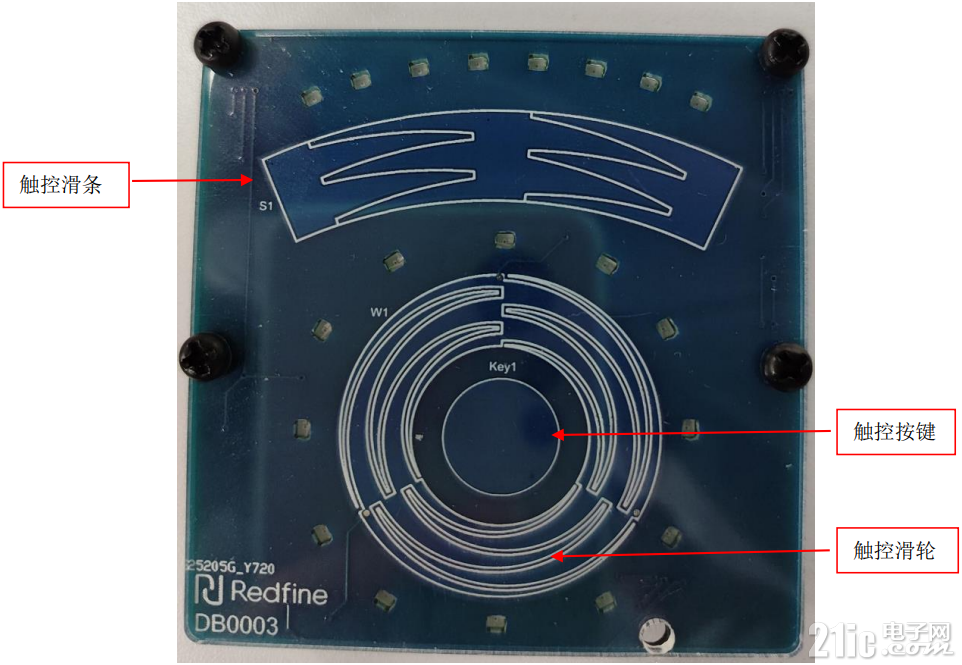

板载资源简图如下：
NBK-EBS001 触控板板载资源如下：
⚫ 一个触控按键
⚫ 一个触控滑条
⚫ 一个触控滑轮
⚫ 二十个 LED 灯，一个滑条有八个指示灯，一个滑轮有十二个指示灯。
相关资料下载：
新定义NBK-EBS001应用资料.rar（Demo code, PCB原理图，使用说明）
3．NBK-EBS002 基础扩展板
扩展板不能单独使用，需要配合核心板NBK-RD8x3x使用。

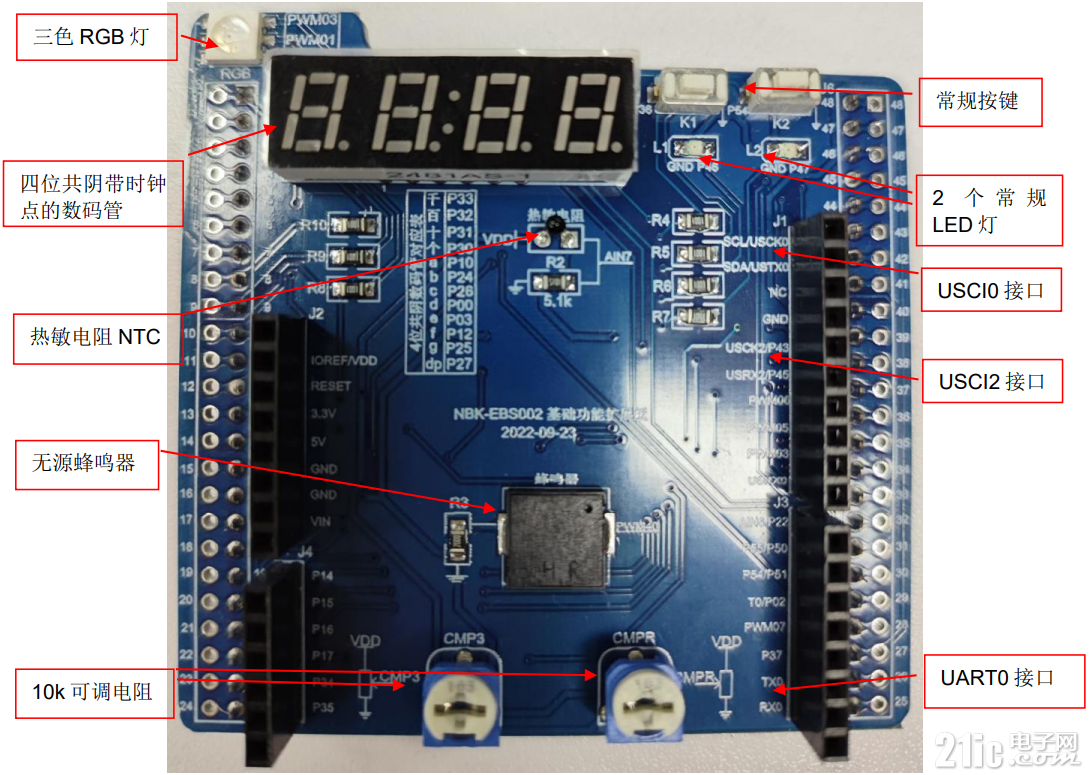

板载资源简图如下：
NBK-EBS002 基础扩展板板载资源如下：
⚫ 一个三色 RGB 灯
⚫ 一个四位共阴带时钟点的数码管
⚫ 一个热敏电阻
⚫ 两个常规按键
⚫ 两个常规 LED 灯
⚫ 一个无源蜂鸣器
⚫ 两个 10k 可调电阻，可用于比较器和 ADC 采样。
相关资料下载：
EBS002应用资料.rar
(12.71 MB)
(Demo code, PCB原理图，使用说明）
4．NBK-EBS003 IOT 扩展板
扩展板不能单独使用，需要配合核心板NBK-RD8x3x使用。
板载资源简图如下：
NBK-EBS003 IOT 扩展板板载资源如下：
⚫ 四个常规 LED 灯
⚫ 一个三色 RGB 灯
⚫ 一个 TWI 通信 OLED 模块
⚫ 两个触控按键
⚫ 一个触控滑条
⚫ 背部一个带 AT 固件的 EPS-12F wifi 模块。
相关资料下载：
EBS003应用资料.rar
(12.22 MB)
(Demo code, PCB原理图，使用说明）
二、新定义TBK系列开发板：
1. TBK-RD8x3x 核心开发板
新定义 TBK-RD8T3x 核心开发板，使用的是增强型的高速 1T 8051 内核，工业级集成触控按键功能的 Flash 微控制器 RD8T37P48RJ。可用于RD8T3x/RD8G3x系列MCU的功能评估和应用开发。
板载资源简图如下：
TBK-RD8x3x开发评估板板载资源如下：
⚫ 主控芯片：RD8T37P48，工作电压为 2.0V~5.0V，ROM 128KB，SRAM 8K，EEPROM 6K，系统时钟可选 32/16/4MHz
⚫ 一组烧录仿真引脚
⚫ 一个 Type-C 接口
⚫ 一个电源指示灯，蓝光
⚫ 一组 5V 电源供应口
⚫ 一组 3.3V 电源供应口
⚫ 一个触控滑条
⚫ 六个触控按键
⚫ 十四个 LED 灯，一个滑条有八个指示灯，六个按键各有一个指示灯
相关资料下载：
新定义TBK-RD8T3x应用资料.zip
(2.38 MB)
(Demo code, PCB原理图，使用说明）
开发板可以在官网www.rdsmcu.com买到，也可关注下方新定义微信公众号获取最新活动资讯参加免费测评~
新用户注册就送100元优惠券，永久有效哦！
本帖持续更新中...
|
