碳化硅SiC MOSFET:低导通电阻和高可靠性的肖特基势垒二极管

[复制链接]
875|0
手机看帖
扫描二维码
随时随地手机跟帖
跳转到指定楼层
楼主
Alin13|  楼主 | 2023-4-11 15:44 | 只看该作者 |只看大图 回帖奖励 |倒序浏览 |阅读模式
本帖最后由 Alin13 于 2023-4-11 15:48 编辑

Toshiba研发出一种SiC金属氧化物半导体场效应晶体管(MOSFET),其将嵌入式肖特基势垒二极管(SBD)排列成格子花纹(check-pattern embedded SBD),以降低导通电阻并提高可靠性。东芝实验证实,与现有SiC MOSFET相比,这种设计结构在不影响可靠性的情况下[1],可将导通电阻[2](RonA)降低约20%。

功率器件是管理各种电子设备电能,降低功耗以及实现碳中和社会的重要元器件。碳化硅被广泛视为下一代功率器件的材料,因为碳化硅相较于硅材料可进一步提高电压并降低损耗。虽然碳化硅功率器件目前主要用于列车逆变器,但其具有极为广泛的应用前景,包括车辆电气化和工业设备小型化。然而,必须首先解决一个问题:SiC MOSFET反向操作期间,体二极管双极性导通会造成导通电阻性能下降。

将肖特基势垒二极管嵌入MOSFET,使体二极管失活的器件结构,但发现用嵌入式SBD代替MOSFET沟道会降低沟道密度并增加RonA。现在新的内嵌式SBD结构解决了这一问题,东芝证实这种方法显著提高了性能特征。

通过将SBD按格子花纹分布,降低了SBD嵌入式SiC MOSFET的导通损耗,并实现了良好的二极管导电性。优化设计的1.2kV级SBD嵌入式MOSFET导通电流特性评估结果证实,采用格子花纹设计将嵌入式SBD靠近体二极管可以有效限制寄生二极管双极性导通,相同SBD占位面积条件下,单极性反向导通电流是条形花纹排列SBD实现电流的两倍。2.7mΩ・cm2条件下,RonA降低约20%。

SiC MOSFET用于电机驱动应用逆变器时,这种经过验证的改进效果是至关重要的。目前正在继续进行评估,以改善动态特性和可靠性,并开发有助于实现碳中和的更具吸引力的高性能功率半导体器件。如需样品测试请与我联系

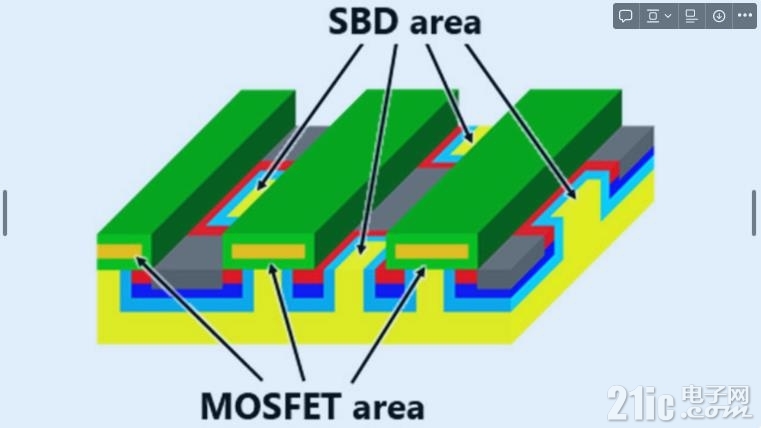

# 新研发的格子花纹嵌入式SBD-SiC MOSFET的示意图

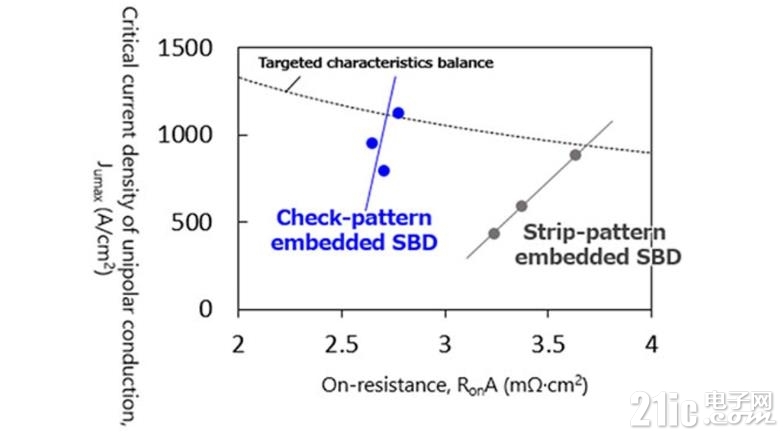

# 1,2kV级SiC MOSFET特性对比
