射频系统支持 5 种工作状态：休眠模式（SLEEP）、待机模式 I（STB1）、待机模式 II（STB2）、待机模式 III（STB3）、接收模式（RX）和发射模式（TX）。M0+ 内核通过内部高速 SPI 接口访问 RF 寄存器，以配置和控制射频状态机，完成工作模式的配置。

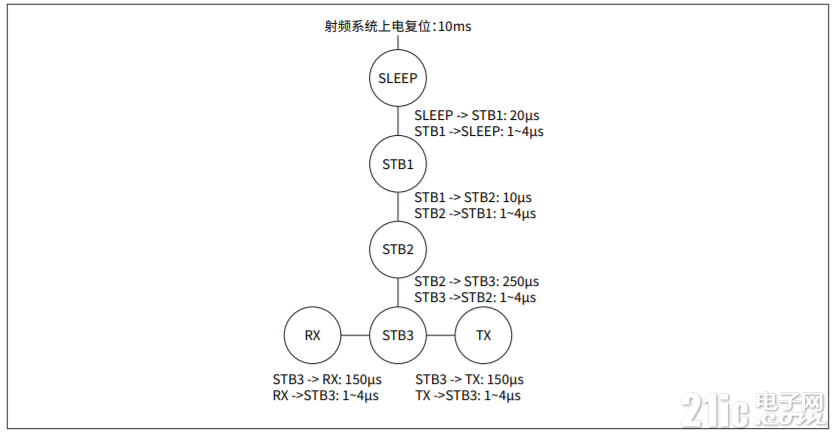

工作模式状态机如下图所示：
休眠模式（SLEEP）
休眠模式下，射频系统停止工作，除 3V区域之外的所有功能关闭，3V寄存器内容保持不变，射频系统电流消耗最小。休眠模式由 3V_REG1_WR 寄存器的 PWR_UP、EN_LS、EN_LDO_DVDD 和 EN_PM 位域控制。
待机模式 I（STB1）
待机模式 I 下，射频系统的电源管理单元（包括带隙、电流源等）保持工作，其余功能模块均关闭，电流消耗较小。在休眠模式下，设置 EN_PM 位域为 1，射频系统即可进入待机模式 I。在发射模式或接收模式下，可以通过设置PWR_UP、EN_LS 和 EN_LDO_DVDD 位域为 0，返回到待机模式 I。
待机模式 II（STB2）
在待机模式 I 时，设置 EN_LDO_DVDD 位域为 1，射频系统进入到待机模式 II。待机模式 II 的主要目的是使射频系统的 DVDD LDO 模块必须先于晶振输出。注：在操作 1.8V 寄存器之前，必须将 DVDD LDO 打开；同时，晶振可根据需要进行打开操作。
待机模式 III（STB3）
在待机模式 II 时，设置 PWR_UP 位域为 1，进入到待机模式 III。待机模式 III下，晶振使能，通过配置 PRIM_RX、SPI_CE，以及操作 FIFO，可以让射频系统进入接收模式或发射模式。
接收模式（RX）
设置 EN_PM、PWR_UP、PRIM_RX 和 SPI_CE 为 1，进入接收模式。在接收模式下，射频部分接收从天线来的信号，将其放大、下变频、滤波和解调，根据地址、校验码、数据长度等，判断是否收包有效，有效收包传输到 RX FIFO，并上报中断。如果 RX FIFO 已满，新接收到的数据包将被丢弃。
发射模式（TX）
当 EN_PM、PWR_UP 置 1，PRIM_RX 置 0，SPI_CE 置 1，且 TX FIFO 中存在有效数据时，进入发射模式。射频系统采用 PLL 开环发射方式，数据包是单包发送的。射频系统在数据包发送完成之前都会保持在发送模式，发送完成后，返回到待机模式。
|
