1 核心板简介 创龙科技 SOM-TLT507 是一款基于全志科技 T507-H 处理器设计的 4 核 ARM Cortex-A 53 全国产工业核心板，主频高达 1.416GHz 。核心板 CPU 、ROM 、RAM、电源、晶振等所有元器件均采用国产工业级方案，国产化率 100%。 核心板通过邮票孔连接方式引出 MIPI CSI 、HDMI OUT 、RGB DISPLAY 、LVDS DISPLAY 、CVBS OUT 、2x EMAC 、4x USB2.0 、6x UART 、SPI 、TWI 等接口，支持双屏异显、 G31 MP2GPU 、4K@60fps H.265 视频硬件解码、4K@25fps H.264 视频硬件编码。核心板经过专业的 PCB Layout 和高低温测试验证，稳定可靠， 可满足各种工业应用环境。用户使用核心板进行二次开发时，仅需专注上层运用，降低了开发难度和时间成本，可快速进行产品方案评估与技术预研。
图 1 核心板正面图
图 2 核心板背面图
图 3 核心板斜视图
图 4 核心板侧视图
2 典型应用领域
工业控制
工业网关
能源电力
轨道交通
仪器仪表
3 软硬件参数
硬件框图

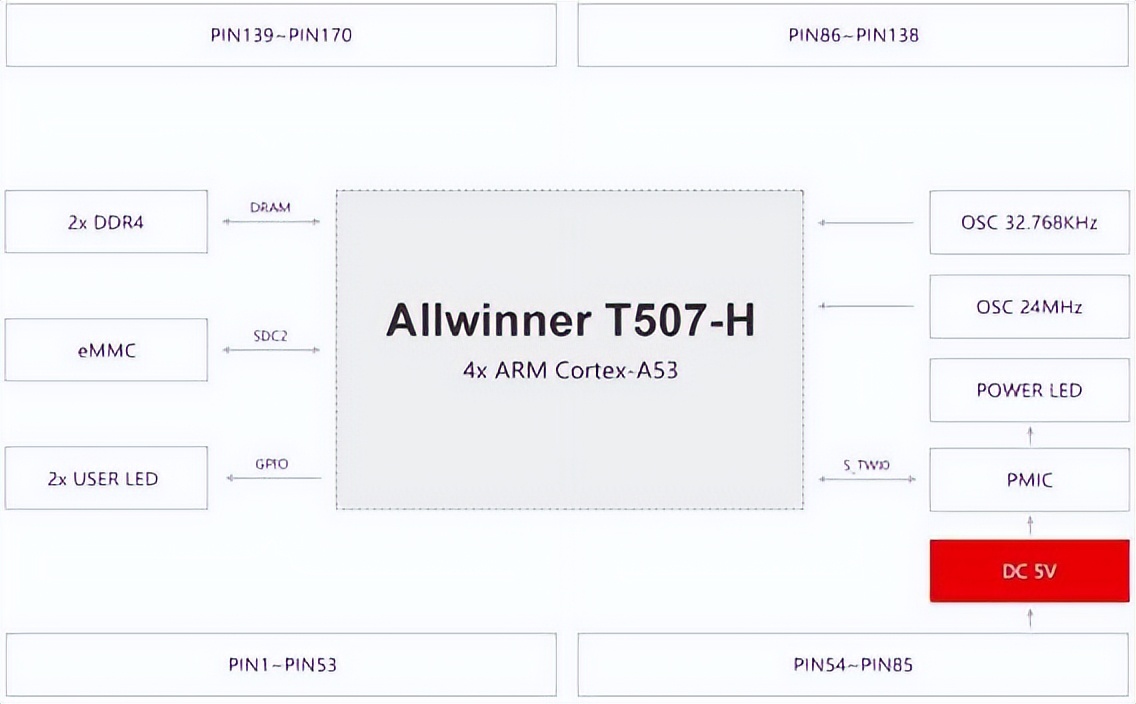

图]图 6 T507-H 处理器功能框图 硬件参数
表 1
CPU
| 全志科技 T507-H ，28nm
| 4x ARM Cortex-A53，主频高达 1.416GHz
| GPU：G31 MP2，支持 OpenGL ES 1.0/2.0/3.2 、Vulkan 1.1 、OpenCL 2.0
| Encoder：支持 4K@25fps H.264 视频硬件编码
| Decoder：支持 4K@60fps H.265 视频硬件解码
| ROM
| 8/16GByte eMMC
| RAM
| 1/2GByte DDR4
| Video IN
| 1x MIPI CSI ，包含 4 个数据通道，每通道高达 1Gbps，最高支持 8M@30fps 或 4x 1080p@25fps
| Video OUT
| 1x RGB DISPLAY(LCD) ， 支持 RGB888 、 RGB666 和 RGB565 ，最高 支持
1080P@60fps
| 2x LVDS DISPLAY(LVDS0 、LVDS1) ，支持 1080P@60fps
备注： LVDS0 、LVDS1 与 LCD 引脚复用
| 1x CVBS OUT，支持 NTSC 和 PAL 制式
| 1x HDMI OUT ，兼容 HDCP2.2 、HDCP1.4 标准，最高支持 4K@60fps
| LED
| 1x 电源指示灯
| 2x 用户可编程指示灯
| 邮票孔
| 2x 32pin + 2x 53pin，共 170pin，间距 1.0mm
| 其他硬件资源
| 2x EMAC(EMAC0 、EMAC1) ，EMAC0 支持 RMII/RGMII PHY 接口(10/100/1000 Mbps) ，EMAC1 支持 RMII PHY 接口(10/100Mbps)
| 1x USB2.0 OTG(USB0) ，支持高速(480Mbps)、全速(12Mbps)和低速(1.5Mps)模 式
| 3x USB2.0 HOST(USB1 、USB2 、USB3) ，支持高速(480Mbps)、全速(12Mbps)和 低速(1.5Mbps)模式
| 2x SMHC(SDC0/SDC1)，支持 SD3.0 、SDIO3.0 、MMC5.0
备注： 核心板板载 eMMC 已使用 SDC2 ，未引出至邮票孔引脚
| 6x TWI(Two Wire Interface)(TWI0~TWI4 、S_TWI0) ，支持标准模式(100Kbps)和
高速模式(400Kbps)
备注： 核心板板载 PMIC 已使用 S_TWI0 ，且同时引出至邮票孔引脚
| 2x SPI(SPI0 、SPI1)，每路含 2 个片选信号，时钟频率高达 100MHz，支持
Master Mode 、Slave Mode
| 1x TSC，可作为 SPI(Synchronous Parallel Interface)或 SSI(Synchronous Serial Interface)接口
| 6x UART ，UART0~UART5 ，波特率最高支持 4Mbps
|
| 6x PWM，支持 PWM 输出、输入捕获，输出频率高达 24/100MHz
| 1x SCR(Smart Card Reader)
| 1x CIR(Consumer Infrared)
| 4x GPADC(General Purpose ADC) ，12bit 分辨率，采样率高达 1MHz
备注： 由于 GPADC0 在核心板上已用作 DDR 类型配置引脚，因此不建议再 次使用 GPADC0
| 1x LRADC(Low Rate ADC) ，6bit 分辨率，采样率高达 2KHz
| 3x I2S/PCM ，I2S 模式支持 8 个通道及 32 位/192Kbit 采样率， I2S 和 TDM 模
式最高支持 16 个通道及 32 位/96Kbit 采样率
| 1x OWA(One Wire Audio)，兼容 S/PDIF 协议
| 1x Audio Codec ，包含 2 通道 DAC 、1 路单端 LINEOUTL/LINEOUTR 输出
| 1x JTAG
|
备注： 部分引脚资源存在复用关系。
软件参数
表 2
内核
| Linux-4.9.170 、Linux-RT-4.9.170
| 文件系统
| Buildroot-201902 、Ubuntu | 图形界面开发工具
| Qt-5.12.5
| 软件开发套件提供
| V2.0_20220618
|
| LED
| KEY
| UART
| CAN
| SPI
| PWM
| DDR4
| eMMC
| SD
| GPADC
| Ethernet
| USB2.0
| 4G/WIFI/Bluetooth
| HDMI OUT
| RTC
| LINE OUT
| MIPI CSI
| CVBS OUT
|
4 开发资料 （1） 提供核心板引脚定义、可编辑底板原理图、可编辑底板 PCB、芯片 Datasheet ，
协助国产元器件方案选型， 缩短硬件设计周期；
（2） 提供系统固化镜像、文件系统镜像、内核驱动源码，以及丰富的 Demo 程序；
（3） 提供完整的平台开发包、入门教程，节省软件整理时间， 让应用开发更简单。
开发案例主要包括：
ARM 与 FPGA 通信开发案例(SPI/SDIO)
8/16 通道国产同步 AD 采集开发案例（与 AD7606/AD7616 管脚兼容）
Linux 、Linux-RT 、Qt 应用开发案例
Docker 容器技术、 MQTT 通信协议、 Ubuntu 操作系统演示案例
4G/WIFI/Bluetooth 开发案例
IgH EtherCAT 主站、SPI 转 CAN 开发案例
双屏异显、OpenCV 、H.264/H.265 视频硬件编解码开发案例
5 电气特性
工作环境
表 3
环境参数
| 最小值
| 典型值
| 最大值
| 工作温度
| -40°C
| /
| 85°C
| 工作电压
| /
| 5.0V
| /
|
功耗测试
表 4
工作状态
| 电压典型值
| 电流典型值
| 功耗典型值
| 空闲状态
| 5.0V
| 0.18A
| 0.90W
| 满负荷状态
| 5.0V
| 0.41A
| 2.05W
|
备注： 功耗基于 TLT507-EVM 评估板测得。测试数据与具体应用场景有关，仅供参考。
空闲状态：系统启动， 评估板不接入其他外接模块，不执行程序。
满负荷状态：系统启动，评估板不接入其他外接模块，运行 DDR 压力读写测试程序，4 个 ARM
Cortex-A53 核心的资源使用率约为 100%。
6 机械尺寸
表 5
PCB 尺寸
| 37mm*58mm
| PCB 层数
| 8 层
| PCB 板厚
| 1.6mm
|
图 7 核心板机械尺寸图
7 产品订购型号
表 6
型号
| CPU
| 主频
| eMMC
| DDR4
| 温度级别
| 是否为
全国产
| SOM-TLT507-64GE8GD-I-A1.0
| T507-H
| 1.416GHz
| 8GByte
| 1GByte
| 工业级
| 是
| SOM-TLT507-128GE16GD-I-A1.0
| T507-H
| 1.416GHz
| 16GByte
| 2GByte
| 工业级
| 是
| SOM-TLT507-64GE8GD-C-A1.0
| T507-H
| 1.416GHz
| 8GByte
| 1GByte
| 商业级
| 否
| SOM-TLT507-128GE16GD-C-A1.0
| T507-H
| 1.416GHz
| 16GByte
| 2GByte
| 商业级
| 否
|
备注： 标配为 SOM-TLT507-64GE8GD-I-A1.0 ，其他型号请与相关销售人员联系。
型号参数解释
图 8
8 技术服务
（1） 协助底板设计和测试，减少硬件设计失误；
（2） 协助解决按照用户手册操作出现的异常问题；
（3） 协助产品故障判定；
（4） 协助正确编译与运行所提供的源代码；
（5） 协助进行产品二次开发；
（6） 提供长期的售后服务。
9 增值服务
主板定制设计
核心板定制设计
嵌入式软件开发
项目合作开发
|
