AT32F423PWC应用笔记

[复制链接]
524|2
手机看帖
扫描二维码
随时随地手机跟帖
跳转到指定楼层
楼主

前言

AT32的PWC是实现电源管理部分的外设。本文主要以低功耗为基础进行讲解和案例解析。

1PWC简介

电源控制的功能主要包含以下内容

  1)供电方案,包括VDD、VDDA的供电

  2)电源域,由VDD/VDDA域,1.2V域组成

  3)上电低电压复位,由上电复位和低电压复位组成

  4)电压监测器,监测供电电压与设定临界值关系

  5)电压调节器,电压调节器的几个工作状态

  6)省电模式,包括睡眠模式、深度睡眠模式、待机模式


使用特权

评论回复
沙发
两只袜子|  楼主 | 2023-5-8 11:27 | 只看该作者

2 PWC基本功能解析

2.1 供电方案

2.1.1 功能介绍

AT32F423 MCU的供电主包括VDD、VDDA及VREF几个部分,其设计要求如下:

  A.VDD = 2.4 ~ 3.6 V,为GPIO引脚和内部模块(如电压调节器)供电;

  B.VDDA = 2.4 ~ 3.6 V,为ADC和DAC供电;

  C.VREF = 2.0 ~ VDDA V,为ADC提供输入参考电压;



使用特权

评论回复
板凳
两只袜子|  楼主 | 2023-5-8 11:27 | 只看该作者

2.2 电源域

2.2.1 功能介绍

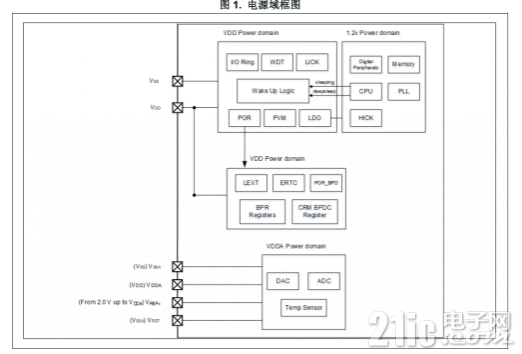

AT32F423 MCU的电源根据作用范围,可分为VDD/VDDA域,1.2V域两个部分。

VDD/VDDA域

VDD 域包括I/O 电路、省电模式唤醒电路、看门狗WDT、上电/低电压复位(POR/LVR)、电压调节器LDO 以及除PC13、PC14 和PC15 之外的所有PAD 电路等。

VDDA 域包括DAC/ADC(DA/AD 转换器)、温度传感器Temp Sensor 等。

1.2V域

1.2V内核域包括CPU内核、存储器SRAM、内嵌数字外设以及时钟锁相环PLL等,其由电压调节器(LDO)供电。

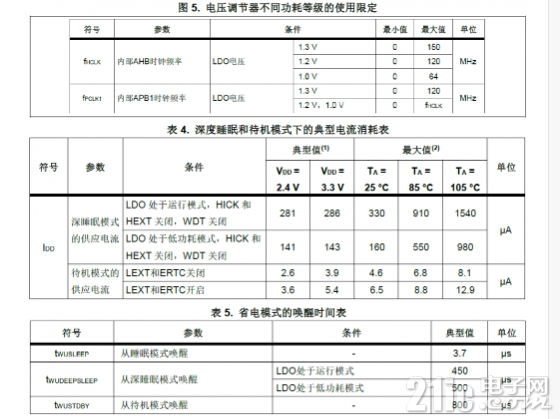

以下为一些典型的电气参数罗列,详细描述及应用源码请参考附件源文档。
