PFC(Power Factor Correction)功率因数校正电路

[复制链接]
手机看帖
扫描二维码
随时随地手机跟帖
41
不连续导通模式(Discontinuous Conduction Mode, DCM)
斩波开关管的工作频率随被斩波电压的大小变化(每一个开关周期内“开”“关”时间相等)。如下图:T1和T2时间不同,也反映随着电压幅度的变化其斩波频率也相应变化。被斩波电压为“零”开关停止(振荡停止),所以称为不连续导通模式(DCM),即有输入电压斩波管工作,无输入电压斩波管不工作。他一般应用在250W以下的小功率设备上。

使用特权

评论回复
42
工程师犹饿死|  楼主 | 2023-5-30 20:19 | 只看该作者
不连续导通模式(Discontinuous Conduction Mode, DCM)
斩波开关管的工作频率随被斩波电压的大小变化(每一个开关周期内“开”“关”时间相等)。如下图:T1和T2时间不同,也反映随着电压幅度的变化其斩波频率也相应变化。被斩波电压为“零”开关停止(振荡停止),所以称为不连续导通模式(DCM),即有输入电压斩波管工作,无输入电压斩波管不工作。他一般应用在250W以下的小功率设备上。

使用特权

评论回复
43
工程师犹饿死|  楼主 | 2023-5-30 20:19 | 只看该作者
不连续导通模式(Discontinuous Conduction Mode, DCM)
斩波开关管的工作频率随被斩波电压的大小变化(每一个开关周期内“开”“关”时间相等)。如下图:T1和T2时间不同,也反映随着电压幅度的变化其斩波频率也相应变化。被斩波电压为“零”开关停止(振荡停止),所以称为不连续导通模式(DCM),即有输入电压斩波管工作,无输入电压斩波管不工作。他一般应用在250W以下的小功率设备上。

使用特权

评论回复
44
工程师犹饿死|  楼主 | 2023-5-30 20:20 | 只看该作者

使用特权

评论回复
45
工程师犹饿死|  楼主 | 2023-5-30 20:20 | 只看该作者

使用特权

评论回复
46
工程师犹饿死|  楼主 | 2023-5-30 20:20 | 只看该作者
临界导通模式(Critical Conduction Mode, CRM/Boundary Conduction Mode, BCM)或过渡模式(TCM)
工作介于CCM和DCM之间,工作更接近DCM模式。在上一个导通周期结束后,下一个导通周期之前,电感电流将衰减为零,而且频率随着线路电压和负载的变化而变化。
优点:廉价芯片、便于设计,没有开关的导通损耗,升压二极管的选择并非决定性的;
缺点:由于频率变化,存在潜在的EMI问题,需要一个设计精确的输入滤波器。

使用特权

评论回复
47
工程师犹饿死|  楼主 | 2023-5-30 20:20 | 只看该作者
有源功率因数校正(Active PFC)
这种方法可以改变电流波形的形状,使其跟随电压。 这样,谐波被移到更高的频率上,因而更容易被滤除。使用最广泛的有源功率因数校正电路是升压变换器(见下图)。它与变压器类似,可以升高直流电压,同时降低电流。最简单的升压变换器由电感、晶体管和二极管组成。


升压变换器有两个工作阶段。在第一个阶段,当开关闭合时,电感通过电压源充电(在这种情况下,电压来自整流器);当开关断开时,电感将先前存储的电流注入电路,以增加输出电压(Boost升压电路),同时还为电容充电,电容负责在电感充电时维持输出电压。

使用特权

评论回复
48
工程师犹饿死|  楼主 | 2023-5-30 20:21 | 只看该作者
如果开关频率足够高,则电感和电容都不会完全放电,并且输出端负载电压始终高于输入电压源。这就是连续导通模式(CCM)。开关闭合的时间越长(即晶体管导通的时间越长),输出端的电压也越大。如果占空比(相对于总开关周期的开关导通时间)得到适当控制,则输入电流波形可以整形为正弦波。

使用特权

评论回复
49
工程师犹饿死|  楼主 | 2023-5-30 20:21 | 只看该作者
但是,并非所有PFC变换器都采用连续导通模式。还有另一种方法,尽管牺牲了最终的功率因数质量,但开关损耗更少,电路成本更低,这种方法称为边界导通模式(BCM)或临界导通模式。它可以在电感完全放电时切换晶体管(参见下图),即零电流开关(ZCS)。零电流开关使升压变换器中的二极管能够更快、更轻松地改变极性,从而降低了对高质量、高成本组件的需求。

使用特权

评论回复
50
工程师犹饿死|  楼主 | 2023-5-30 20:31 | 只看该作者

使用特权

评论回复
51
工程师犹饿死|  楼主 | 2023-5-30 20:31 | 只看该作者
变换器跟踪输入电压,使输出电流看起来就像频率为50Hz的正弦波,但其波形仍然与纯正弦波相差很大,因此逻辑上它仍有大量谐波分量。由于谐波分量为开关频率的倍数,比50Hz基频高很多(50kHz至100kHz),因此可以很容易地被滤除。这显著提高了功率因数,可以使开关电源的PF值高达0.99。

使用特权

评论回复
52
工程师犹饿死|  楼主 | 2023-5-30 20:32 | 只看该作者

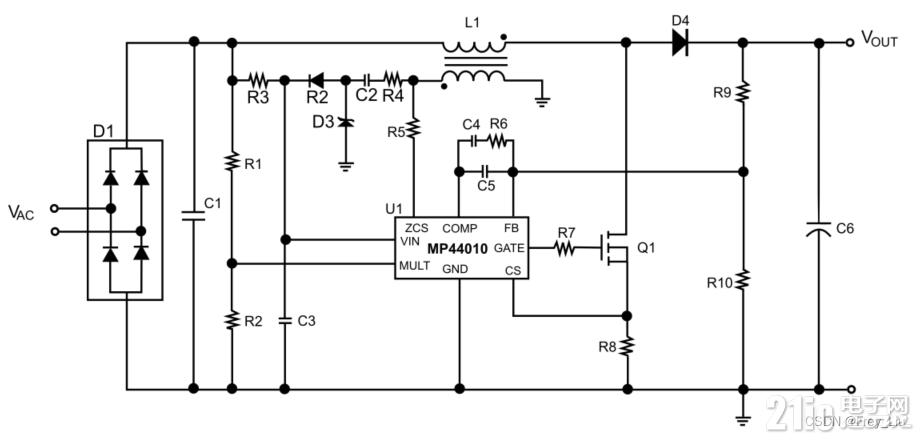

MPS提供的MP44010控制器即为一款BCM功率因数校正器。当连接到升压变换器时,其ZCS引脚检测电感何时放电并激活MOSFET(如下图中的Q1)。该器件还可以比较电流和电压,调整电流峰值以跟随输入电压的波形(通过R10电压取样反馈起到稳压作用,通过R8的取样反馈起到限流作用)。
