收到开发板有一段时间了，可是一直没有腾出时间来折腾。这几天想起来了，就开始弄吧。打开包装，引入眼帘的是一块布局非常工整的pcb，足见设计者的用心:
CW32L系列是武汉芯源半导体的32位低功耗产品，非常适合各种小、中型电子产品的应用领域，比如医疗和手持设备、PC外围设备、游戏设备、运动装备、报警系统、智能门锁、有线和无线传感器模块、表计等产品。正是这个低功耗性能吸引了我，我要体验一下国产芯片的低功耗性能。目前手头的CW32L031系列集成了主频可达48MHz的ARM Cortex-M0+ 内核，最大64K字节FLASH、最大8K字节RAM，支持最多39路I/O接口。外设包括：1路12位ADC，3路UART、1路SPI、1路IIC、模拟电压比较器、低电压检测器以及多路定时器等功能模块。宽工作电压1.65V~5.5V，支持Sleep和DeepSleep两种低功耗工作模式，在最低功耗模式下工作电流仅为450nA，从DeepSleep模式下唤醒时间仅为4us。从这些数据来看，性能可以说非常厉害了。
第一次试用，就先测试一下IO口吧。开发环境还是keil，在导入sdk前需要安装pack包，双击安装，见下图：

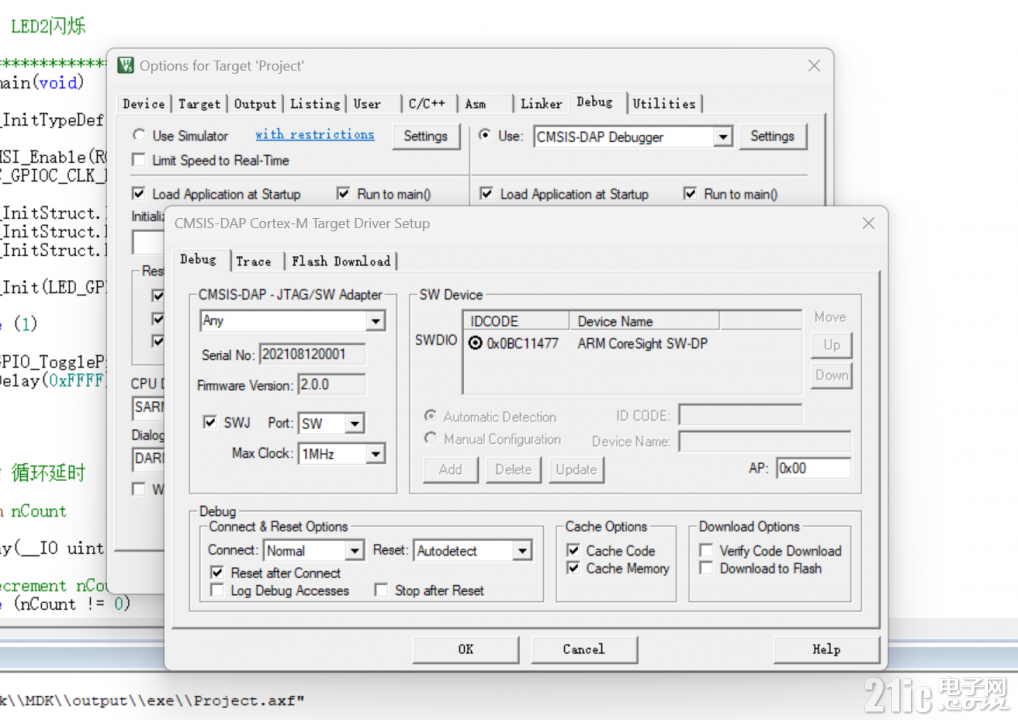

安装后就可以在device里看到芯片型号了。接下来连接仿真器，我手里有一个cmsis-dap，就用它了，连接swdio，swclk，gnd就可以了，然后通过usb给开发板供电，整个系统就搭建完成了。最后，在debug里面可以看到仿真器成功连接了开发环境:
找到官方提供的例程，我先暂时试一下闪灯程序吧，下进去后，就看到实验现象了:
总的来说，这款单片机还是比较容易入手的，感谢平台提供的试用机会。
|
