一文看懂LDO概要

发表于 2024-3-21 11:03

电源管理芯片主要包括有AC/DC(交流转直流)、DC/DC(直流转直流)、驱动IC、保护芯片、LDO(低压差稳压器)、负载开关、PMIC...等。2018年全球电源管理芯片市场规模约为251亿美元，受益于物联网及5G应用领域的不断拓展及需求的不断增加，预计2026年将扩张至约550亿美元，年複合成長率(CAGR)為9%。以2021年电源管理芯片各品类规模來說，其中标准PMIC、DC-DC、LDO等品类规模占比较高，分別占13.94%、13.12%、9.27%。

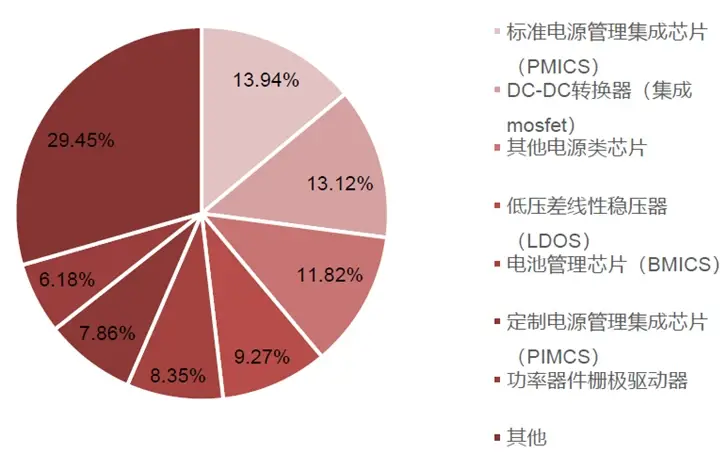

2021年电源管理芯片各品类规模

资料来源: 观研天下 & 方正证券研究所
LDO概述
低压差稳压器(Low-dropout regulator: LDO)，又称低压差线性稳压器，属于电源管理电路。
*低压差: 输入电压与输出电压的差值，相较于其他电源管理IC较低
*线性: 调整管(MOS)基本处于线性工作状态
*稳压器: 在正常的输入范围内，输出端都稳定在一个固定值

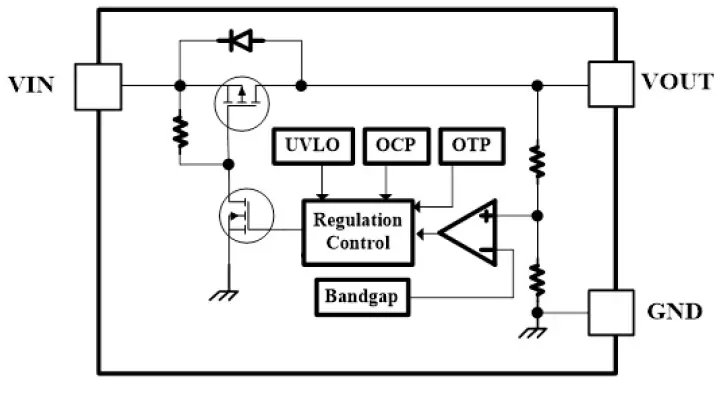

LDO电路结构 (以MGR2202为例)

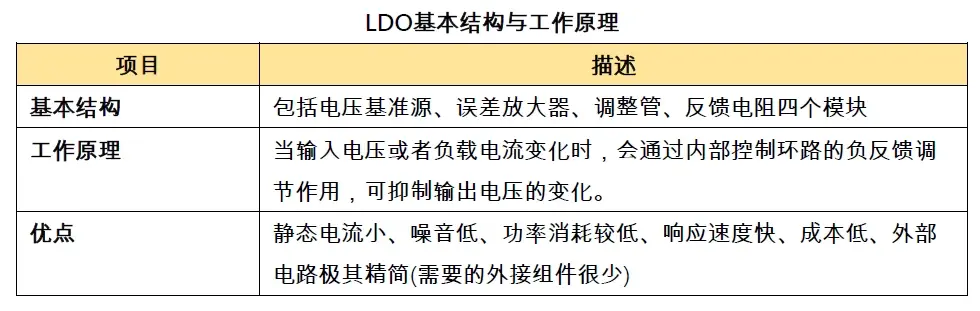

LDO基本结构、工作原理与优点

LDO需要的外接组件很少，可广泛应用于許多产业，适合从较高的输入电压(Vin)转换成较低输出电压(Vout)的应用，这种应用的功率消耗通常较低，尤其适用于要求低噪声、低电流和输入、输出电压差很小的应用环境。

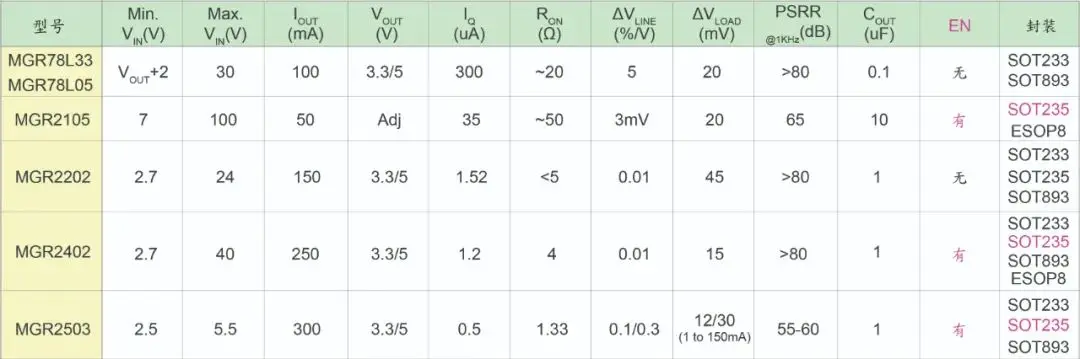

MGR系列规格

注: Adj 表示电压可调整

● 马达、风扇类、伺服马达应用
● 充电器应用
● 智能检测
● 智能电表
● 鼠标、行动电源
● 电池管理系统(BMS)

发表于 2024-4-3 14:43

用于控制功率开关，如MOSFET或IGBT，以驱动电容器、电感器和其他负载。

发表于 2024-4-4 10:43

LDO的输出噪声较低，适用于对噪声敏感的应用场景。

发表于 2024-4-4 13:03

LDO能够在输入输出电压差较小的情况下工作，降低功耗。

发表于 2024-4-4 14:44

MGR2202系列具有不同的规格和特性，可以满足不同应用的需求。其中，Adj表示电压可调整，意味着用户可以根据需要调整输出电压的大小。

发表于 2024-4-4 16:56

由于其线性调节特性，LDO能够提供非常干净的、稳定的输出电压，这对于敏感的模拟电路和传感器来说非常重要。

发表于 2024-4-6 15:34

LDO提供稳定的输出电压，这对于确保系统的可靠性和性能至关重要。

发表于 2024-4-7 16:01

LDO能够在输入和输出电压之间保持较小的压差，这使得它们在低功耗应用中非常有效。

发表于 2024-4-8 11:18

可以将较高的输入电压转换为较低的输出电压，同时保持稳定的输出电压。

发表于 2024-4-9 12:11

LDO是电源管理芯片市场中的一个重要部分，它们在各种应用中都发挥着关键作用，特别是在那些对电源质量有严格要求的应用中。

发表于 2024-4-10 13:10

LDO特别适用于需要低噪声、低电流和输入输出电压差很小的应用环境，如马达、风扇类和伺服器等

发表于 2024-4-10 13:58

LDO在输入电压和输出电压之间的差值相对较小，这有助于提高整体能效。

发表于 2024-4-12 02:24

LDO（低压差稳压器）作为一种重要的电源管理芯片，具有低压差、线性和稳压器的特点。它的电路结构相对简单，需要的外接组件较少，因此广泛应用于许多产业。

发表于 2024-4-14 21:06

在正常输入范围内，LDO能够保证输出电压稳定在一个固定值。

发表于 2024-4-15 07:21

LDO通常只需要很少的外部组件（有时甚至不需要），这使得它们在设计上非常简单和方便。

发表于 2024-4-15 10:50

LDO因其所需的外接组件较少，被广泛应用于各种产业，特别是在输入电压较高而需要转换为较低输出电压的应用中，例如为低功耗微控制器、传感器等提供稳定的电源。此外，LDO也适用于那些对噪声和电源波动敏感的应用环境。

发表于 2024-4-15 15:52

在输入电压和输出电压之间差值很小的情况下，提供稳定的输出电压，常用于精密电子设备。

发表于 2024-4-17 17:17

LDO需要的外接组件较少，简化了电路设计。

发表于 2024-4-19 18:53

在规定的输入电压范围内，LDO能够提供一个稳定的输出电压，这对于许多电子设备来说是必不可少的。

发表于 2024-4-19 20:01

LDO适用于需要较低电流的应用场景。
