官方推荐用AT32_Work_Bench来生成初始化代码，那这里的第一个工程就用此工具来生成。
首先下载软件。官网的这个链接可以下载
https://www.arterytek.com/cn/product/AT32F405.jsp#Resource
下载之后不用安装，直接打开，然后可以选MCU型号，这里选AT32F405RCT7-7
这个工具的界面也是包含各外设配置，以及时钟，引脚配置。功能方面类似于STM32cubemx。
笔者要实现一个USB转CAN的工具开发。因此这里需要配置USB和CAN外设，另外还有时钟、GPIO和中断等。

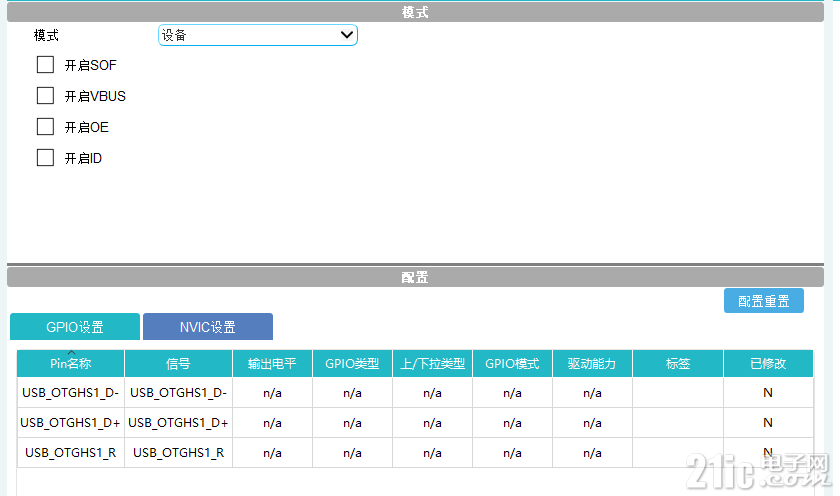

GD32F405的USB HS用的是专用的三个PIN，其中D+ D-就是USB传输的，另外有个R脚，这个是OTGHS1 PHY参考电流源电阻，意思是内部usbphy用的。
至于VBUS一般是用来做插拔状态检测的，ID用来做模式切换，用到的话可以勾上。这两个功能各要占一个IO。

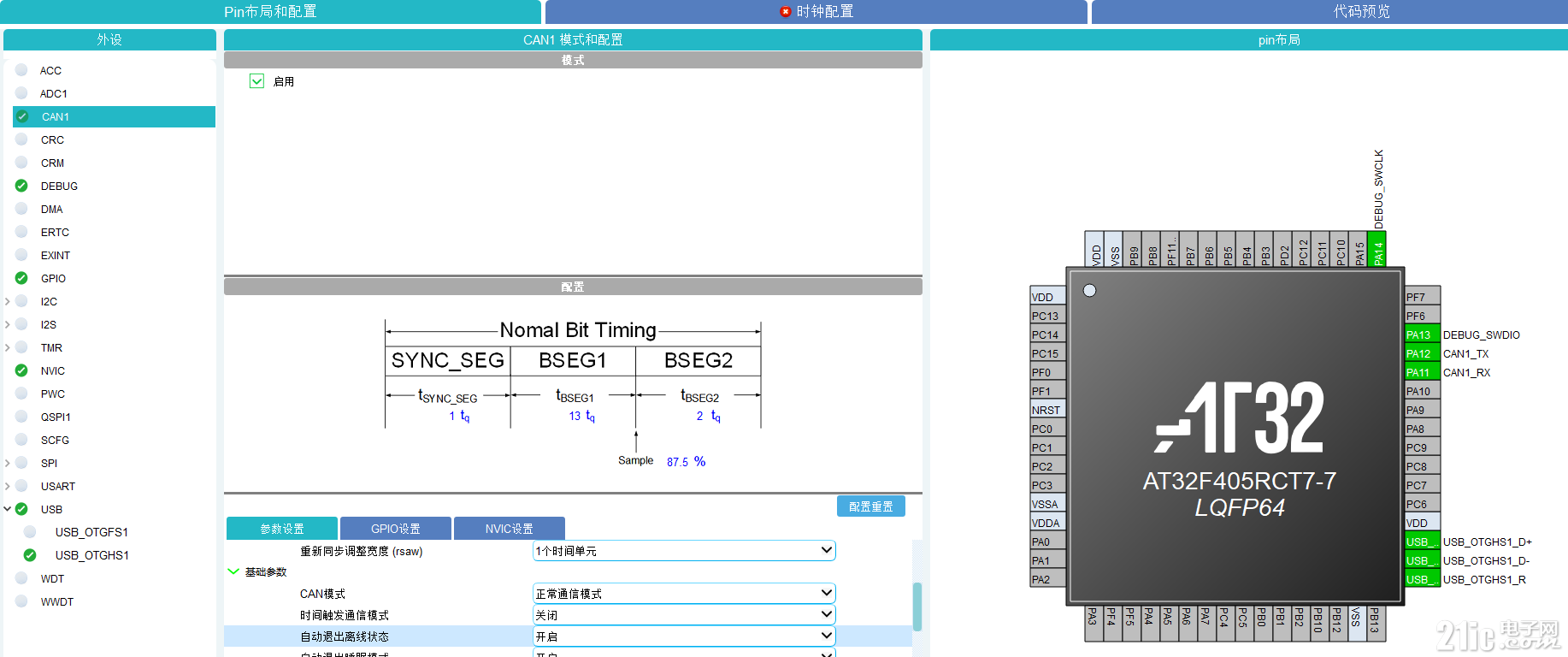

GD32F405的CAN支持2.0B模式，用TX RX两个脚。

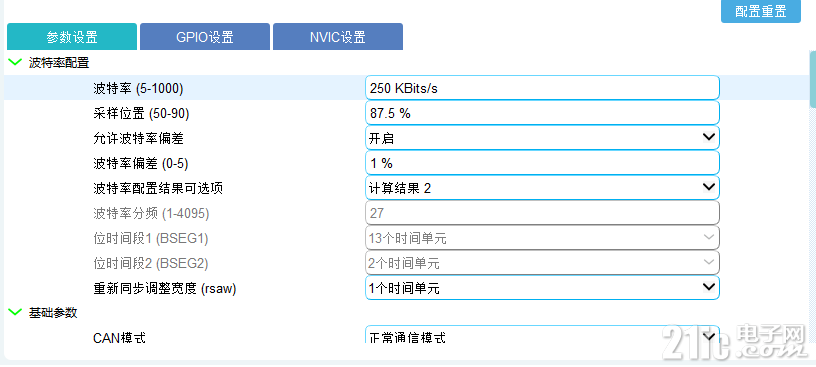

这里支持配置的参数，除了常规的波特率，还支持根据采样点，以及波特率偏差来算参数，这个功能非常实用。
然后这六个参数对应的就是TTCMABOMAWUMNARTRFLMTXFP，属于CAN通用参数
然后CAN的中断包含发送/接收/错误中断，可以全部打开

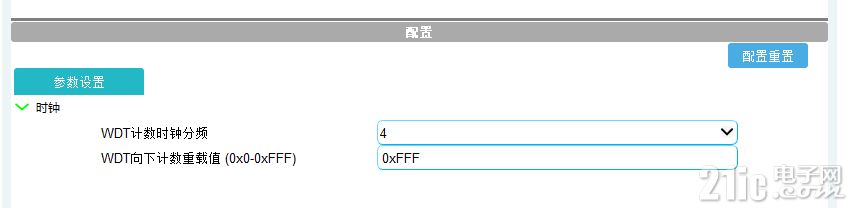

然后为了提升可恢复性，把WDT功能打开，这个WDT的页面略简陋，可以先按默认配置，后面再到源码里去修改

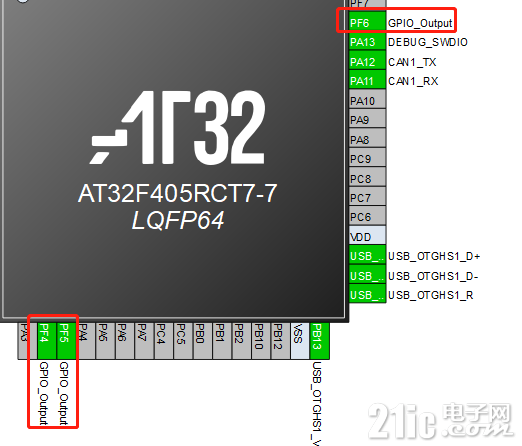

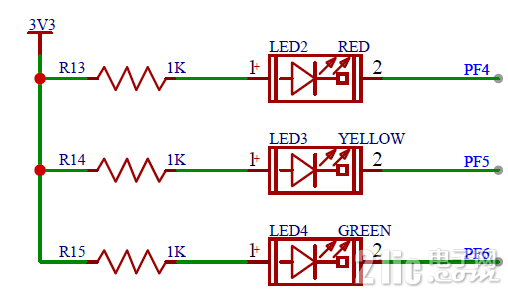

然后LED，板上用的是 PF4 PF5 PF6三个GPIO，配置为输出
然后NVIC页面，打开这个systick的中断，如果是裸机编程，需要用它来实现任务切换

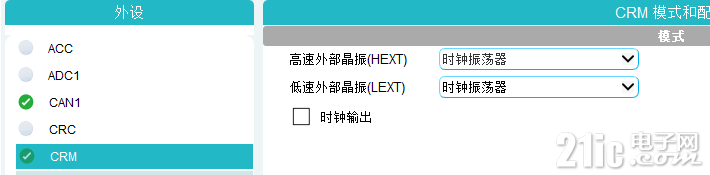

然后配置时钟，这里打开高速晶振和低速晶振，板上带了这两个晶振的
然后到时钟配置页面，设置外部晶振频率12M，主频216M
其他的暂时不配置，后面有需要再配。这里点击生成代码

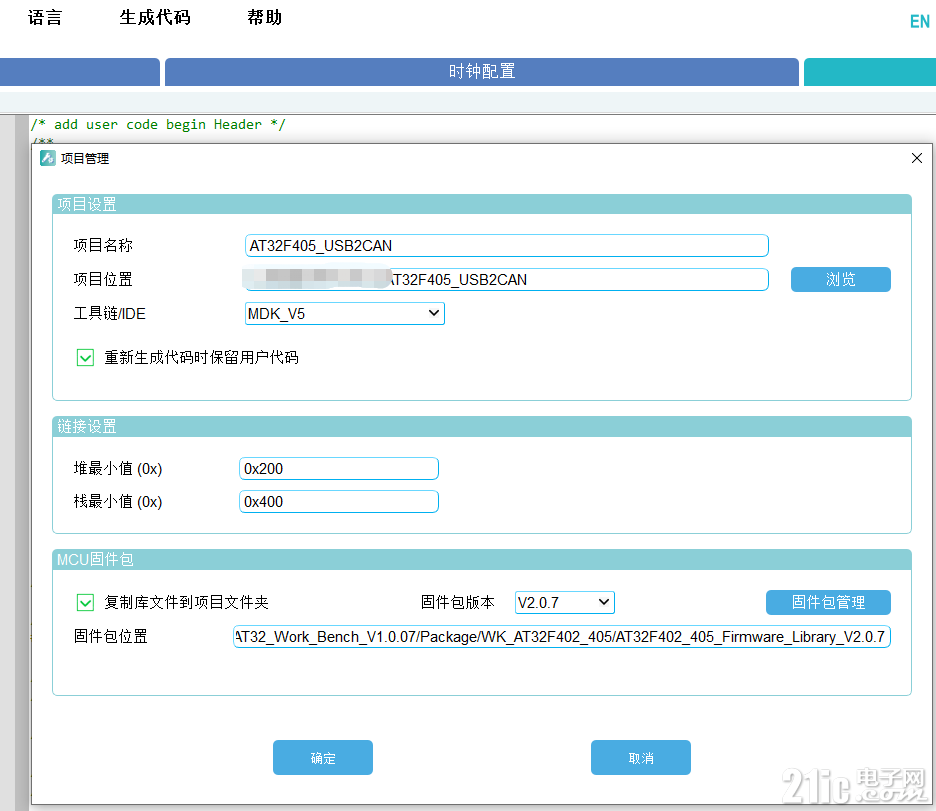

生成代码这里，要选择工程目录，另外还要配置一个firmware目录，这个firmware可以从上述官网下载地址处下载
下载完之后选择固件包管理，然后选择放置了此firmware压缩包的目录即可。
完成上述配置之后，点确认，然后在这个目录下，可以看到生成的工程，MDK的配置放在project目录下。libraries为外设库，middlewares为中间件，如USB协议栈等。
然后要安装一下MDK5的pack，在官网下载链接的这个位置
下载之后选择这个文件安装
安装后打开工程，配置一下编译工具链，即可执行编译
然后如果需要下载到板上运行，需要配置一下下载器型号
配置之后点击下载按钮，即可下载到板上运行。到这里，工程就建立好了。
国产MCU带图形化配置工具的不多，AT32这方面做到了差异化，这种方式比直接移植SDK里面的demo便捷不少。
但是这个工具的功能还略简陋，尤其是第三方组件无法配置。目前国外的产品，比如stm32cubemx或者瑞萨的RASC等，都具备配置第三方组件的功能。
|
