1. 概述
        国产FPGA是最近几年起来的产品,具有性价比高特点。而GOWIN属于国产FPGA成员,在服务和芯片都是比较大的优势,很多用户都用在LED控制,电机控制,PLC设备上,以及用于替换Lattice厂家中低端的芯片。
      GW1NR-9 开发板采用GW1NR-LV9LQ144P器件,是属于小蜜蜂系列。小蜜蜂系列芯片具有低功耗,瞬时启动,高安全性,低成本,方便扩展等特点。
板子扩张性容易,帮助用户快速进入国产FPGA。
      GW1NR-LV9LQ144P器件,内置大容量64Mb PSRAM,对于LED屏体控制,伺服电机控制、传感器采集、图像采集、接口转换很合适。
      GW1NR-LV9LQ144P器件支持MIPI输入输出功能,直接硬件连接。可直接驱动MIPI的屏体和MIPI摄像头数据采集。
      GW1NR-9 开发板采用全部引出IO,并且做了等长处理。
      GW1NR-9 开发板内核电压和BANK VCCIO电压已经分离,电压可以从3.3,2.5,1.8,1.2V选择,方便客户扩展多种电平。户可以选择不同电压适配不同的IO口。其中每个VCCIO也是独立供电,无需转换芯片,提高接口速度、降低成本。
      GW1NR-9 开发板板载USB转串口,方便客户调试参数,
      GW1NR-9 开发板板载大容量128Mb Flash, SPI IO速度可以104MHz,可用于数据存储,FPGA配置功能。
2 . 特性

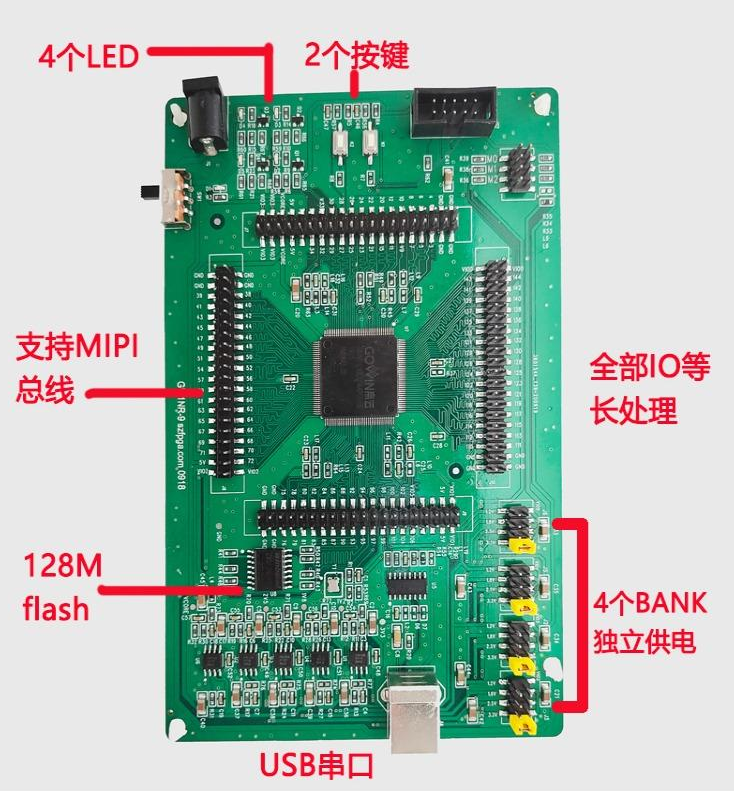

        GW1NR-9 开发板具有以下特性:
       1). 主芯片:GW1NR-LV9LQ144PC6/I5,内置大容量64Mb PSRAM。
2).支持MIPI  8路输入输出,速度可到1500Mb/s。
3).内置配置Flash,无需外部配置芯片。
4). 内核,4个BANK VCCIO独立电源。
5).VCCIO电源多个选择,1.2、1.8V、2.5V、3.3V ,无需电平转换芯片,最大化IO速度。
6).全部IO引脚引出,并在引脚座标记,方便操作识别
7).全部IO做等长处理,芯片时序保证。
8).芯片内置晶振,也可以分频。
9). 板载晶振50M,宽电压支持1.8-3.3V。
10).4个LED,2个按键。
11).板载USB串口,方便调试参数和命令。
12).板载高速SPI FLASH,高速104MHz,支持4线,可以用于数据存储读取。
13).DC5.2mm电源接口,结实耐用。
14).低功耗,USB转DC 5V供电。

4. 配套板    1) 配套的HDMI  输出SII9022A模块

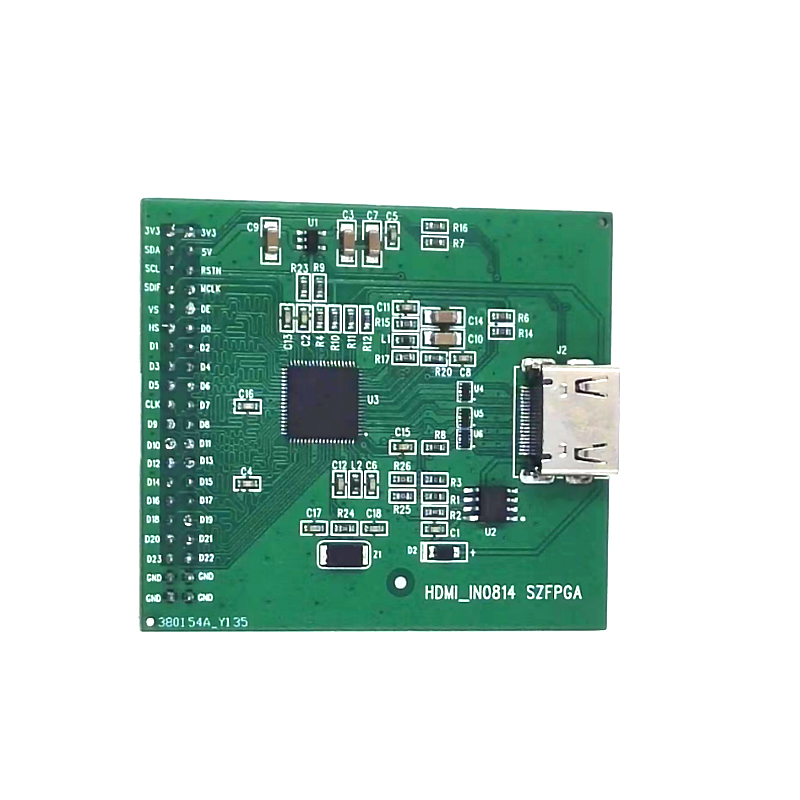

        HDMI输出SII9022A

   2) 配套的HDMI  输入SII9293C模块

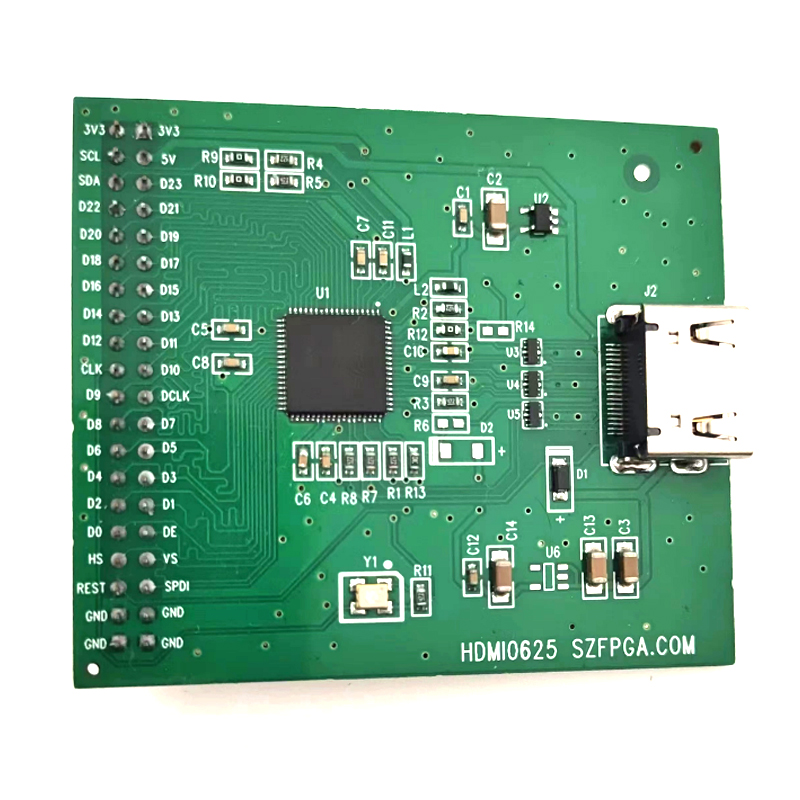

        HDMI输入SII9293C

      3) 配套的RGMII千兆以太网 RTL8211FD模块
     千兆以太网 RTL8211FD模块

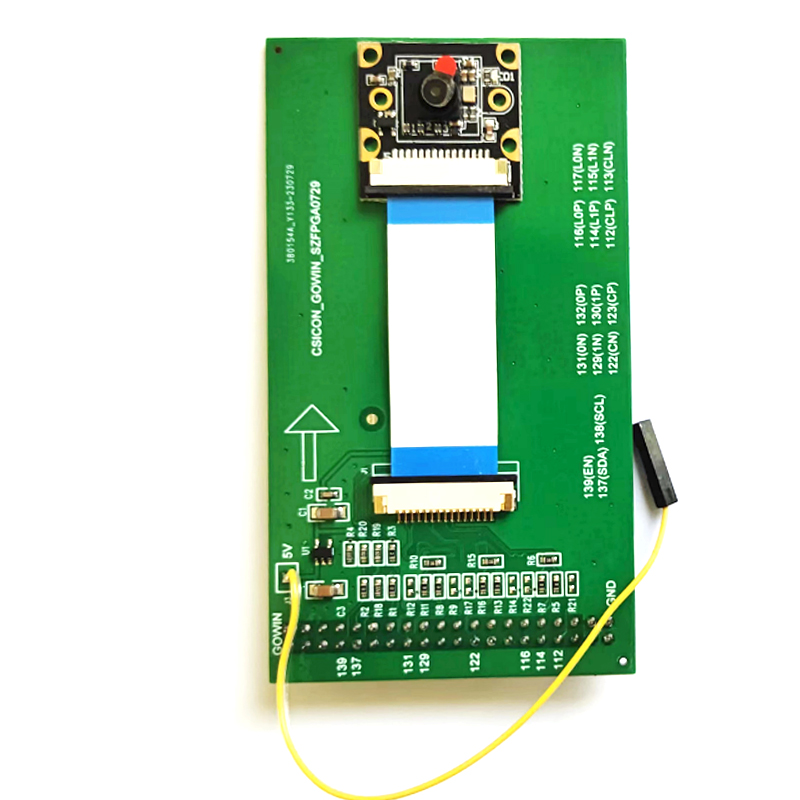

   4) 配套的MIPI CSI模块IMX219


      MIPI CSI模块IMX219

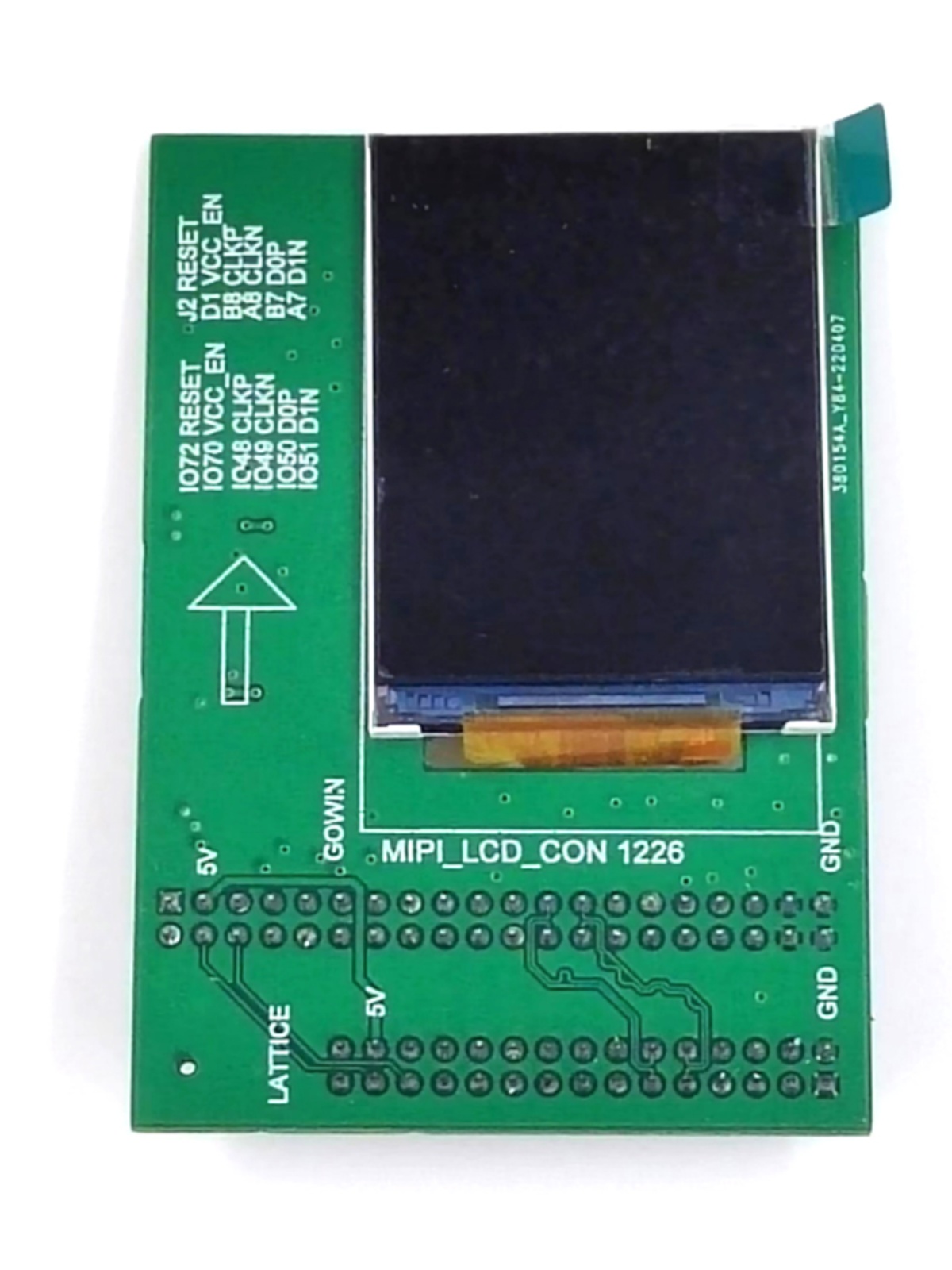

     5) 240*320 DSI MIPI 屏,1线模式,已经包含在开发板代码中。

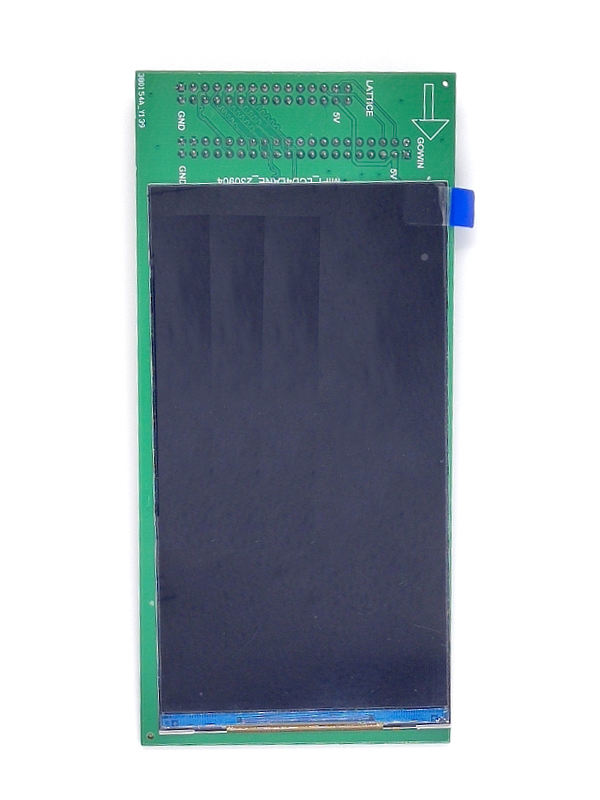

   6) 720*1280 DSI MIPI屏,4线
