SC02E —— 2按键带自校正功能的容性触摸感应器 ——
SC02E是2按键带自校正功能的容性触摸感应器，高性能，低功耗，最低工作电压1.65V，待机2uA，有超强稳定性和抗干扰能力。 触摸按键相比传统按键，不仅结构设计简单美观，而且防水、抗干扰、一致性好，在节约成本的同时实现产品科技感和质感的提升，所以广泛应用在家居家电、健康医疗、消费电子等领域。
目录 一 概览 二 芯片功能 三 应用案例 四 详细参数
概 览 Overview
01概述<<<< SC02E 是带自校正的容性触摸感应器，可以检测2个感应盘是否被触摸。它可以通过任何非导电介质（如玻璃和塑料）来感应电容变化。这种电容感应的开关可以应用在很多电子产品上，提高产品的附加值。 02特性<<<< 2 个完全独立的触摸感应按键 保持自动校正，无需外部干预 按键输出经过完全消抖处理 并行一对一输出 所有按键共用一个灵敏度电容 感应线长度不同不会导致灵敏度不同 1.8V ~ 5.5V 宽工作电压范围 符合 RoHS 指令的环保 SOP8 封装
03封装<<<< 采用SOP8封装
芯片功能 Functions01初始化时间<<<< 上电复位后，芯片需要200ms进行初始化，计算感应管脚的环境电容，然后才能正常工作。
02灵敏度设置<<<< 灵敏度由CDC端口接的电容值决定。数值越小，灵敏度越高。电容范围是最小5pf，最大100pf。数值越小，灵敏度越高。 03自校正<<<< 根据外部环境温度和湿度等的漂移，按键电容基准参考值也会发生漂移，芯片会自动调整校正每个按键的电容基准参考值，以适应当前环境的变化。 04触摸反应时间<<<< 每个通道大约每隔2.8ms采样一次。经过按键消抖处理以后，检测到按键按下的反应时间大概是18ms，检测按键离开的反应时间大概是12毫秒。所以检测按键的最快频率大概是每秒20次以上。 05输出逻辑<<<< 触摸输出有两种状态：弱高或强低。有触摸时，输出强低，无触摸时，输出弱高。 06采样时间<<<< SC02E芯片可工作于睡眠模式，如果没有触摸的时间超过16秒，芯片进入睡眠模式。在睡眠模式中，按键的采样间隔会变长，电流消耗（Idd）会减小。如果检测到按键，芯片马上离开睡眠模式，进入正常模式。 正常和睡眠模式下采样周期图示 注: Ts: 单个按键采样周期，长度大约920微秒 Tsin: 正常工作模式下采样间隔，长度大约2.8毫秒 Tsis: 睡眠模式下采样间隔，长度大约250毫秒
应用案例 Application01应用电路<<<< ![]() 应用电路图 注: Cmod: 电荷收集电容, 通常取值范围在1nf~10nf，典型值是4.7nf Cdc: 灵敏度电容，取值范围是最小5pf，最大100pf, 电容取值越小，灵敏度越高 OUT0~OUT1输出引脚内部集成10K的上拉电阻，可以直接与单片机连接，无需再接上拉 02重要指标<<<< SC02E按工业级设计，有超强稳定性及抗干扰能力。芯片支持动态CS 10V，EFT 4KF，ESD接触式8KV，空间15KV。
03应用场景<<<< 替代机械开关 家庭应用（电视、显示器、键盘） 玩具和互动游戏的人机接口 门禁按键 灯控开关 密封键盘面板

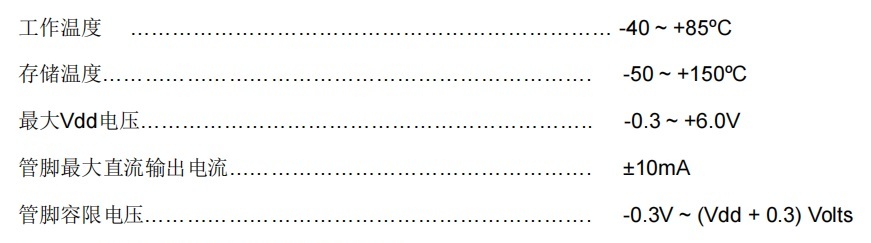

详细参数 Detailed parameters01额定值<<<< ![]() 注意: 超出上述值可能导致芯片永久损坏
02电气特性<<<< ![]()
电气参数图 TA = 25℃
注： 1 如果感应管脚寄生电容超过2.5倍的Cdc电容，芯片不能正常工作（绝大多数情况无需考虑这个限制） 03封装尺寸<<<< ![]()
