AT32WorkBench常用功能6--定时器PWM输出配置
定时器PWM输出 本文主要介绍如何基于AT32 WorkBench配置定时器PWM输出 硬件环境 l AT-START-F423 l 逻辑分析仪
软件环境 l AT32 Workbench l MDK5 l DSView
配置步骤

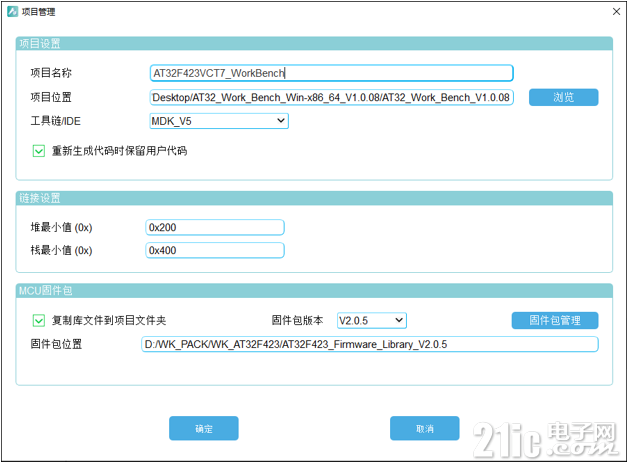

1 打开AT32 WorkBench新建AT32F423工程
2 配置系统时钟（如果使用默认内部HICK倍频到150MHz，客户跳过此步骤2） 2.1 打开外设CRM配置HEXT为时钟振荡器，如下图
2.2 打开时钟配置 3 选择合适的PIN作为PWM输出PIN，定时器通道TMRx_CHx都可以作为PWM输出PIN。本案例使用PA1，在PIN布局界面PA1上单击左键选择TMR2_CH2，随即PA1变成黄色成为欠配置状态
4 根据需要的周期和占空比配置定时器PWM输出参数 配置外设TMR2通道2如下图，随即PA1变成绿色成为已配置状态
5 点击“生成代码”生成MDK5代码工程
6 在MDK5上编译，并下载代码到AT32F423 MCU 上

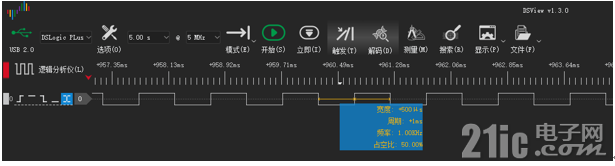

7 复位运行AT32F423 MCU，用逻辑分析仪观察PA1上有1k频率的PWM波形，波形如下图
|
