新定义隔空触控技术---创新技术应用提供方案成本竞争优势

[复制链接]
452|1
手机看帖
扫描二维码
随时随地手机跟帖
跳转到指定楼层
楼主
classroom|  楼主 | 2024-7-3 15:39 | 只看该作者 回帖奖励 |倒序浏览 |阅读模式
基于电容式触控的HMI人机交互已成为智能家电、生活电器、IOT等行业的主流解决方案,具有易操作、响应快、成本低、无开孔等优点。
使用弹簧作为电容式感应盘,可以得到更灵敏的电容感应变化量和抗干扰能力,因此是当前电容式触控的主流方案。
但是弹簧感应盘的方案会造成PCBA厚度较厚,一般会达到1cm厚度以上,要求显示器件有较强的穿透能力,所以一般采取设计制作专用数码显示屏的方式,整体成本昂贵,显示内容也只有固定的方式,开发者无法实现显示内容自定义。
另外弹簧感应盘受限于焊接工艺,无法实现全流程SMT工艺,需要人工焊接、矫正,从而增加了额外的生产成本。

图1:弹簧触控方案

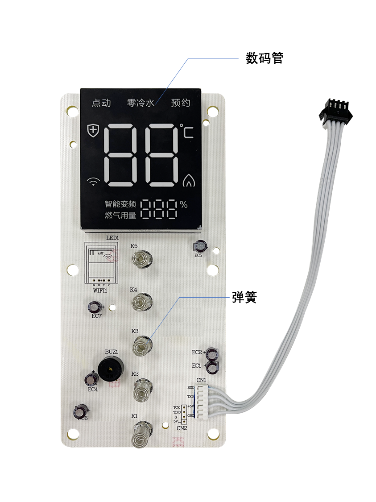

图2:弹簧触控和定制数码显示屏实物

新定义触控MCU内置高灵敏触控电路,信噪比高达100:1,可以轻松实现隔空触控,以替代传统弹簧按键方式。
PCB上覆铜作为电容式感应盘,感应盘与按键面板之间允许3mm的空气间隔,可满足超薄触控面板、微型曲面、超厚面板、手套操作等应用场景,优化产品结构与外观,大幅度降低产品生产工艺难度,提升生产良率。

图3:新定义隔空触控技术

图4:新定义隔空触控技术的实质是超高的信噪比

应用案例:超薄触控显示面板
方案介绍:基于新定义隔空触控技术实现薄至5mm的触控显示面板
方案要点:
1)     体积较大的电源类元器件置于PCB的背面,PCB正面放置显示和触控电路,可以有效降低PCB板与盖板之间的厚度;
2)     使用成本更低,排列更灵活的LED灯组合替代数码显示屏,实现自定义的显示功能,通过设计一个显示花架磨具的方式贴合或灌胶解决LED散光问题;
3)     使用新定义隔空触控技术避免面板与PCB之间空隙问题或装配差异影响,实现稳定触控;
4)     膜贴可以定制各种图案,成本低廉,顶层盖板防水,免开孔;

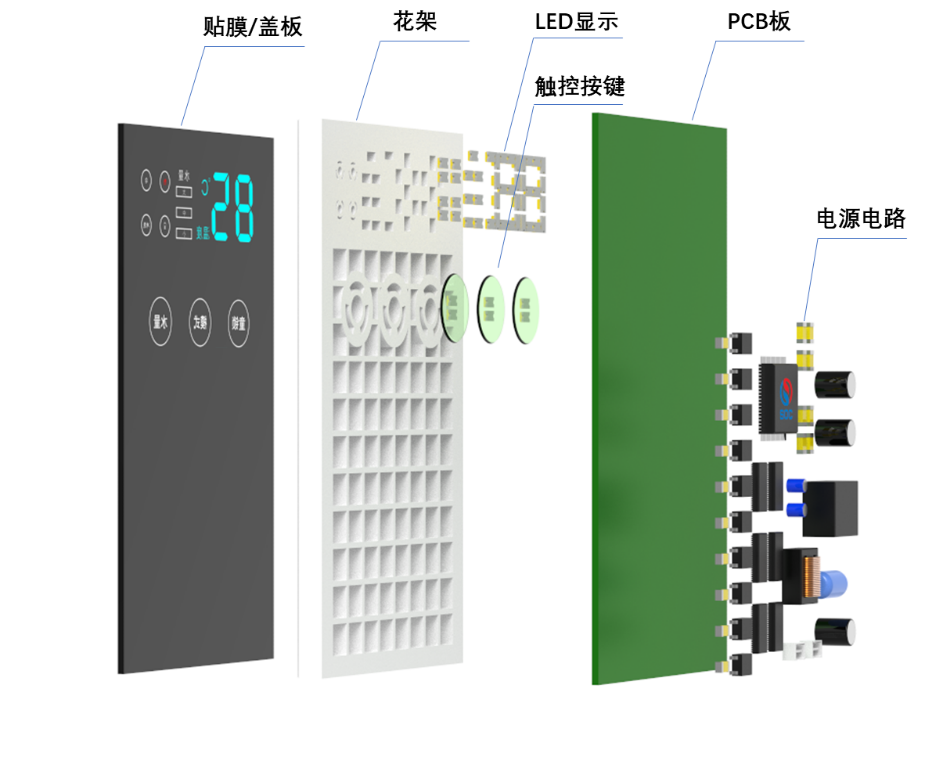

图5  超薄触控面板背面示意图

图6  超薄触控面板正面示意图

方案优势:
1.    超薄触控显示面板,整板厚度可以薄至5mm;
2.    整机BOM降低,省弹簧免焊接,无须定制价格高昂的数码显示屏,全SMT工艺,节省人工;
3.    支持触控按键和显示区域叠合或分立,开发者可以灵活自定义显示内容;
4.    新定义隔空触控技术可以稳定通过10V 动态CS测试;

应用产品:
     白电、小家电、厨电、工业控制、IOT、消费类等所有触控类产品。
