首先,感谢二姨和灵动微厂商提供测评机会,也很荣幸能够成为本次MM32F5330测评入选者。这也是个人第一次参与灵动微MCU测评。话不多说,先来一篇开箱贴。
一、开箱
虽然入选了,不过这两天才收到快递,听说是快递地址发错了。
MM32F5330开发板外包装是这样的。
打开外包装,开发板使用防静电袋子装着,里面还放着海绵以及小型螺丝刀
开发板长这样。黑色的开发板总感觉有一种高级的感觉
二、板载资源
1、开发板硬件框图如图
2、开发板图上看,有以下板载资源
有5个按键(1个复位按键、1个唤醒按键、3个用户按键)、4个用户LED灯、1个EEPROM存储器、1个FLASH存储器、1个蜂鸣器、3个电位器、引出1个I3C接口、包含CAN总线接口,2个typec接口,板载12M晶振、32.768Khz晶振。另外就是支持ARduino 排针和GPIO排针。
三、硬件介绍
1、主控介绍

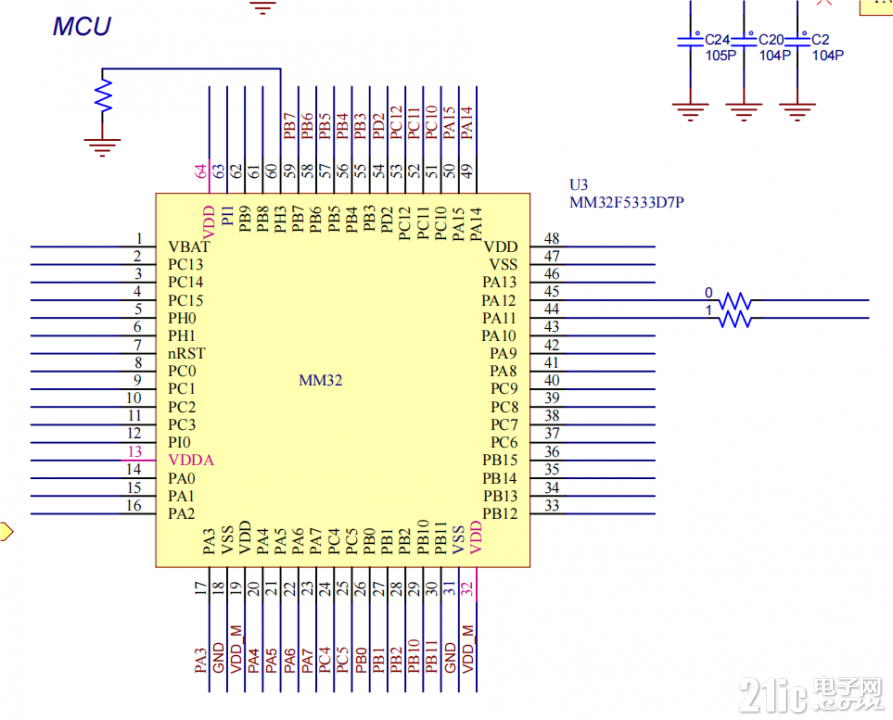

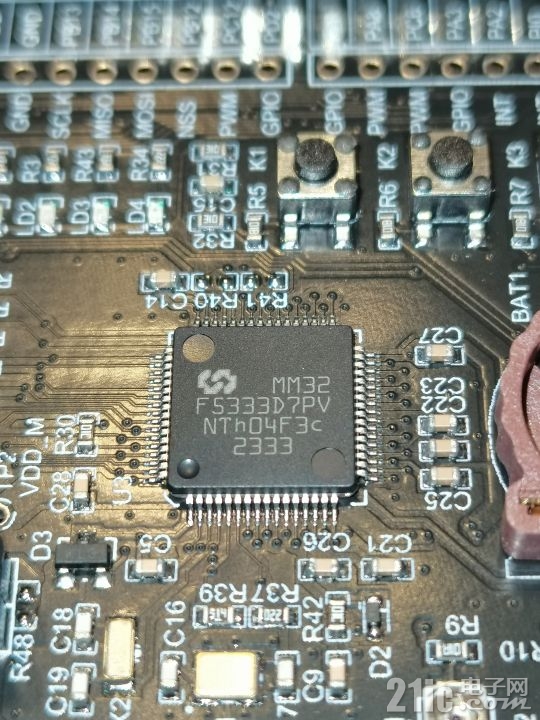

开发板采用的是MM32F5330D7PMCU作为主控芯片。
如图
该主控有以下特点:

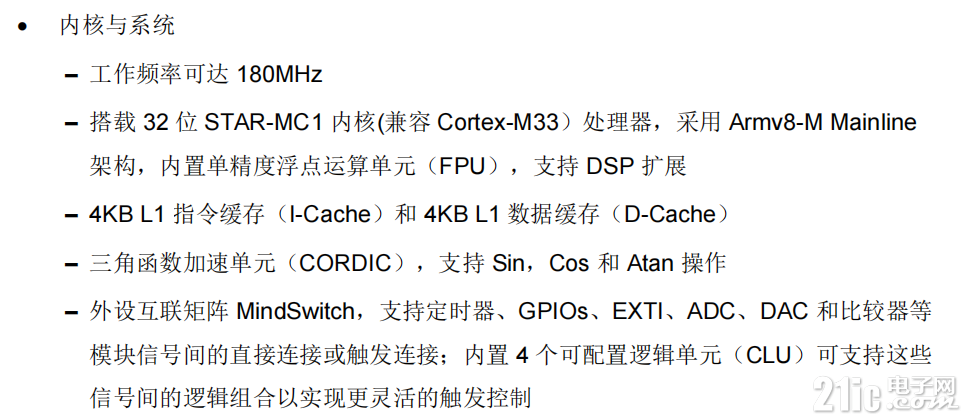

1)该主控搭载的是安谋科技授权的 Arm®v8-M 架构“星辰”STAR-MC1 内核(兼容 Cortex-M33)处理器,主频高达180Mhz。

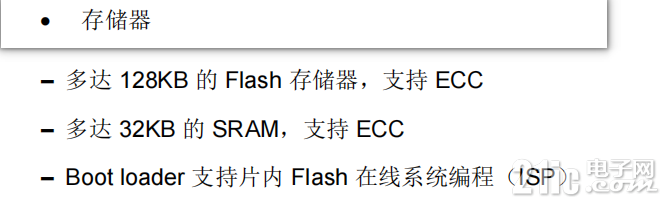

2)存储容量为128KB,SRAM容量为32KB;中规中矩。

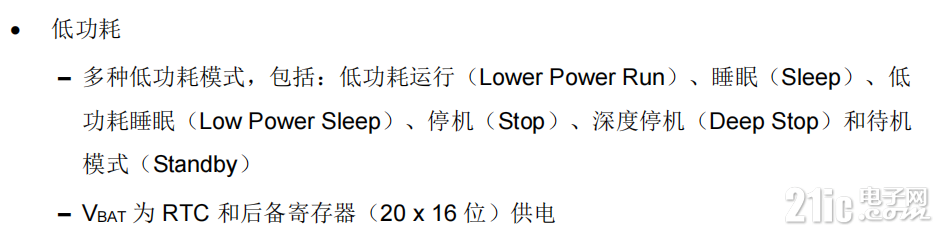

3)支持多种低功耗模式
4)多通道DMA控制器
5)13个定时器
6)14个通信接口

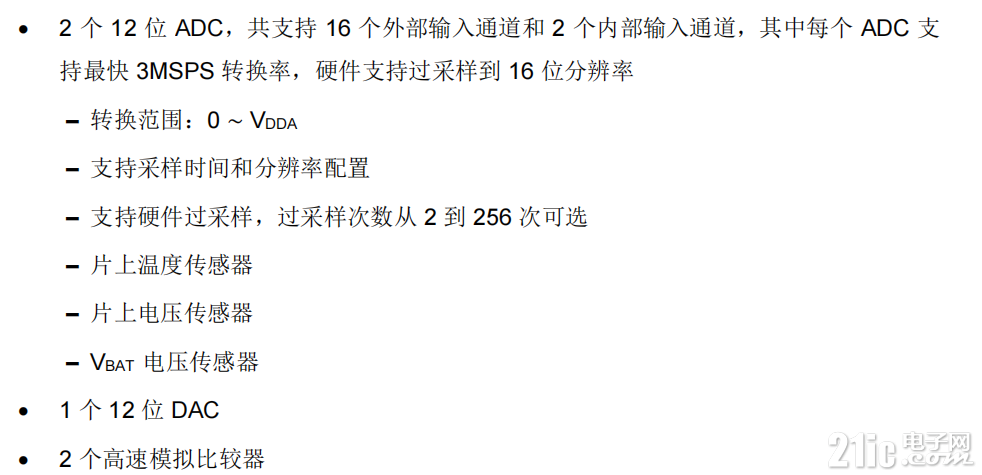

7)模拟外设有2个12bit ADC;1个DAC;2个高速比较器。

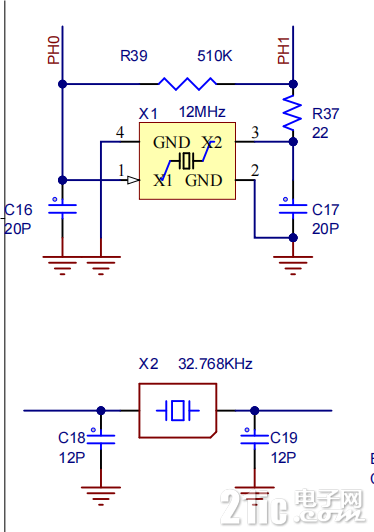

2、板载两颗晶振

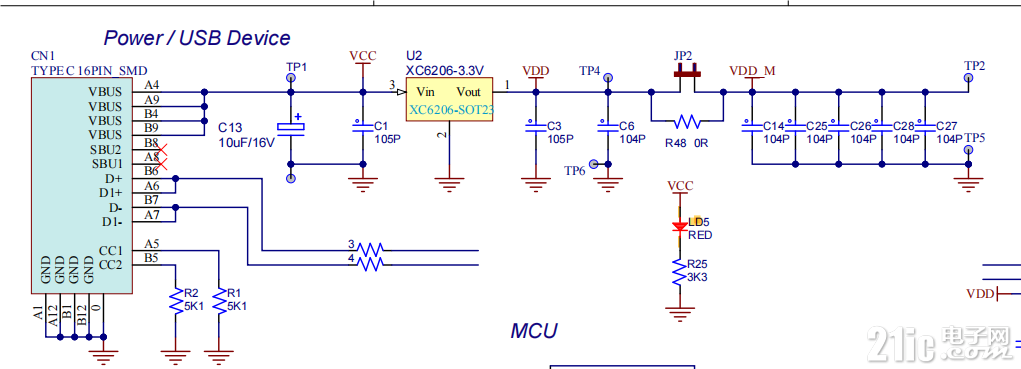

3、电源设计

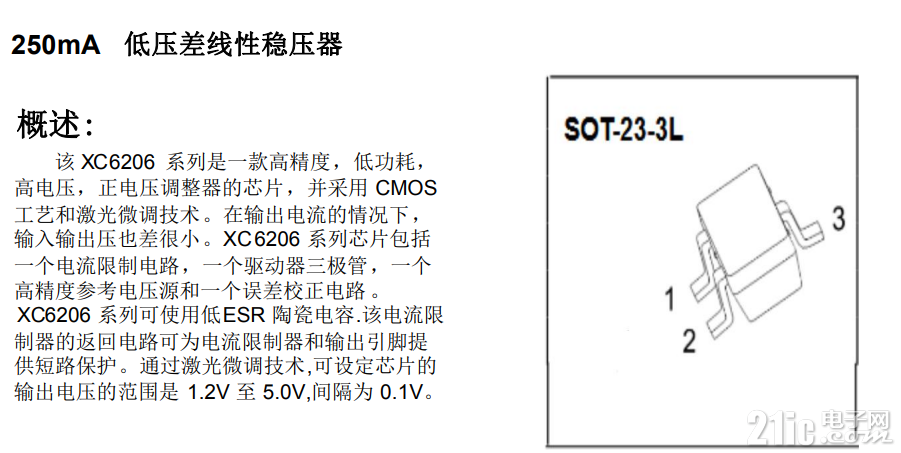

采用XC6206LDO,作为5V转3.3V的芯片,最大输出电流为250MA;同时type c 作为USB devices
4、USB设计
采用CH340E 串口转USB芯片
5、电位器
采用100与10K电位器,进行分压的调节,便于ADC采集电压。

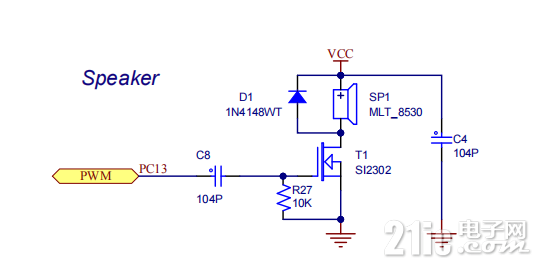

6、蜂鸣器
采用一个SI2302 MOS管驱动无源(外部驱动)蜂鸣器,蜂鸣器需要使用脉冲频率进行发声。

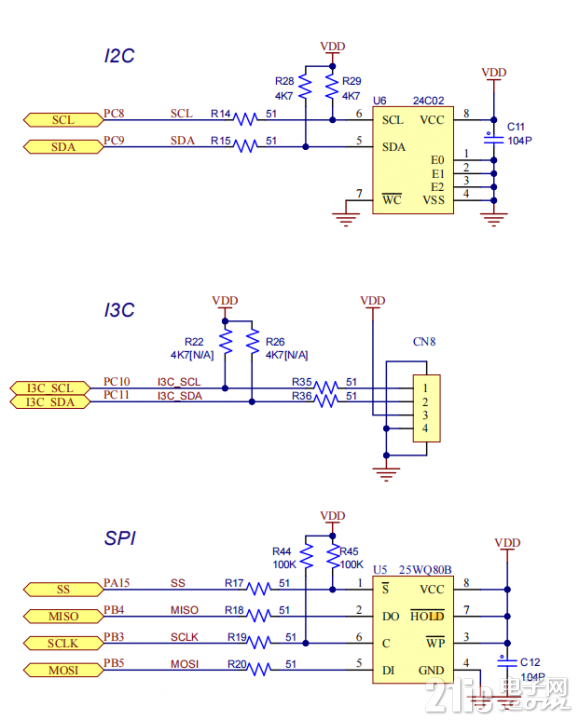

7、存储和I3C接口
EEPROM存储器采用24C02存储芯片;FLASH芯片采用25WQ80B存储芯片。
8、LED和KEY
LED采用共阳极接法,低电平驱动;
3个KEY采用低电平触发、1个按键采用高电平触发。
四、查找资料

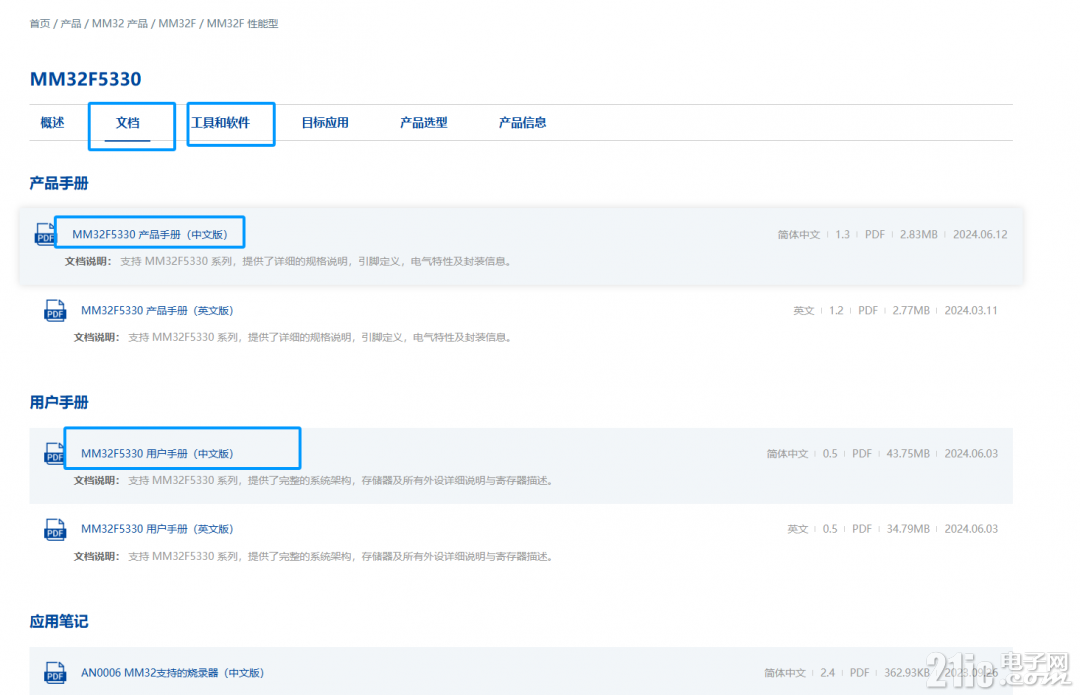

上海灵动微电子股份有限公司 (mindmotion.com.cn)
官方页面资料,还是很清晰的

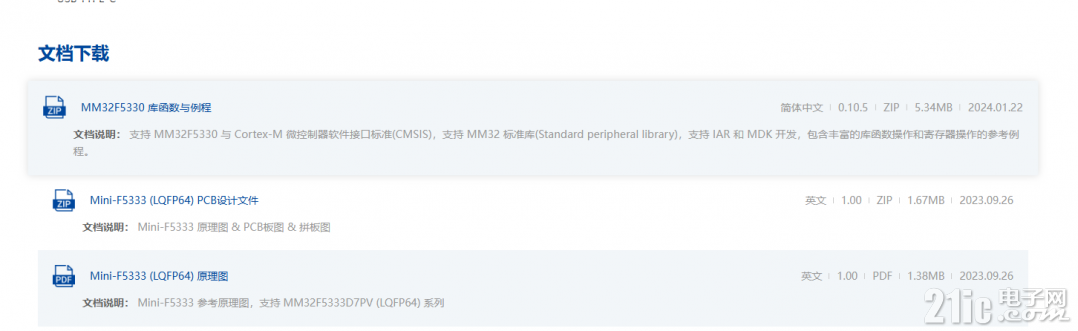

上海灵动微电子股份有限公司 (mindmotion.com.cn) 开发手册、工具
好了,MM32F5330开发板开箱就到这里了,下一篇就开始环境搭建。
|
