CW32F030_Motor原理图

只看该作者 · 2024-10-11 19:31

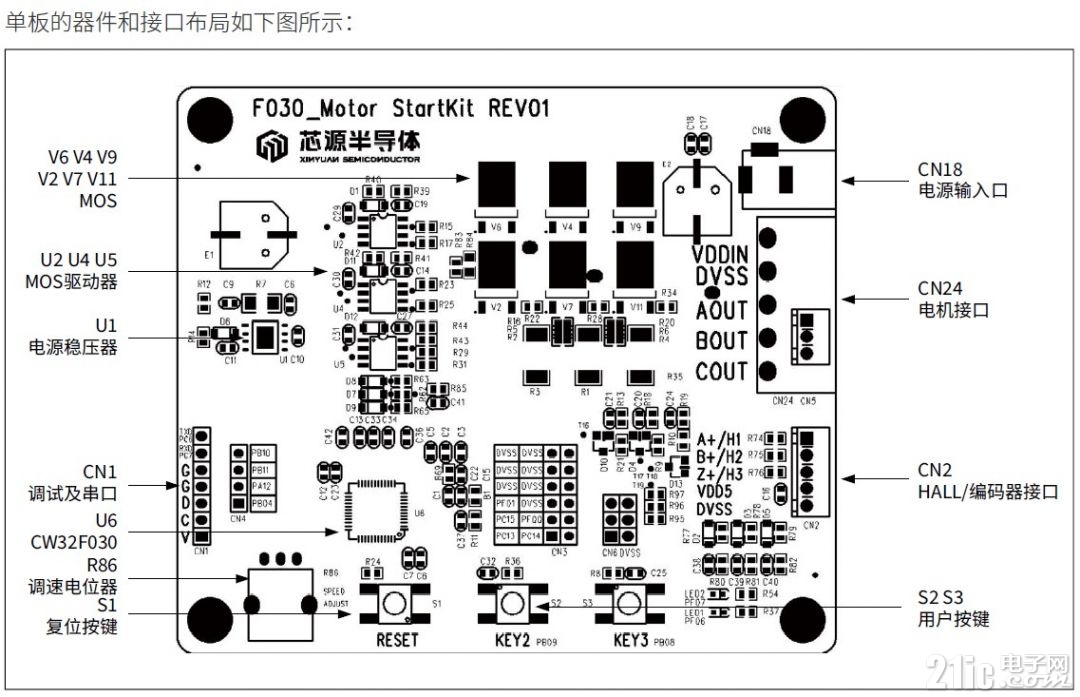

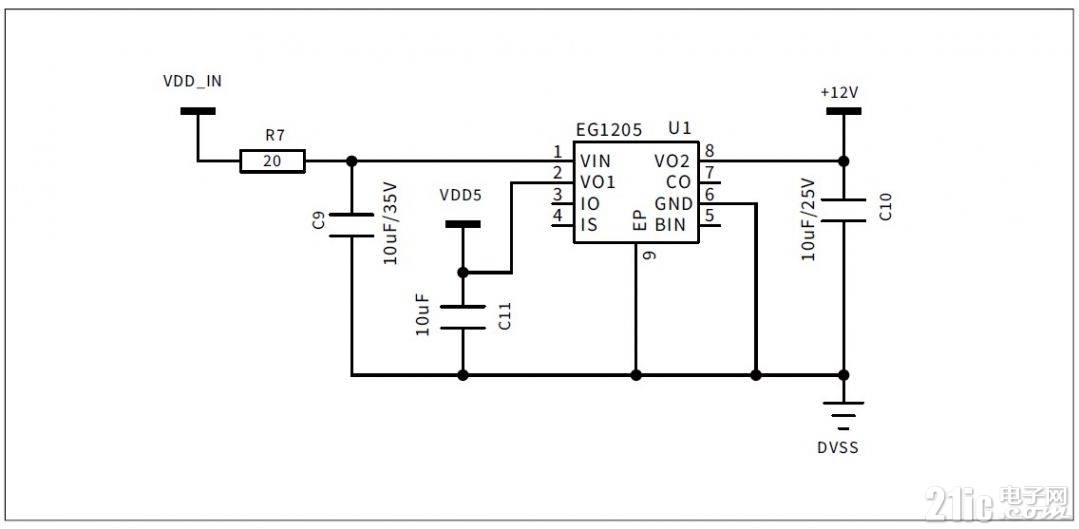

1）辅助电源（12V 5V 双线性稳压电源）

EG1205 为双LDO 芯片，输入最大支持24V（建议输入12V~15V），输出12V 和5V 两路稳压电源。12V 电
源用于给MOS 驱动器提供电源，5V 为MCU 系统电源。芯片底部建议铺铜，增强散热能力。

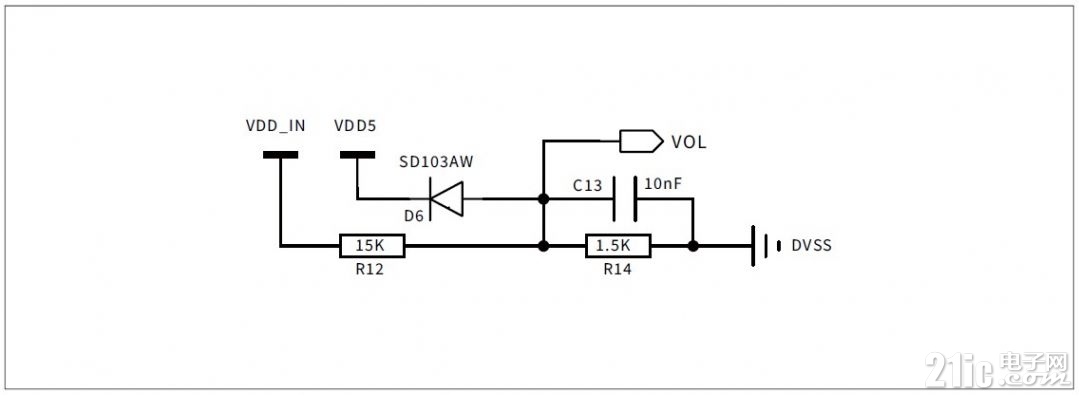

2）母线电压检测

VDD_IN 经过15K 和1.5K 电阻分压送入MCU 端口采样，用于检测母线电压。

只看该作者 · 2024-10-12 10:37

CW32F030_Motor开发板哪里可以买到？

只看该作者 · 2024-10-12 11:22

EG1205 为双LDO 芯片，输入最大支持24V（建议输入12V~15V），输出12V 和5V 两路稳压电源。

只看该作者 · 2024-10-13 15:35

VDD_IN 经过15K 和1.5K 电阻分压送入MCU 端口采样，用于检测母线电压。
