一、前言背景
不知道有没有和我一样，对通信协议的使用，到今天为止，熟悉的就只有串口、SPI这些；于是最近发奋图强，把CAN和MODBUS看了一遍，也顺带了解了RS485接口的一些知识，做个笔记记录一下。
二、常见接口划分

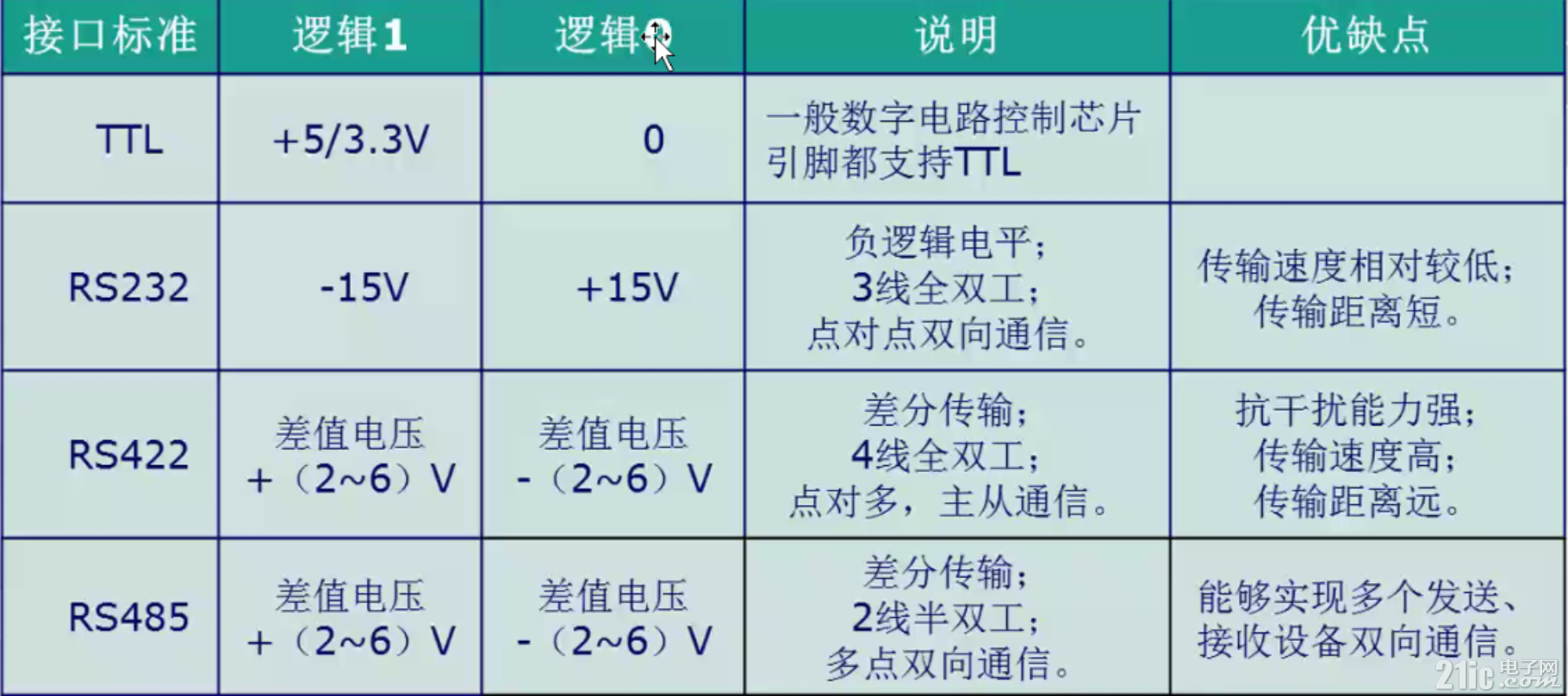

在网络上可搜索的资料里面，RS485、RS232、RS422这三个接口似乎总会同时出现来做对比，他们的区别如下：图片摘自CSDN@一只特立独行的猪
三、RS485概述
（1）简介
RS485是美国电子工业协会（Electronic Industries Association，EIA）于1983年发布的串行通信接口标准，经通讯工业协会（TIA）修订后命名为 TIA/EIA- 485-A；是一种工业控制环境中常用的通讯协议。
（2）特点
① RS485采用半双工工作方式，支持多点数据通信；
② RS-485采用平衡式发送和差分接收方式实现通信，由于传输线通常使用双绞线，又是差分输入，所以有极强的抗共模干扰能力；
③RS485的最远通讯距离可达1200米。
④RS485支持多节点，一般最高可达32个。
（3）差分信号传输
①在差分信号中，逻辑0和逻辑1是根据两根信号线之间的电压差来表示的。
逻辑0：两根信号线的电压差在-2V - -6V之间。
逻辑1：两根信号线的电压差在+2V - +6V之间。
②在一般的情况下，只有通信距离超过300米时才会在开始端和结束端增加终端电阻。
③RS485为半双工通信，在进行收发互换时，应该给予相应的延时，否则容易出现收发不正常或者数据错误的现象。
（4）485芯片接口定义图

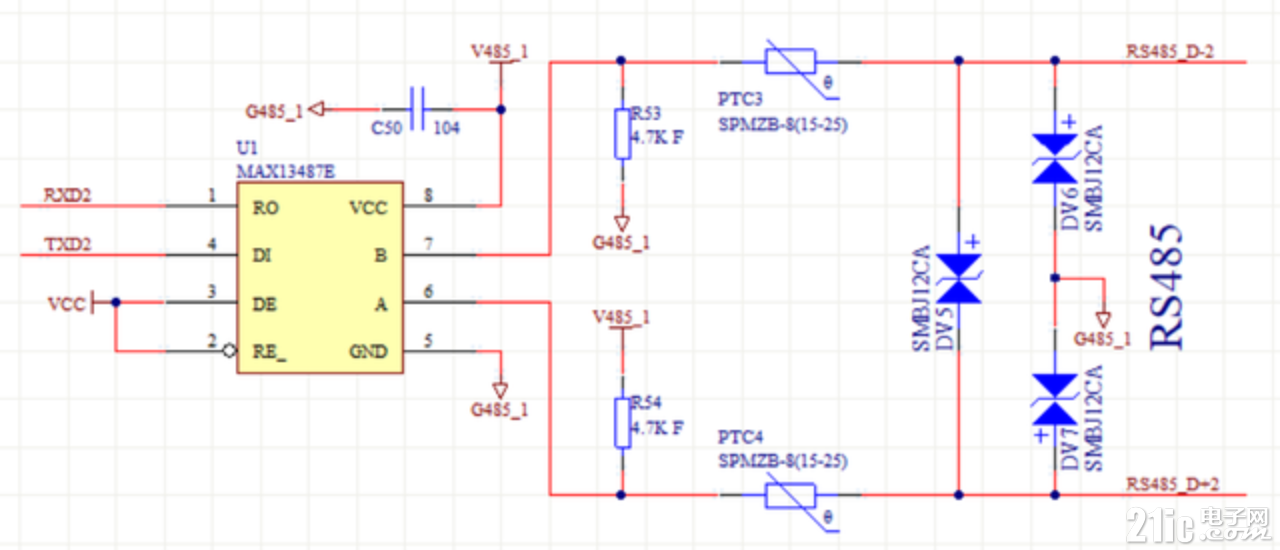

（5）485芯片基础电路原理图
欢迎各位大佬在评论区补充指导。
|
