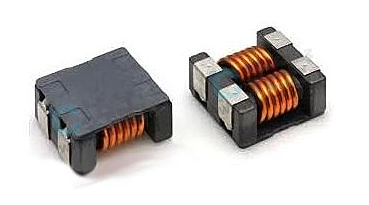

共模电感（Common Mode Choke），也称为共模扼流圈，是一种专门用来抑制电磁干扰（EMI）的电子元件。它主要用于滤除信号线上的共模电磁干扰，同时也有助于减少设备自身对外界的电磁干扰，从而改善电磁兼容性（EMC）。共模电感通过其特定的结构设计，对共模电流具有较高的阻抗，而对差模电流的影响较小，因此可以有效地允许正常的差模信号通过，同时抑制共模噪声.
共模电感通常由两个绕在同一磁芯上的线圈组成，这两个线圈的匝数和绕制方向相同，但相位相反。这种设计使得当共模电流通过线圈时，由于电流方向相同，磁通量相加，导致电感量增大；而当差模电流通过线圈时，由于电流方向相反，磁通量相互抵消，导致电感量接近零.
![]()
在实际应用中，共模电感广泛用于电源模块的输入端，与电容器配合使用，形成滤波网络，以减少电源线上的高频噪声。此外，它们也被用于高速数据通信线路，如USB、以太网等，以减少电磁干扰，保证数据传输的质量和速度.
|
