概述CH634是符合USB3.2 Gen1协议规范的4端口USB超高速HUB控制器芯片，单芯片集成4口USB HUB和USB PD功能。CH634具有独立的SS HUB控制器和USB2.0 HUB控制器，内置5组SS PHY、5组USB2.0 PHY和2组PD PHY。CH634芯片的上行端口支持USB3.0超高速5Gbps、USB2.0高速480Mbps和全速12Mbps，下行端口支持USB3.0超高速、USB2.0高速、全速和低速1.5Mbps。 CH634W8G内置两组Type-C双通道USB3.0 PHY和双PD PHY，兼容USB-C 线缆和连接规范，原生支持Type-C正反插自动识别，原生支持PDHUB和Type-C电源15W快充。
CH634支持高性能的并发处理MTT模式，采用工业级设计，外围精简，可应用于计算机和工控机主板、扩展坞、外设、嵌入式系统等场景。

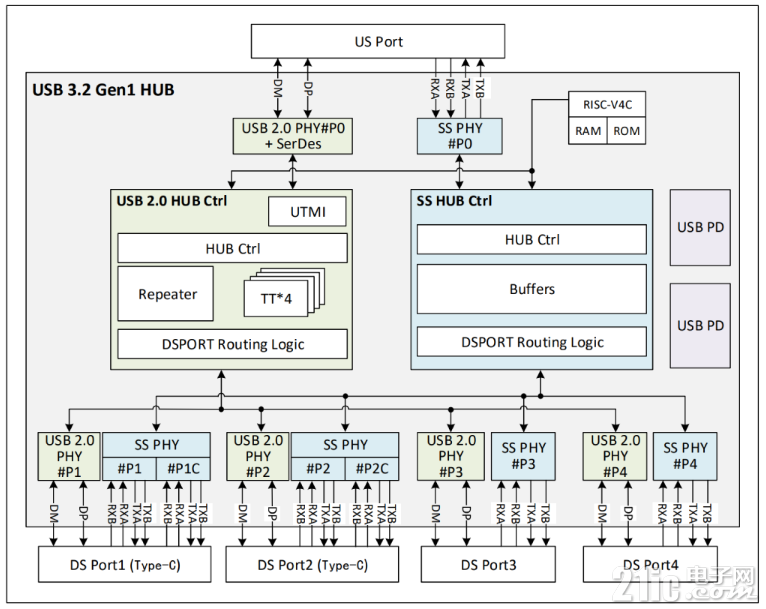

下图为CH634的系统框图。 特点- 4口USB3.2 Gen1 HUB集线器，提供4个下行端口，支持USB3.2 Gen1(5Gbps)，并且向前兼容USB3.1、USB3.0、USB2.1、USB2.0、USB1.1、USB1.0协议规范
- USB3.2 Gen1 HUB模块支持符合USB3.2 Gen1协议规范的U0/U1/U2/U3电源管理模式
- 部分型号内置两组自研的Type-C双通道USB3.0 PHY，原生支持Type-C正插和反插
- USB2.0 HUB模块支持符合USB2.1协议规范的L0/L1/L2/L3电源管理模式
- 支持低成本的STT或高性能的MTT模式，MTT为每个端口配置独立的TT实现高速传输
- 内置两路USB PD PHY，原生支持Type-C电源15W快充，支持PDHUB和扩展坞
- 支持BC1.2充电协议和CDP
- 兼容USB Type-C线缆和连接规范，3种C口工作模式，支持下行双C口或上行C口
- 支持GANG整体联动电源控制和GANG整体过流检测
- 部分型号支持各端口独立电源控制和各端口独立过流检测
- 自研的HUB专用USB PHY，低功耗技术，支持自供电或总线供电
- 部分型号支持SMBus总线，支持主板集成和管理
- CH634M和CH634W8G支持上行**换功能，便于2个USB主机管理多个USB设备
- 支持通过I/O引脚配置独立或整体控制、供电模式等功能
- 可通过外部EEPROM、外部FLASH或内部EEPROM配置HUB芯片是否支持复合设备、不可移除设备、自定义VID、PID、端口配置和USB厂商、产品、序列号字符串描述符等
- 内置信息存储器，针对行业特殊需求可批量定制厂商或产品信息及配置
- 集成了3.3V的LDO调压器和1.2V的DC-DC降压器，支持外部5V电源供电，外围精简
- 部分型号支持外加Type-C接口芯片CH211实现28V高压PDHUB和扩展坞
- 青稞RISC-V处理器内核、超速USB、高速USB、USB PD等控制器和物理层收发器IP全自研，各模块紧密协同，效率高成本低，免除IP授权费
- 提供QFN32、QFN46C5、QFN88等多种封装形式

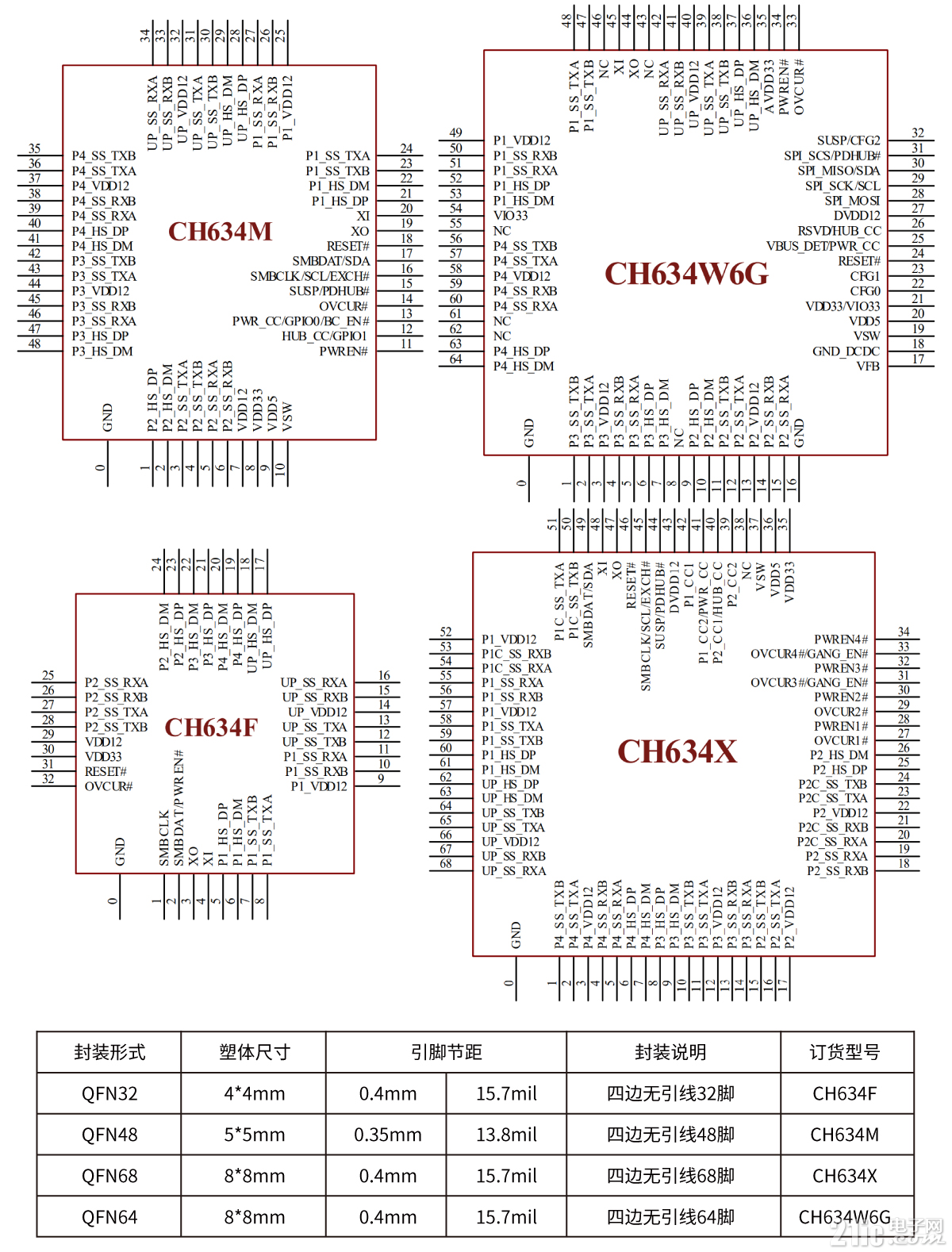

封装
参考资料下载：CH634DS1.PDF - 南京沁恒微电子股份有限公司
|
