【前言】
刚刚收到开发板，虽然在论坛的介绍以及前言有一些大佬们已经对这块开发板进行了各方面的展示。但是自己对开发板的介绍，是对开发板的一般了解与熟悉掌握的必要过程。本篇将展示开发板的实物图片，并进行芯片介绍，外设、扩展IO，对开发板的IO接口进行详细的描述。同时将我如何获取开发所必须的资料进行讲解，同时会把相关的文件或者链接进行分享。
【开箱】
收到京东的快递，一个大大的箱子，前面有大佬说里面只有一个开发板，我想我的是不是有惊喜。
接到箱子里，里面叮咚的响，打开一看，开发板在毫宅里四处逛！不过专业的开发板包装，毫发无损。京东的快递就是不差钱，统一大大的纸箱。
开发板是用硬壳塑料包装的，这也是传通的雅特力风络，他们的开发板都是这个封装，保护特别好！风络就是白色PCB，一如既往的风格。
包装里面还有一张签纸，正面是开发板的型号，后面，用中英文介绍了开发板的特点与开发的系统要求。同时还有联系方式，以及五个二维码，这里附了21ic的的公众号，说明21ic与雅特力的合作那是深度的溶合。
再来一张开发板正面照：
见到第一眼，这款开发板的作工与用材料以及品控是非常优秀的，焊接非常好，丝印也特别的清晰，大厂风格！

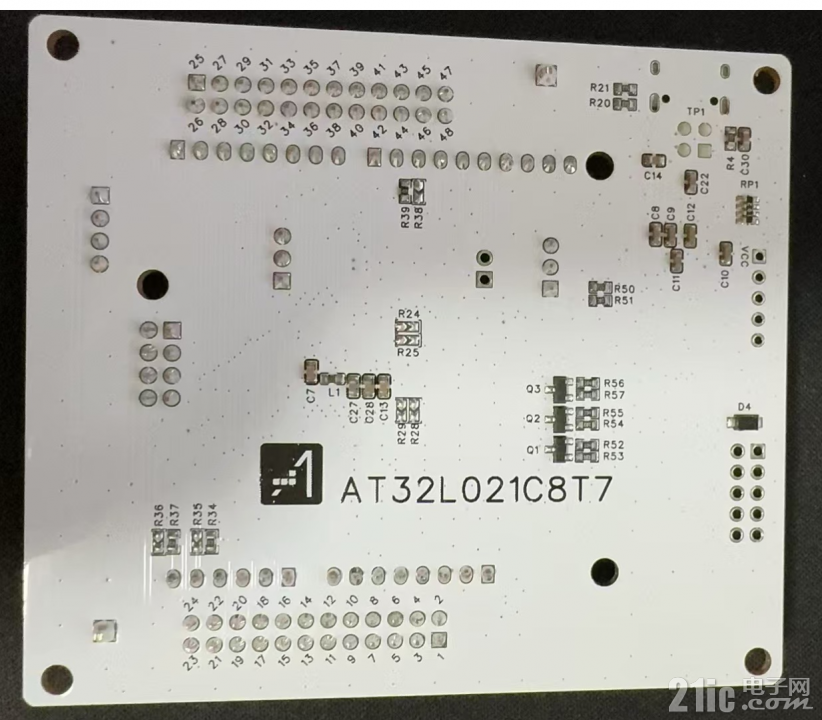

背面照:
背面所布的原件比较少，有特色的就是有三个三极管，这三个三极管是前面板三个LED灯的驱动三极管，可谓用材料那里特别足呀，也有可能开发板在使用1.8V供电时，驱动电压不足，所以采用三极管来驱动。
【资料获取】
拿到开发板，第一时间就是上官网找资料，找开发板用户手册、找开发板原理图、找keil的pack包，找芯片的数据手册、用户手册，找示例、找相关应用文档......
其实我们上官找到AT32L021这个资料页面就可以一次找到以上的所有资料，连接网址为：https://www.arterytek.com/cn/product/AT32L021.jsp1、开发板用户手册：

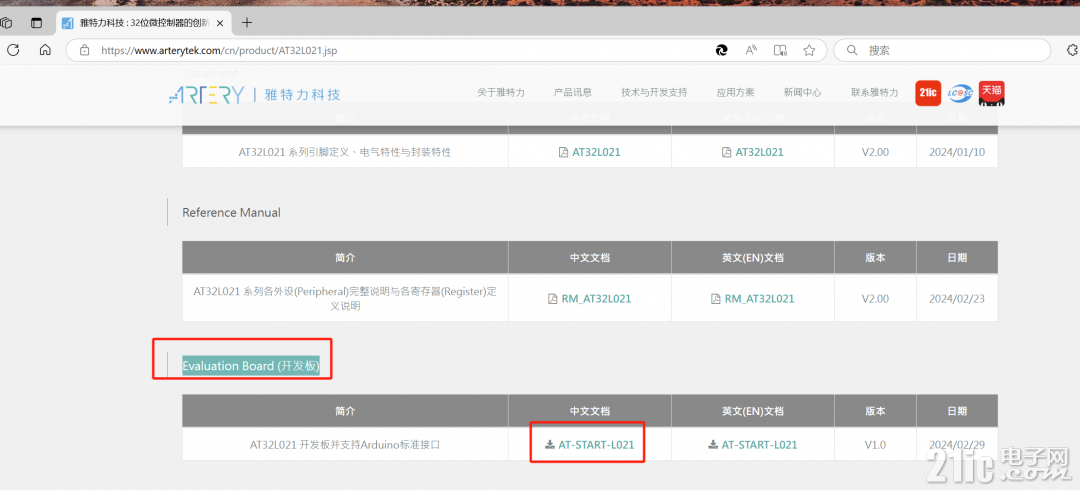

在上面的链接页面下首先找到开发板资料下载的地方，这里有中文英可以选择下载。

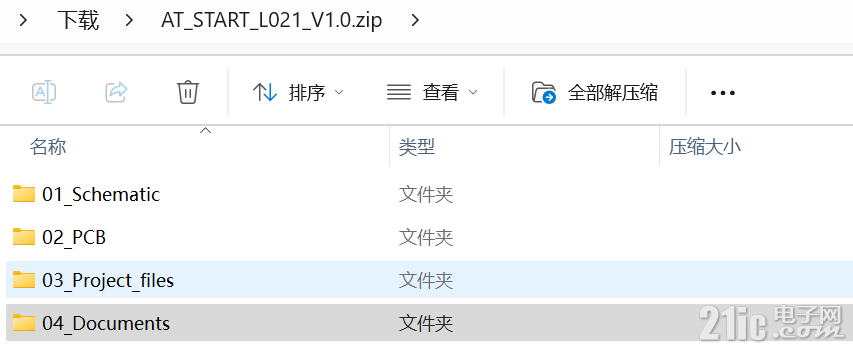

我们下载到这个数据包后，里面打包了这款开发板的所有资料，雅特力在这方面，那是真的帖心：

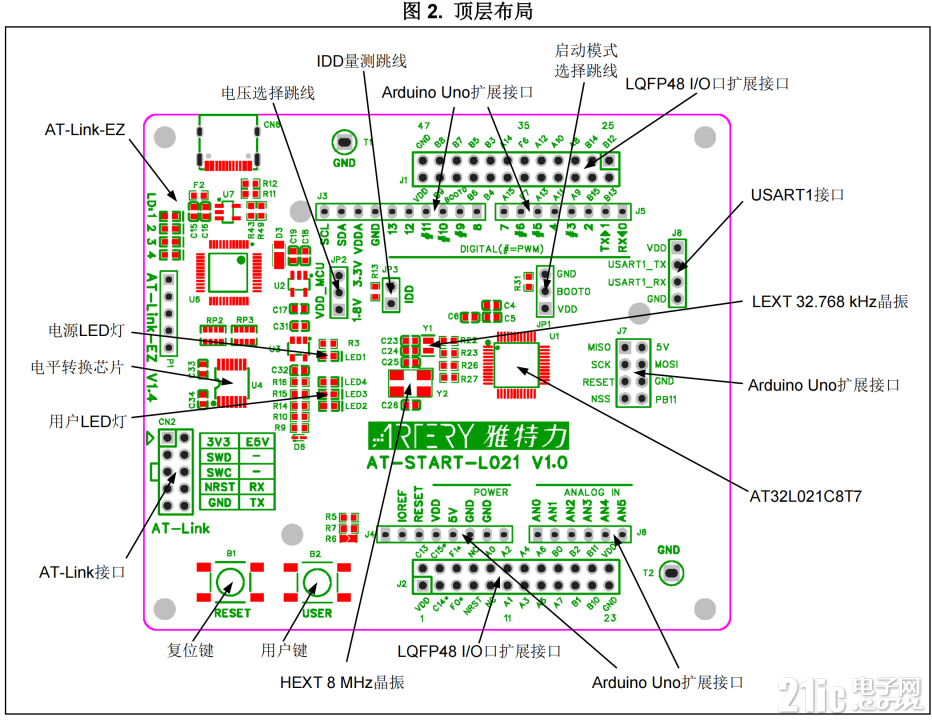

在开发板的用户手册中对这款开发板的有详细的介绍，我截图如下：
从这个图里的标注，我们最关心的主控芯片为ST32L021C8T6，是一个内核为ARM Cortex®-M0+的32位微控制器，内建64 K字节的闪存存储器，8+1 K字节的SRAM，LQFP48封装。
为了方便用户的下载与调试，板载AT-Link-EZ。
其余的外设，大家可以看看图片，就一目了然了，这里不做过多的描述。

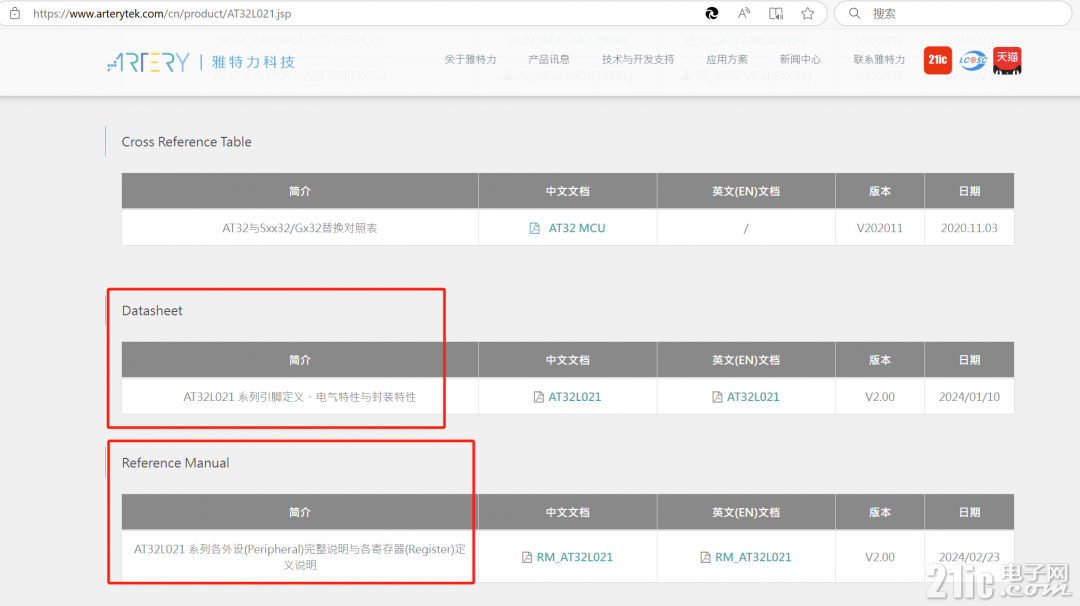

2、AT32L021芯片的数据、用户手册下载：
这里均有中英文版本的下载地址

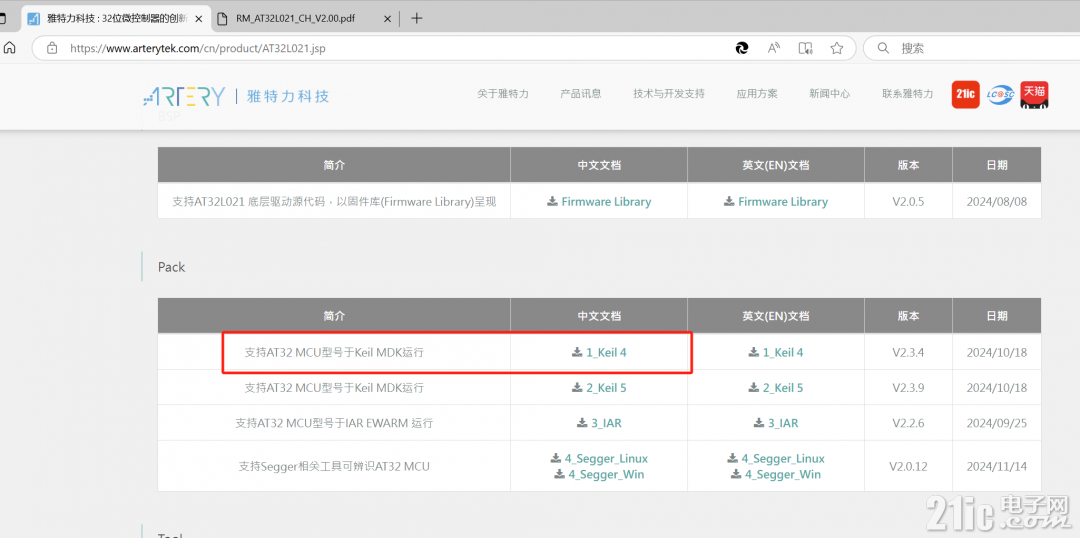

3、Keil的pack包：
这里我们可以下载到IAR、Keil的pack包。
4、当然我还们还可以下载到雅特力的图形化配置工具AT32Work Bench，通过这个工具，我们可以快速的配置自己的基础工程。
这里给大家分享个小技巧，如果你有了这个工具后，可以通过AT32Work Bench来下载BSP固件包，这样就不用上官网来找了。非常方便！

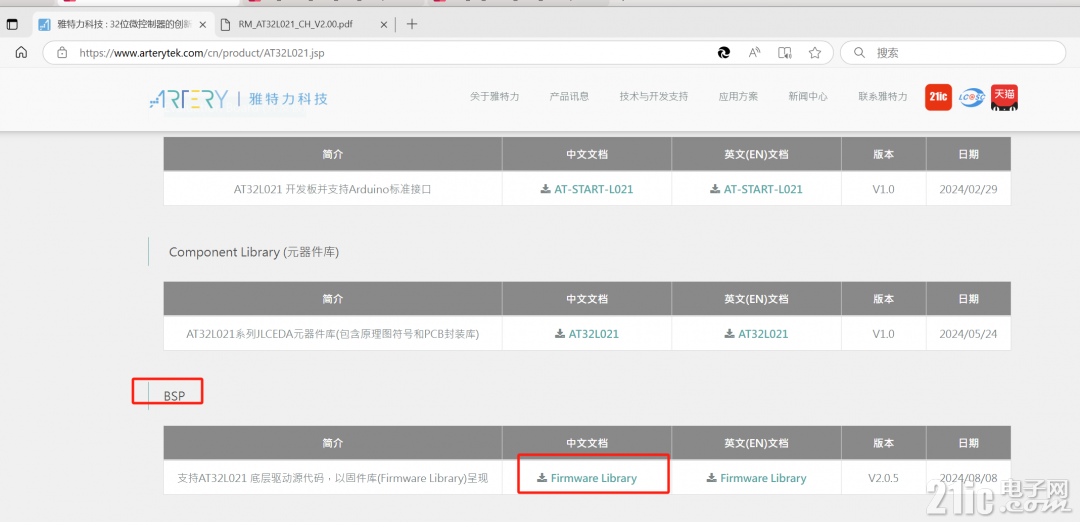

5、BSP包：
这里可以找到官方的驱动，中间件、启动文件等等非常多的东西，可谓是开发百宝箱。
【总结】
通过上面的介绍，我分享了这块开发板的资料获取，建议大家如果需要对这块开发板进行开发，对里面所有的资料进行疏理，方便以后能快速的查找。如果能掌握下来，那对于开发自己的项目，那是有质提提升。
最后感谢各位大佬的阅读，如有什么不足，请大家批评指正!
|
