概述依托自研青稞RISC-V微处理器、USB PD PHY、PD协议处理、高压功率处理与模拟开关技术，沁恒专用SoC芯片CH9241实现了一进多出快充线核心器件的全内置和全集成，让一拖二、一拖三专业快充线体积更小、成本更优、结构更灵活。 - 外围仅DCDC和NMOS
- 无需MCU、无需PD受电芯片/PD收发芯片、无需高压LDO、无需模拟开关
围绕一进多出应用，沁恒还提供支持多个Type-C下行口的USB3.0 HUB CH634，集成网口和读卡器及JTAG等接口的USB2.0 HUB CH339，高速USB转4串口CH9114，高速USB转JTAG/SWD/SPI/I2C/串口芯片CH347及多路复用器/模拟开关CH448、CH484等。
一进多出快充线专用SoC CH9241- 支持PD3.2/2.0，智能功率分配及电源通路控制
- 内置eMarker功能，最高140W PD协议功率输入
- 内置高压LDO，VBUS直接供电
- 内置NMOS栅极升压驱动，多通路高侧NMOS直驱
- 内置双路输出电流检测功能
- 内置USB2.0模拟开关（CH9241T/CH9241F），支持USB数据通信及D+/D-快充协议
- 支持基于输入端Type-C接口的固件升级

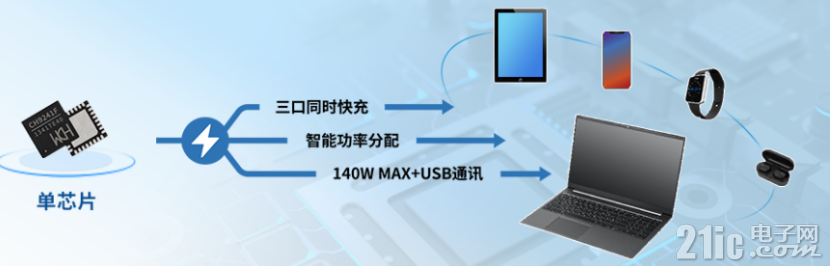

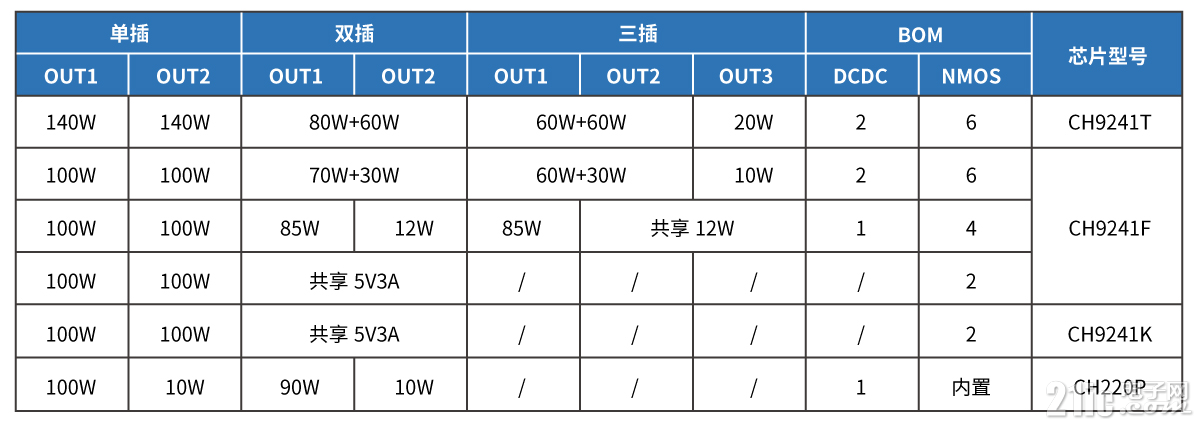

一进多出快充线方案一览- 盲插最高140W，三口同时快充
