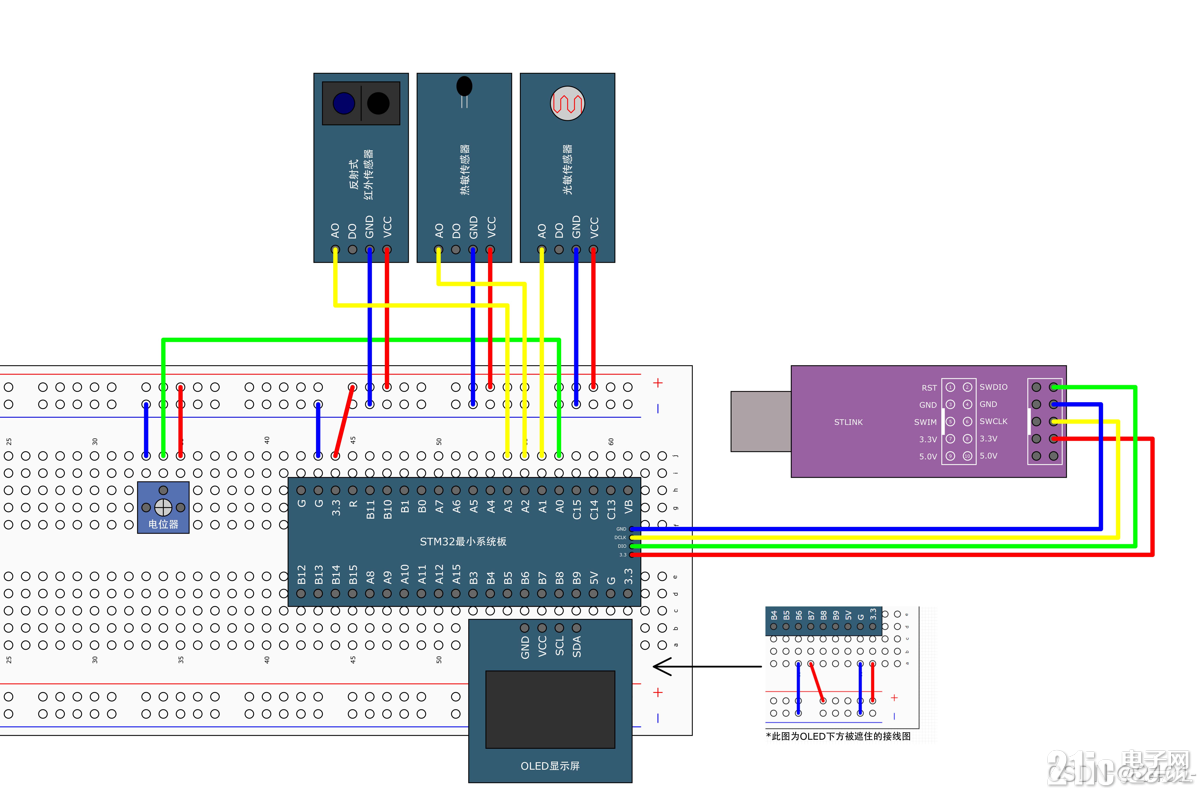

接线图
代码配置
ADC单次扫描+DMA单次转运模式
uint16_t AD_Value[4];
//DMA+AD多通道
void DMA_Config(void)
{
//定义结构体变量
GPIO_InitTypeDef GPIO_InitStructure;//定义GPIO结构体变量
ADC_InitTypeDef ADC_InitStructure; //定义ADC结构体变量
DMA_InitTypeDef DMA_InitStructure;//定义DMA结构体变量
//开启RCC时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1,ENABLE);//开启ADC1的时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);//开启GPIO A族时钟
RCC_ADCCLKConfig(RCC_PCLK2_Div6); //配置分频器 选择6分频 分频之后ADCCLK = 72MHz/6 = 12MHz
RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1,ENABLE);//开启DMA1的时钟
//配置GPIO
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;//选择模拟输入
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1 | GPIO_Pin_2 | GPIO_Pin_3; //配置引脚
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //速率
GPIO_Init(GPIOA, &GPIO_InitStructure); //GPIO初始化
//配置多路开关
ADC_RegularChannelConfig(ADC1,ADC_Channel_0,1,ADC_SampleTime_55Cycles5);
ADC_RegularChannelConfig(ADC1,ADC_Channel_1,2,ADC_SampleTime_55Cycles5);
ADC_RegularChannelConfig(ADC1,ADC_Channel_2,3,ADC_SampleTime_55Cycles5);
ADC_RegularChannelConfig(ADC1,ADC_Channel_3,4,ADC_SampleTime_55Cycles5);
//配置ADC转换器
ADC_InitStructure.ADC_ContinuousConvMode = DISABLE;//选择连续转换模式还是单次转换 本次单次转换
ADC_InitStructure.ADC_DataAlign =ADC_DataAlign_Right; //指定ADC数据是左对齐还是右对齐 这次选择右对齐
ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;//触发控制的触发源 本次使用软件触发
ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;//配置独立模式还是双ADC模式 这里选独立模式
ADC_InitStructure.ADC_NbrOfChannel = 4;//在扫描模式下，总共会用到几个通道
ADC_InitStructure.ADC_ScanConvMode = ENABLE;//选择扫描模式还是非扫描模式 本次扫描模式
ADC_Init(ADC1, &ADC_InitStructure);
//配置DMA
//外设站点
DMA_InitStructure.DMA_PeripheralBaseAddr = (uint32_t)&ADC1->DR;//外设站点的基地址，这里要写一个32位的地址
DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_HalfWord;//数据宽度 半字16位来转运
DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable;//地址是否自增
//存储器站点
DMA_InitStructure.DMA_MemoryBaseAddr = (uint32_t)AD_Value;//存储器站点的及地址
DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_HalfWord;//数据宽度
DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;//存储器站点地址自增
DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralSRC;//传输方向 选择外设站点到存储器站点
DMA_InitStructure.DMA_BufferSize = 4;//传输次数
DMA_InitStructure.DMA_Mode = DMA_Mode_Normal;//传输计数器是否自动重装 这里选择正常模式不自动重装
DMA_InitStructure.DMA_M2M = DMA_M2M_Disable;//选择触发源，这里选择软件触发
DMA_InitStructure.DMA_Priority = DMA_Priority_Medium;//通道优先级
DMA_Init(DMA1_Channel1, &DMA_InitStructure);
//使能
DMA_Cmd(DMA1_Channel1,ENABLE);//使能DMA
//开启ADC到DMA的输出
ADC_DMACmd(ADC1, ENABLE);
//开关控制 开启ADC
ADC_Cmd(ADC1,ENABLE);//开启ADC电源
//校准
ADC_ResetCalibration(ADC1);//复位校准
while(ADC_GetResetCalibrationStatus(ADC1) == SET);//返回复位校准状态
ADC_StartCalibration(ADC1);//开始校准
while(ADC_GetCalibrationStatus(ADC1) == SET);//获取校准状态
}
功能函数
void DMA_GetValue(void)
{
DMA_Cmd(DMA1_Channel1,DISABLE);//失能DMA
DMA_SetCurrDataCounter(DMA1_Channel1, 4);//转运数据
DMA_Cmd(DMA1_Channel1,ENABLE);//使能DMA
ADC_SoftwareStartConvCmd(ADC1, ENABLE);//软件触发
//等待转运完成
while(DMA_GetFlagStatus(DMA1_FLAG_TC1) == RESET);
DMA_ClearFlag(DMA1_FLAG_TC1);//清除标志位
}
主函数
需要在头函数将AD_Value extern引用一下才能在主函数里使用
#include "MyDMA.h"
int main(void)
{
OLED_Init();
DMA_Config();
OLED_ShowString(1, 1, "AD0:");
OLED_ShowString(2, 1, "AD1:");
OLED_ShowString(3, 1, "AD2:");
OLED_ShowString(4, 1, "AD3:");
while(1)
{
DMA_GetValue();
OLED_ShowNum(1, 6, AD_Value[0], 4);
OLED_ShowNum(2, 6, AD_Value[1], 4);
OLED_ShowNum(3, 6, AD_Value[2], 4);
OLED_ShowNum(4, 6, AD_Value[3], 4);
}
}
ADC连续扫描+DMA循环模式

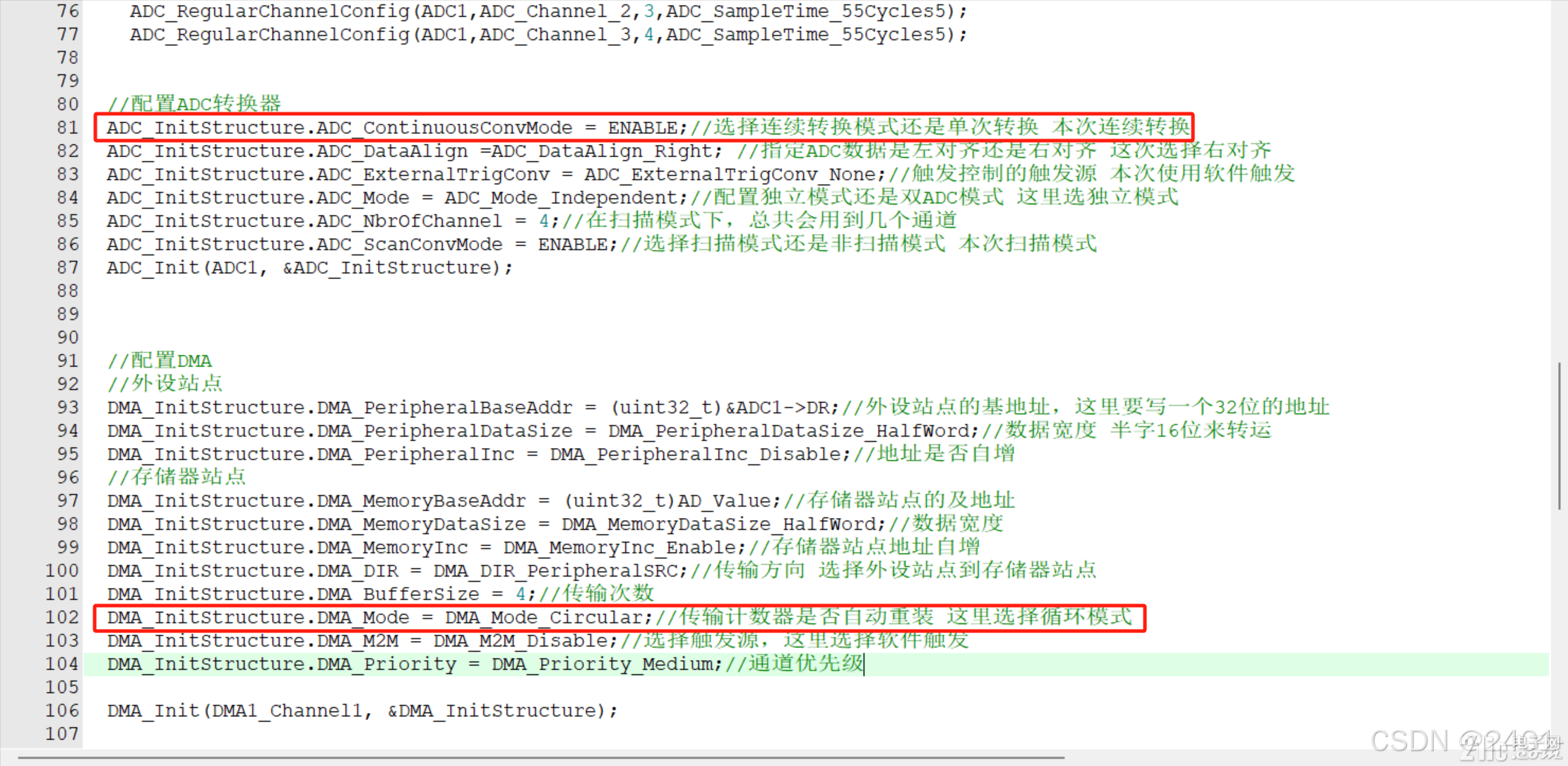

在上一个函数的基础上修改几个参数，将ADC单次扫描改为连续扫描，DMA模式选择位循环模式，这种模式就不需要写功能函数了，主函数里直接可以用

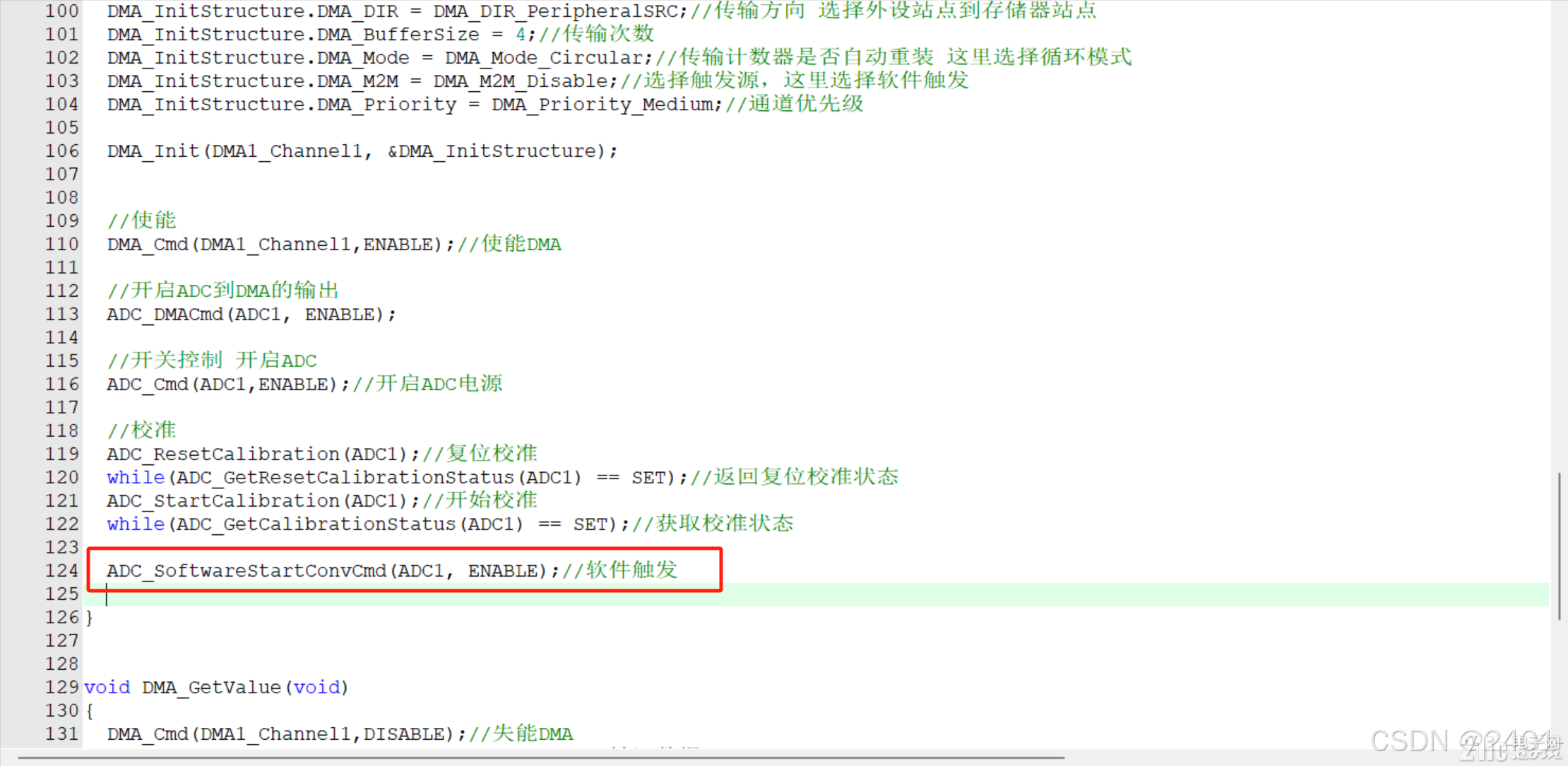

将ADC触发放到最后
//DMA+AD多通道
void DMA_Config(void)
{
//定义结构体变量
GPIO_InitTypeDef GPIO_InitStructure;//定义GPIO结构体变量
ADC_InitTypeDef ADC_InitStructure; //定义ADC结构体变量
DMA_InitTypeDef DMA_InitStructure;//定义DMA结构体变量
//开启RCC时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1,ENABLE);//开启ADC1的时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);//开启GPIO A族时钟
RCC_ADCCLKConfig(RCC_PCLK2_Div6); //配置分频器 选择6分频 分频之后ADCCLK = 72MHz/6 = 12MHz
RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1,ENABLE);//开启DMA1的时钟
//配置GPIO
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;//选择模拟输入
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1 | GPIO_Pin_2 | GPIO_Pin_3; //配置引脚
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //速率
GPIO_Init(GPIOA, &GPIO_InitStructure); //GPIO初始化
//配置多路开关
ADC_RegularChannelConfig(ADC1,ADC_Channel_0,1,ADC_SampleTime_55Cycles5);
ADC_RegularChannelConfig(ADC1,ADC_Channel_1,2,ADC_SampleTime_55Cycles5);
ADC_RegularChannelConfig(ADC1,ADC_Channel_2,3,ADC_SampleTime_55Cycles5);
ADC_RegularChannelConfig(ADC1,ADC_Channel_3,4,ADC_SampleTime_55Cycles5);
//配置ADC转换器
ADC_InitStructure.ADC_ContinuousConvMode = ENABLE;//选择连续转换模式还是单次转换 本次连续转换
ADC_InitStructure.ADC_DataAlign =ADC_DataAlign_Right; //指定ADC数据是左对齐还是右对齐 这次选择右对齐
ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;//触发控制的触发源 本次使用软件触发
ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;//配置独立模式还是双ADC模式 这里选独立模式
ADC_InitStructure.ADC_NbrOfChannel = 4;//在扫描模式下，总共会用到几个通道
ADC_InitStructure.ADC_ScanConvMode = ENABLE;//选择扫描模式还是非扫描模式 本次扫描模式
ADC_Init(ADC1, &ADC_InitStructure);
//配置DMA
//外设站点
DMA_InitStructure.DMA_PeripheralBaseAddr = (uint32_t)&ADC1->DR;//外设站点的基地址，这里要写一个32位的地址
DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_HalfWord;//数据宽度 半字16位来转运
DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable;//地址是否自增
//存储器站点
DMA_InitStructure.DMA_MemoryBaseAddr = (uint32_t)AD_Value;//存储器站点的及地址
DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_HalfWord;//数据宽度
DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;//存储器站点地址自增
DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralSRC;//传输方向 选择外设站点到存储器站点
DMA_InitStructure.DMA_BufferSize = 4;//传输次数
DMA_InitStructure.DMA_Mode = DMA_Mode_Circular;//传输计数器是否自动重装 这里选择循环模式
DMA_InitStructure.DMA_M2M = DMA_M2M_Disable;//选择触发源，这里选择软件触发
DMA_InitStructure.DMA_Priority = DMA_Priority_Medium;//通道优先级
DMA_Init(DMA1_Channel1, &DMA_InitStructure);
//使能
DMA_Cmd(DMA1_Channel1,ENABLE);//使能DMA
//开启ADC到DMA的输出
ADC_DMACmd(ADC1, ENABLE);
//开关控制 开启ADC
ADC_Cmd(ADC1,ENABLE);//开启ADC电源
//校准
ADC_ResetCalibration(ADC1);//复位校准
while(ADC_GetResetCalibrationStatus(ADC1) == SET);//返回复位校准状态
ADC_StartCalibration(ADC1);//开始校准
while(ADC_GetCalibrationStatus(ADC1) == SET);//获取校准状态
ADC_SoftwareStartConvCmd(ADC1, ENABLE);//软件触发
}
主函数
#include "MyDMA.h"
int main(void)
{
OLED_Init();
DMA_Config();
OLED_ShowString(1, 1, "AD0:");
OLED_ShowString(2, 1, "AD1:");
OLED_ShowString(3, 1, "AD2:");
OLED_ShowString(4, 1, "AD3:");
while(1)
{
OLED_ShowNum(1, 6, AD_Value[0], 4);
OLED_ShowNum(2, 6, AD_Value[1], 4);
OLED_ShowNum(3, 6, AD_Value[2], 4);
OLED_ShowNum(4, 6, AD_Value[3], 4);
}
}
————————————————
