一、实验简介
本实验是使用CW32单片机制作一个入门的遥控循迹小车。遥控采用蓝牙配合手机APP进行遥控。循迹使用一个5路的循迹模块。使用OLED模块进行显示当前小车状态。
二、实验器材

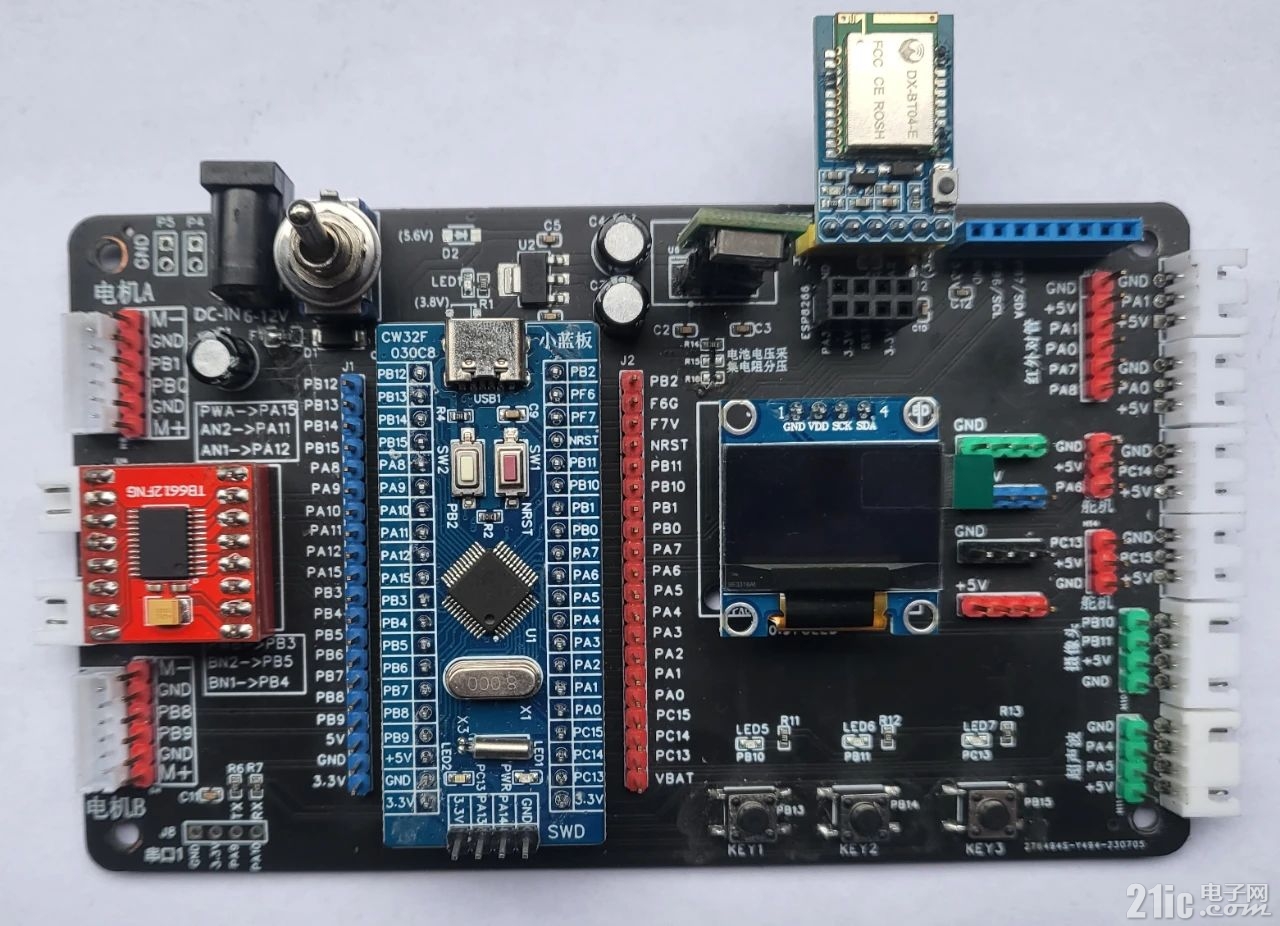

本实验使用到了CW32F030C8小蓝板、智能小车底板、电机驱动模块、OLED模块、DX-BT04-E蓝牙模块、Wch-Link下载调试器、Keil5开发环境。

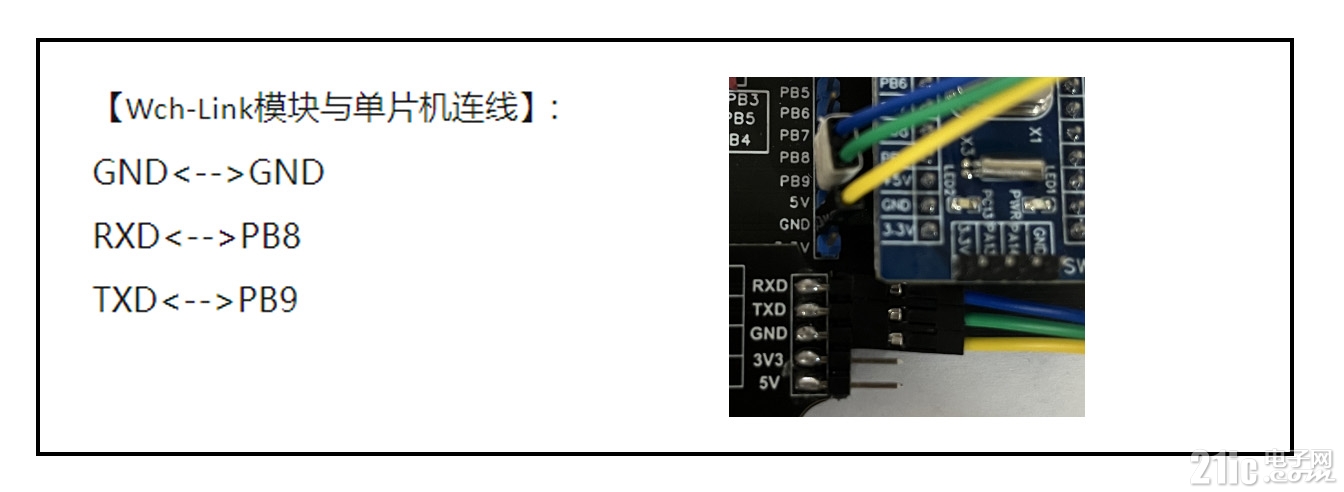

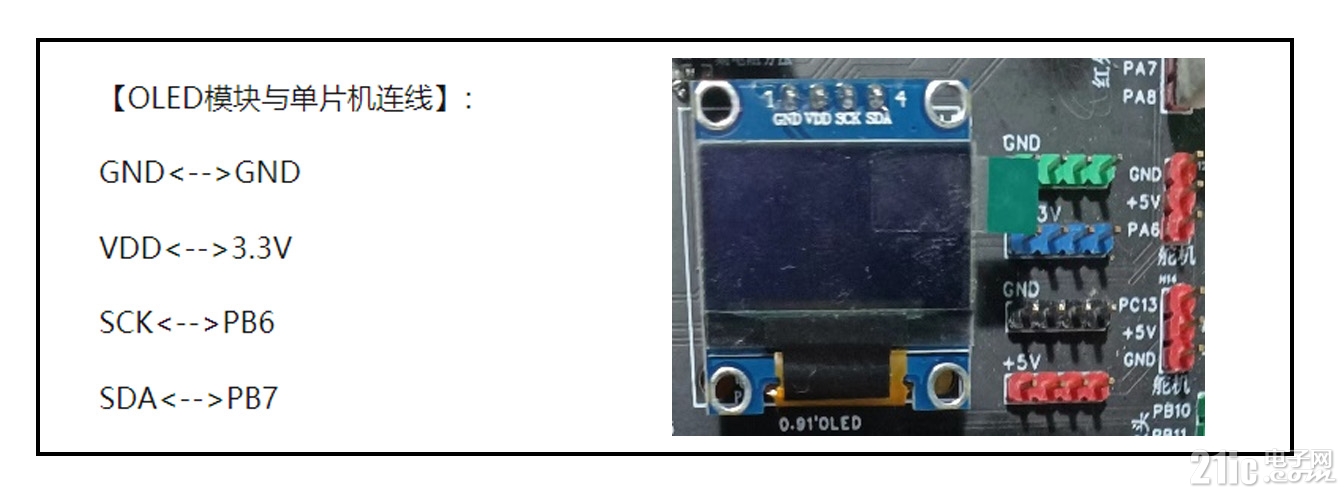

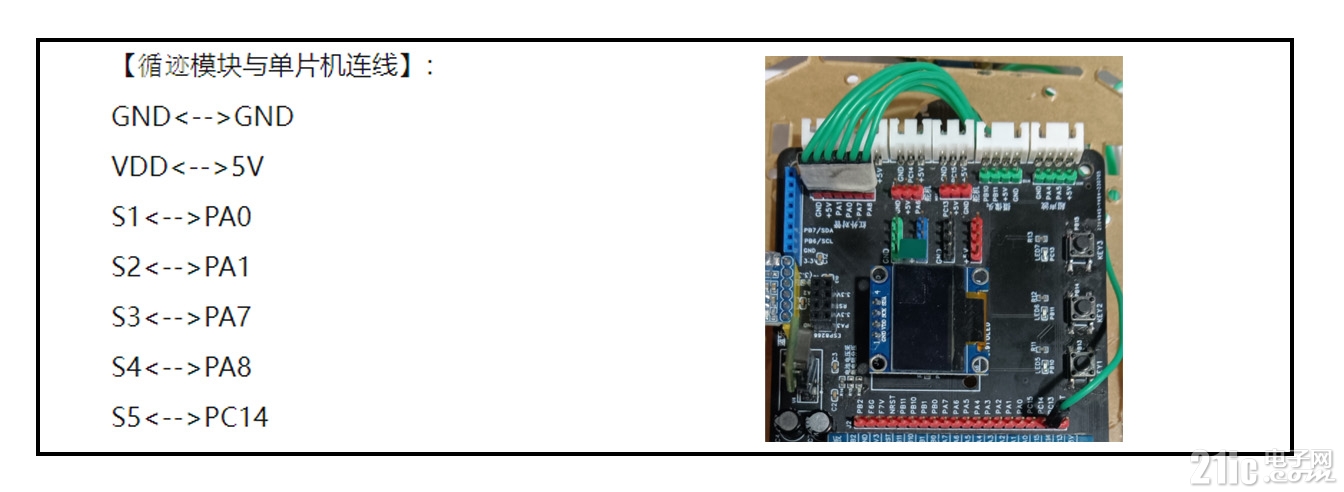

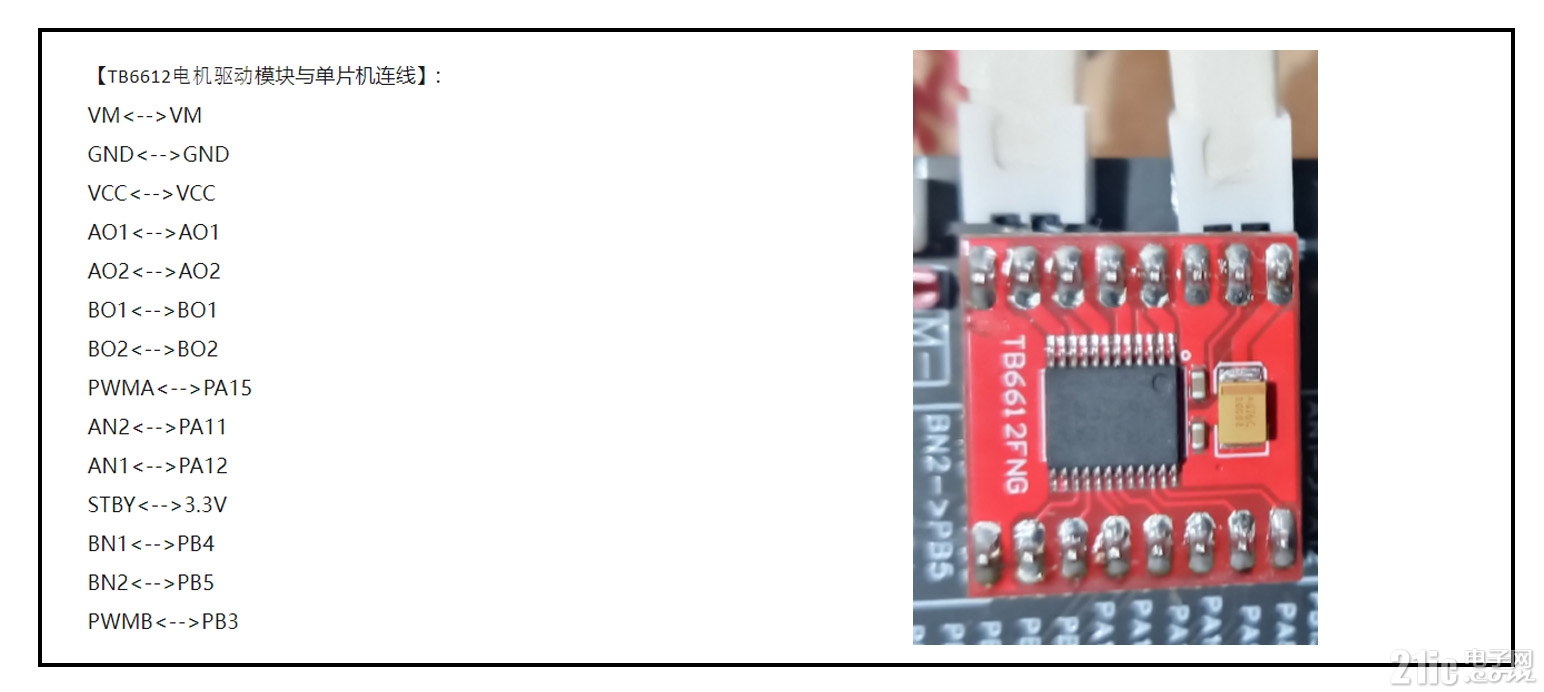

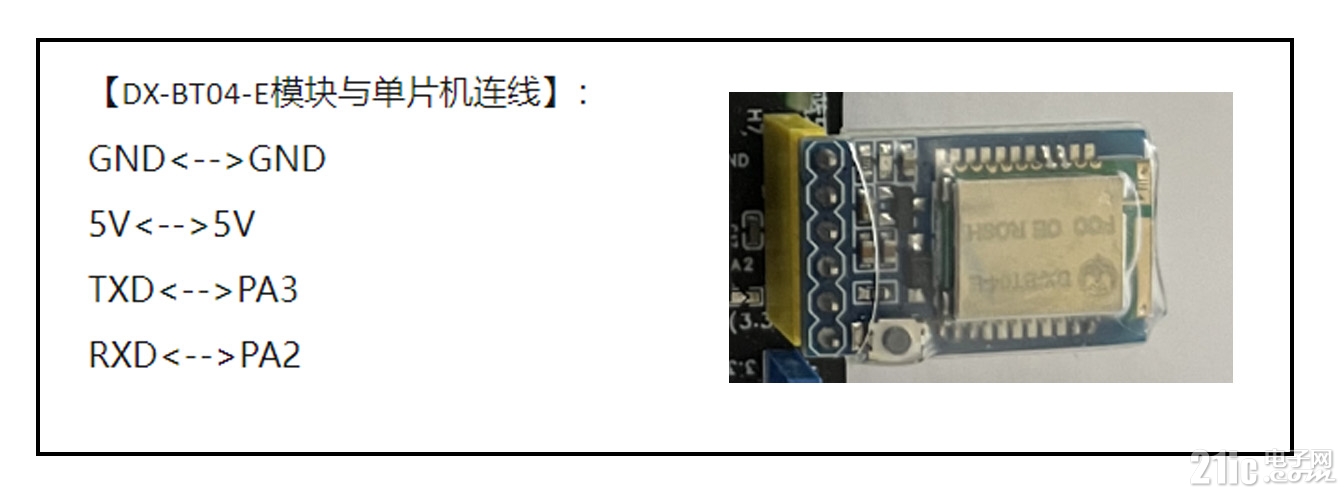

三、接线图

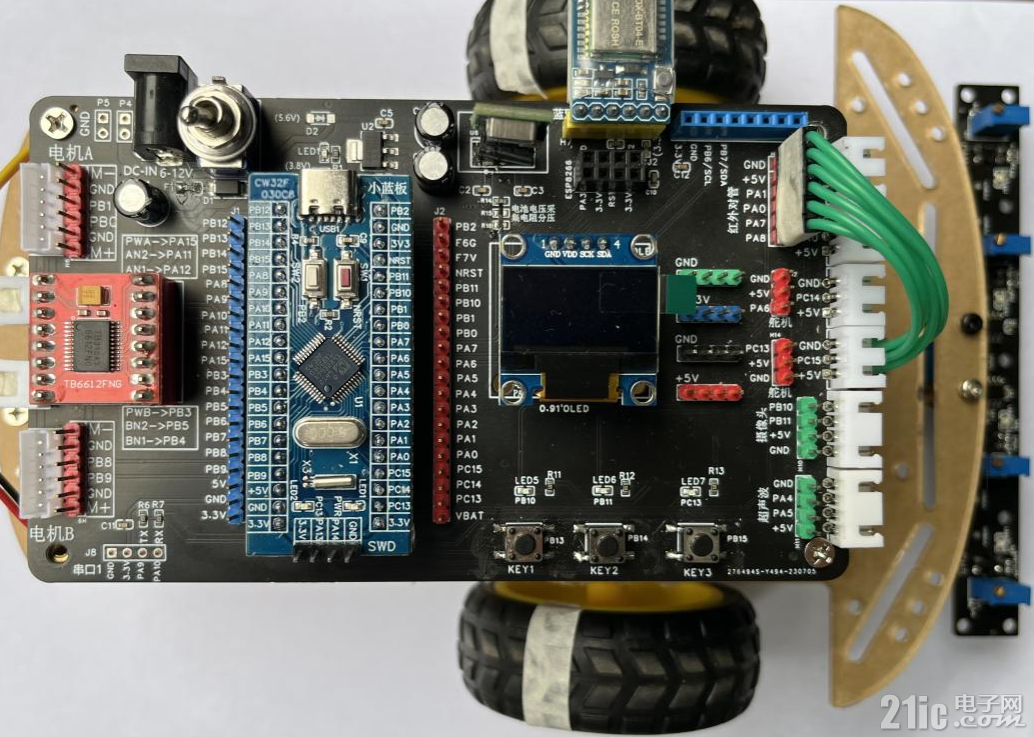

实验完整接线图：
四、用到的外设
1.串口2：
串口2用于蓝牙模块，使手机和单片机通过蓝牙模块进行串口透传，从 而进行点对点通信。
2.高级定时器ATIM：
初始化高级定时器CH1B和CH2B进行PWM波输出，从而达到电机调速目的。
3.基本定时器BTIM1：
初始化基本定时器1，在基本定时器中断服务函数中对循迹模块进行扫描。将扫描的结果保存，以便在循迹模式中使用。
4.IIC1：
IIC1用于外挂OLED显示模块。
五、核心代码
// 基本定时器中断回调函数
// 在回调函数中对循迹模块进行扫描，将循迹模块的状态保存进sensor_data中
void BTIM1_IRQHandler(void)
{
if (BTIM_GetITStatus(CW_BTIM1, BTIM_IT_OV)) // 判断是否是通道1中断
{
BTIM_ClearITPendingBit(CW_BTIM1, BTIM_IT_OV); // 清除中断标志位
char t = 0x00; // 设置零时变量保存灰度传感器的值
// 保存灰度传感器的值
// 采用或运算，检测到黑线将相应的位设置为1
if (!GPIO_ReadPin(TRACKING_GPIOA, TRACKING_1))
{
t |= 0x08; // 00001000 左边数第一个
}
if (!GPIO_ReadPin(TRACKING_GPIOA, TRACKING_2))
{
t |= 0x04; // 00000100 左边数第二个
}
if (!GPIO_ReadPin(TRACKING_GPIOA, TRACKING_3))
{
t |= 0x02; // 00000010 左边数以三个
}
if (!GPIO_ReadPin(TRACKING_GPIOA, TRACKING_4))
{
t |= 0x01; // 00000001 左边数第4个
}
if (!GPIO_ReadPin(TRACKING_GPIOC, TRACKING_5))
{
t |= 0x10; // 00010000 左边数第5个
}
sensor_data = t; // 将灰度传感器的值赋值给sensor_data
}
}
// 串口1中断处理函数
void UART1_IRQHandler(void)
{
unsigned char TxRxBuffer;
if (USART_GetITStatus(CW_UART1, USART_IT_RC) != RESET)
{
USART_ClearITPendingBit(CW_UART1, USART_IT_RC); // 清除中断标志位
TxRxBuffer = USART_ReceiveData_8bit(CW_UART1); // 将接收到的数据放入TxRxBuffer
USART_RX_BUF[rxIndex] = TxRxBuffer; // 将接收到的数据放入缓冲区
if (rxIndex < USART_REC_LEN - 1) // 做数据长度的限制，留一个字节用于结束字符或者溢出检测
{
// 接收到的字符包含 \n 或者 \r 结束接收
if (USART_RX_BUF[rxIndex - 1] == '\n' || USART_RX_BUF[rxIndex - 1] == '\r')
{
USART_RX_BUF[rxIndex] = '\0'; // 在最后一个字节加上空字符，表示字符串结束
}
else
{
rxIndex++;
}
}
rxIndex = 0; // 清除数据标志
flag = 1; // 清除
}
}
————————————————
