AT32 WorkBench常用功能46--AT32F435 3 ADC普通组同时模式配置

本文主要介绍如何基于AT32 WorkBench配置ADC的普通组同时模式
本次例程采用3ADC普通同时模式,在此模式下,当触发事件来了之后,3个ADC将会同时转换,当每个通道转换完成了之后,DMA将数据搬到内存,需要注意的是在此模式下,ADC通道采样时间、个数需要配成一致
转换时序

硬件环境
  • AT-START-F435

软件环境
  • AT32 Workbench
  • MDK5
  • 串口助手


配置步骤

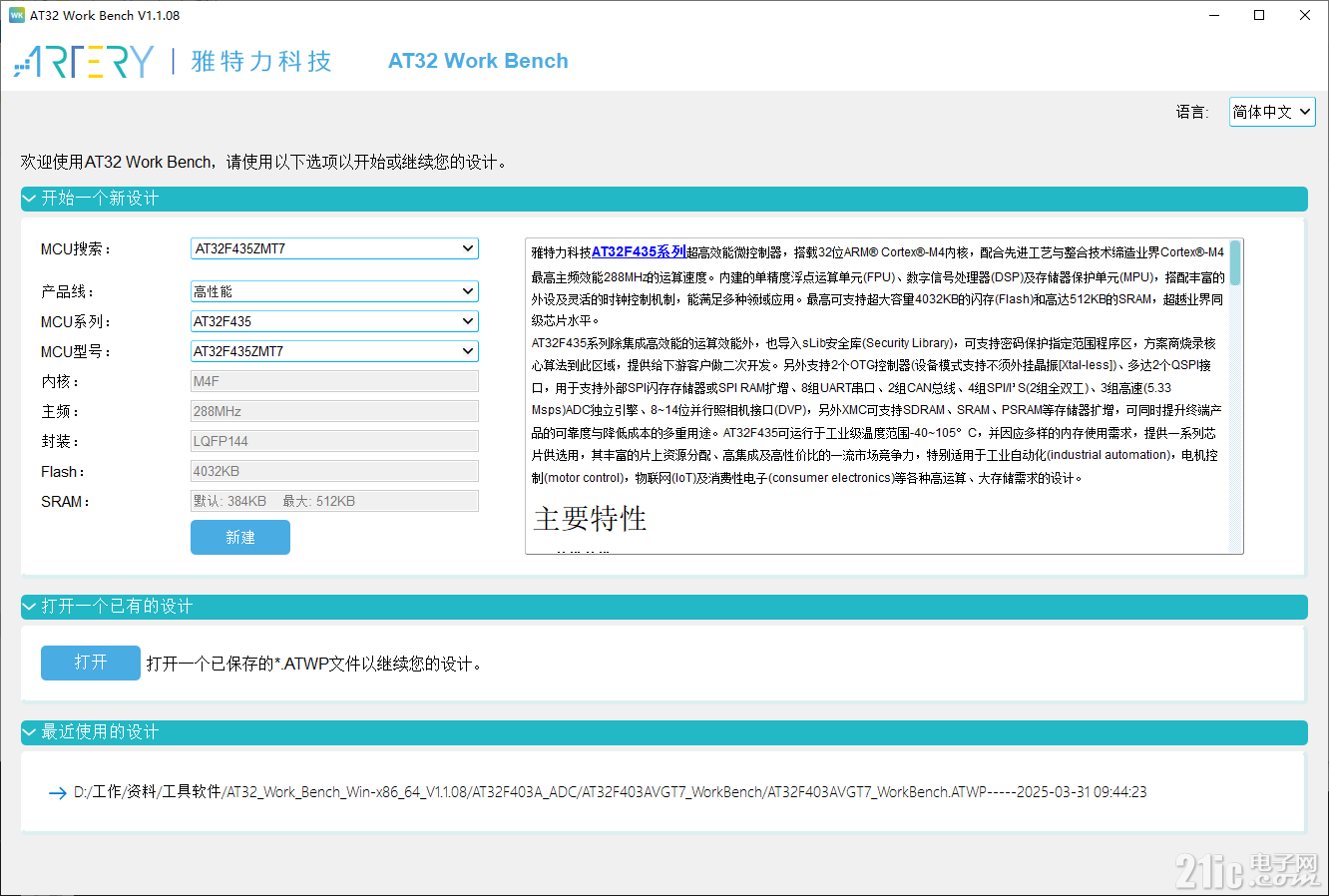

1打开AT32 WorkBench新建AT32F435工程


2配置系统时钟(如果使用默认内部HICK,跳过此步骤2)

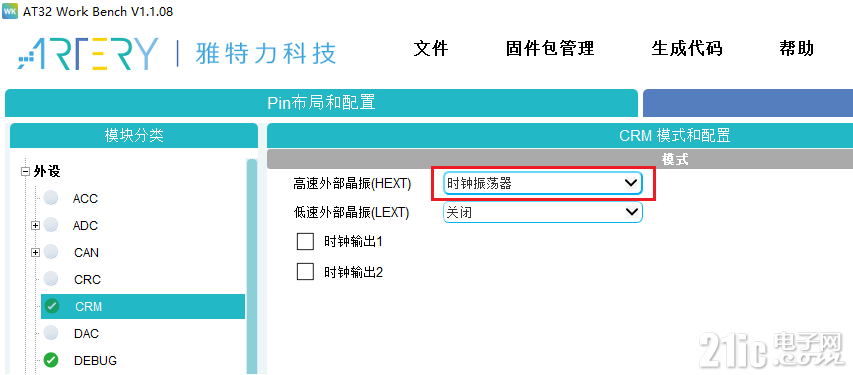

2.1 打开外设CRM配置HEXT为时钟振荡器,如下图


2.2 打开时钟配置

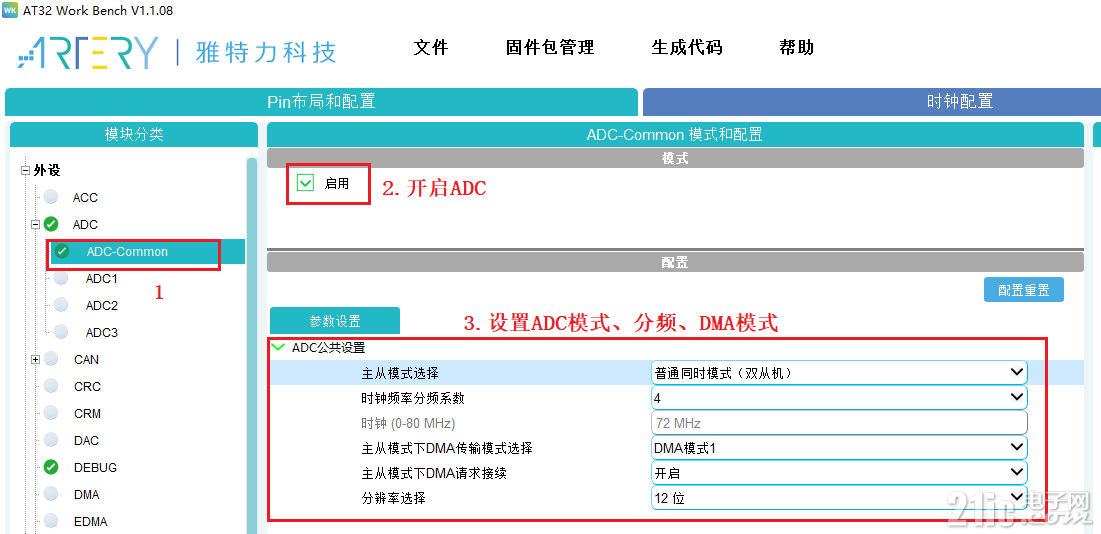

3 配置ADC模式和分频


4配置普通组转换ADC CH1(PA1引脚)、ADC CH2(PA2引脚)、ADC CH3(PA3引脚)

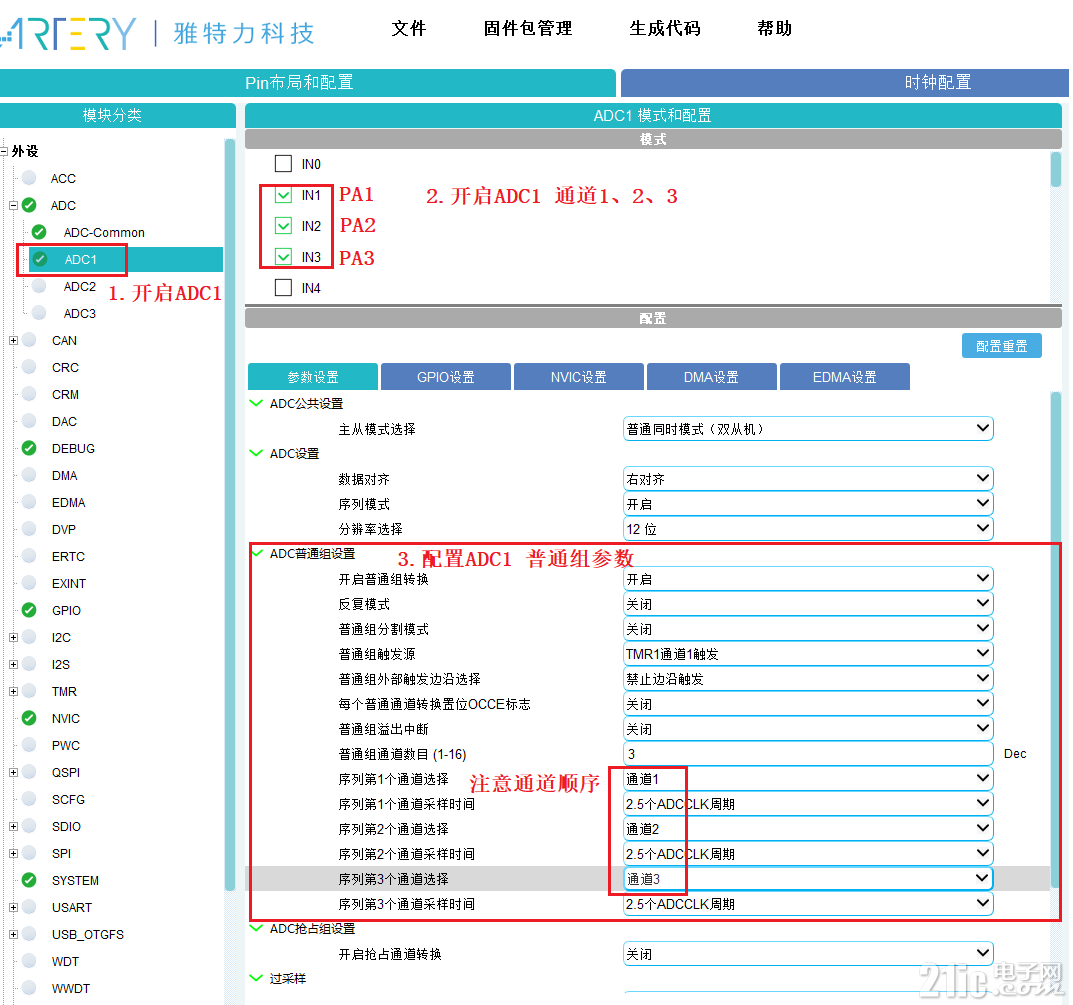

4.1配置ADC1,通道转换顺序为ADC CH1、ADC CH2、ADC CH3

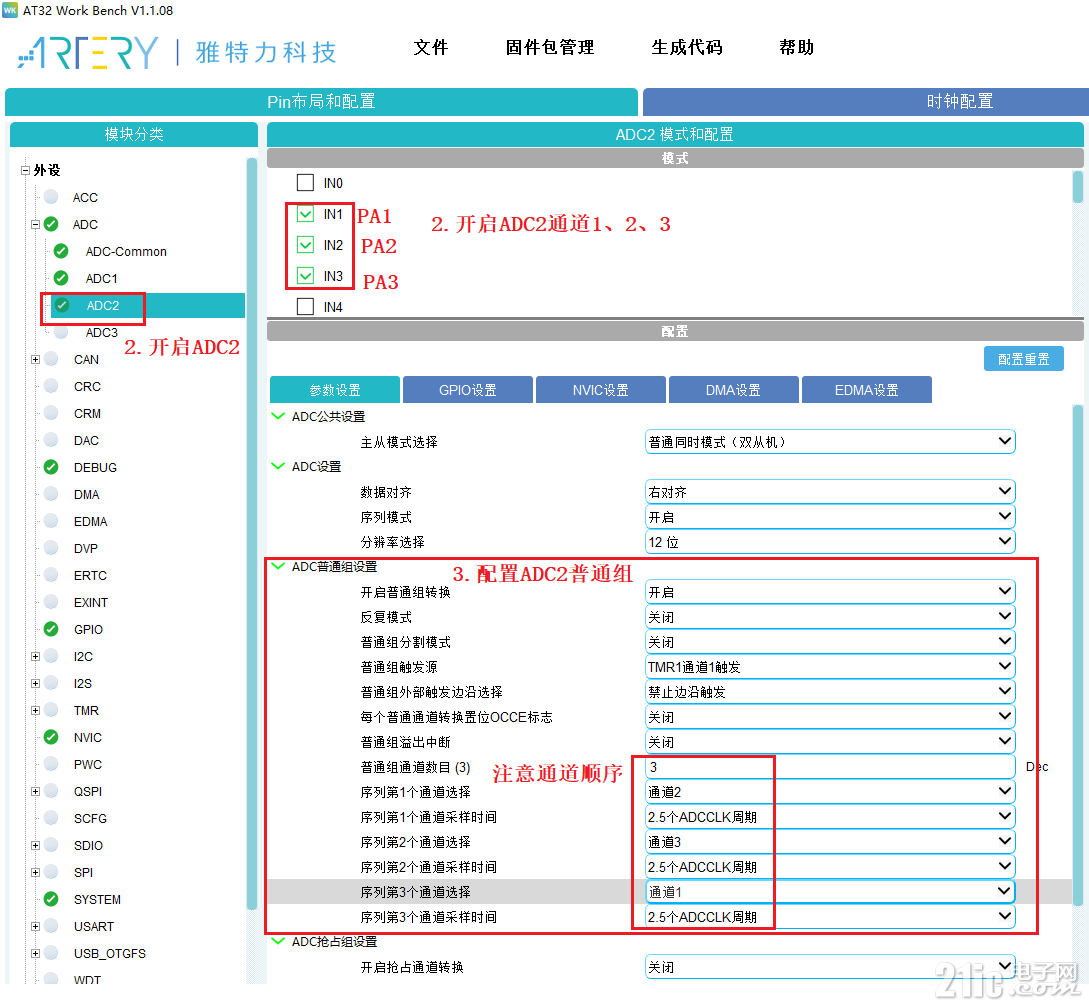

4.2配置ADC2,通道转换顺序为ADC CH2、ADC CH3、ADC CH1


4.3配置ADC3,通道转换顺序为ADC CH3、ADC CH1、ADC CH2


5 配置DMA通道


6配置串口打印
6.1配置USART1

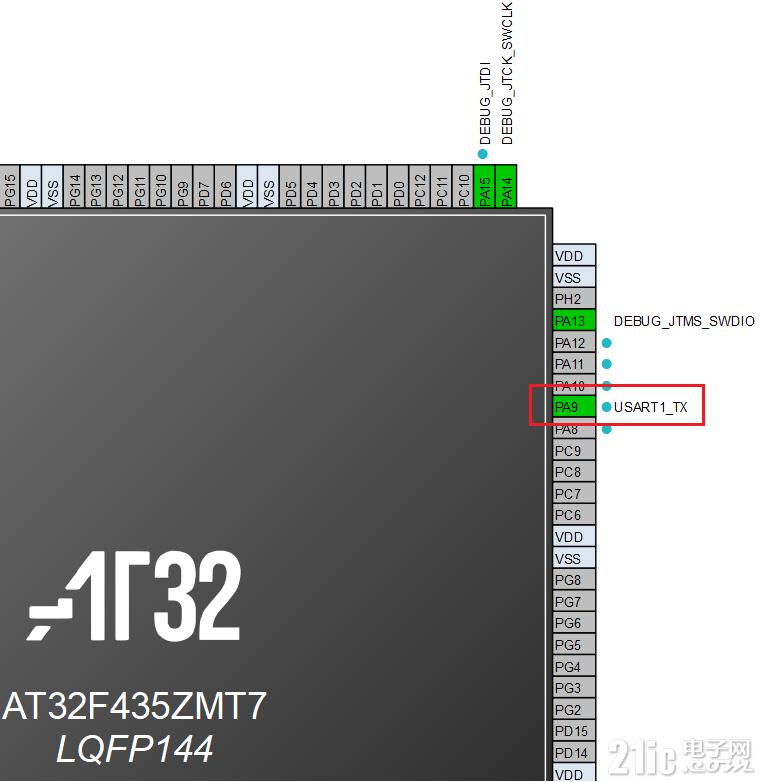

6.2 USART1引脚配置成PA9


6.3 配置串口打印


7点击“生成代码”生成MDK5代码工程

8配置ADC普通通道转换相关应用代码
main.c的mian函数写法如下, 可以直接替换这部分代码

int main(void)
{
  /* add user code begin 1 */
  uint16_t buf[9];
  /* add user code end 1 */

  /* system clock config. */
  wk_system_clock_config();

  /* config periph clock. */
  wk_periph_clock_config();

  /* nvic config. */
  wk_nvic_config();

  /* timebase config. */
  wk_timebase_init();

  /* init dma1 channel1 */
  wk_dma1_channel1_init();
  /* config dma channel transfer parameter */
  /* user need to modify define values DMAx_CHANNELy_XXX_BASE_ADDR and DMAx_CHANNELy_BUFFER_SIZE in at32xxx_wk_config.h */
  wk_dma_channel_config(DMA1_CHANNEL1,
                        (uint32_t)&ADCCOM->codt,
                        (uint32_t)buf,
                        9);
  dma_channel_enable(DMA1_CHANNEL1, TRUE);

  /* usart1 already supports printf. */
  /* init usart1 function. */
  wk_usart1_init();

  /* init adc-common function. */
  wk_adc_common_init();

  /* init adc1 function. */
  wk_adc1_init();

  /* init adc2 function. */
  wk_adc2_init();

  /* init adc3 function. */
  wk_adc3_init();

  /* add user code begin 2 */

  /* add user code end 2 */

  while(1)
  {
    /* add user code begin 3 */
    adc_ordinary_software_trigger_enable(ADC1, TRUE);

    while(dma_flag_get(DMA1_FDT1_FLAG) == RESET);
    dma_flag_clear(DMA1_FDT1_FLAG);

    printf("adc data  ADC1 ch1:%4d  ch2:%4d  ch3:%4d\r\n", buf[0], buf[3], buf[6]);
    printf("          ADC2 ch1:%4d  ch2:%4d  ch3:%4d\r\n", buf[1], buf[4], buf[7]);
    printf("          ADC3 ch1:%4d  ch2:%4d  ch3:%4d\r\n", buf[2], buf[5], buf[8]);

    wk_delay_ms(1000);
    /* add user code end 3 */
  }
}

9将ADC引脚接以下电压,
ADC CH1(PA1引脚)接3.3V
ADC CH2(PA2引脚)接1.6V
ADC CH3(PA3引脚)接0V

10在MDK5上编译,并下载代码到AT32F435 MCU 上

11复位运行AT32F435MCU,用串口助手观看打印信息,ADC数据每1秒钟转换一次
