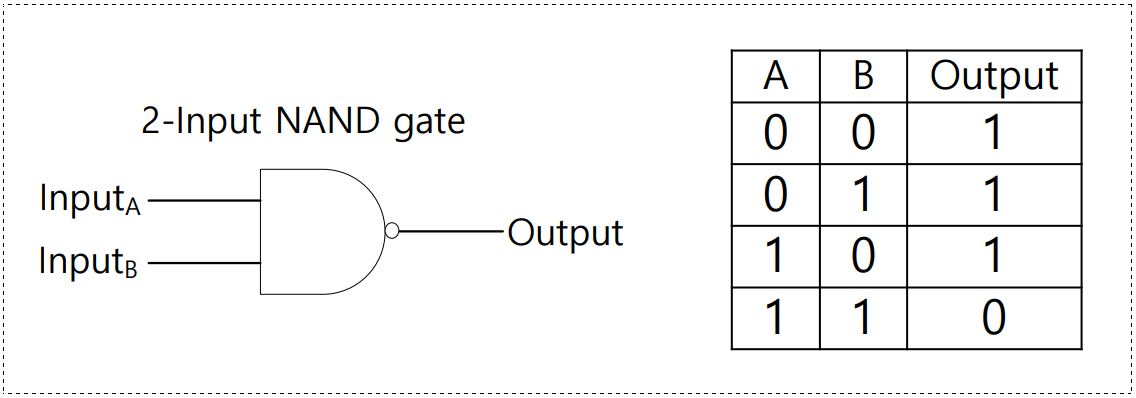

Ⅰ. 前置知识0x00 与非门(NAND)
如果所有输入均为High (1),则输出为Low (0),在其他情况下,将产生High (1) 输出。
  • NAND 是 AND 运算符的否定结果
布尔表达式中以 "负乘法" 形式表现:

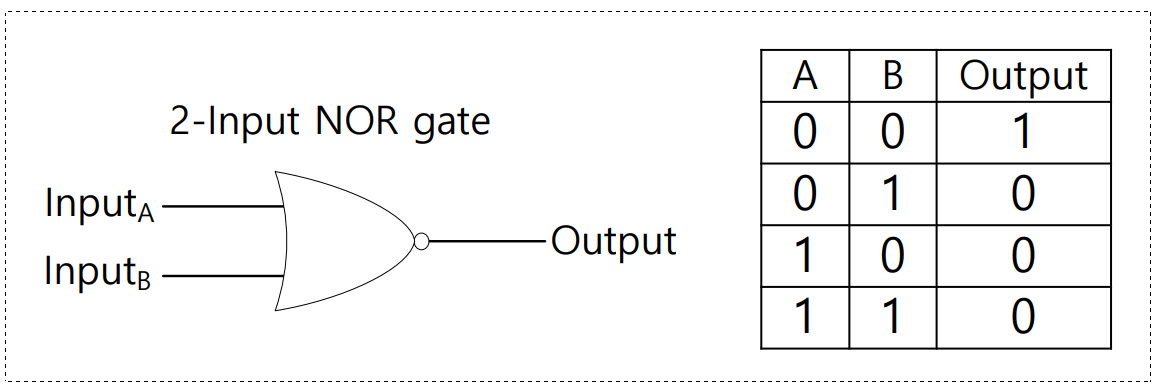

0x01 或非门(NOR)
如果所有输入均为 Low (0),则输出为 High(1),其中一个输入为高 (1) 则产生低功率 (0)。
  • NOR 是 OR 运算符的否定结果
布尔表达式中以 "否定合" 形式表现:

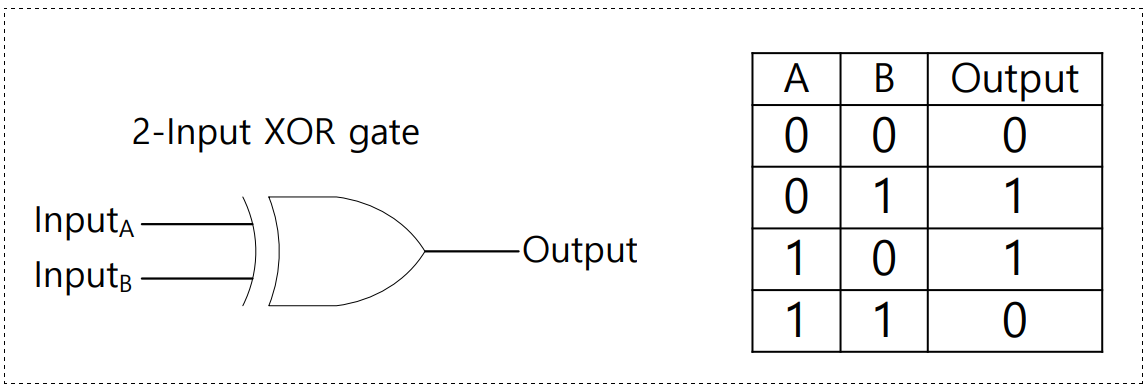

0x02 异或门(XOR)
如果 两个值不相同,则异或结果为1。如果 两个值相同,异或结果为0。
Ⅱ. 练习(Assignment)0x00  4-input NAND gate
比较 AB 的布尔表达式,完成 A 和 B 的 Verilog 代码,通过 Simulation 结果进行比较。
