还是ETM这家做的点阵屏,找了这么久就是没找到这家公司叫啥。
上个小菜,ETM11256。驱动芯片ST7567/7565。指令大部分都通用,只是个别指令差异。
引脚定义也有没啥好说的。左侧有标识直接量一下就知道了。

下一个,ETM26464 两块ST7565的。收到货时就碎了。结果试了当然是没见有图像了。还未确定芯片前先看的矽创的ST7565.65这些芯片,发现和引脚几乎一样。
按芯片手册上说的,主用芯片发送时钟CL,交流信号FR和熄屏信号DOF(网页翻译的,名词不一定对)给从芯片确保两半块图像同步。
开始翻说明书发现M/S 和CLS两个脚是控制这三个信号是内部发生还是外部接收。两侧对比后发现一侧的接GND从用芯片接收时钟,
一侧的接VCC主用芯片发送时钟. 再对比芯片引脚定义猜这个就定是控制时钟的接收和发送的。还好这家公司做屏时把这个信号引出来了。不然就是废品了。

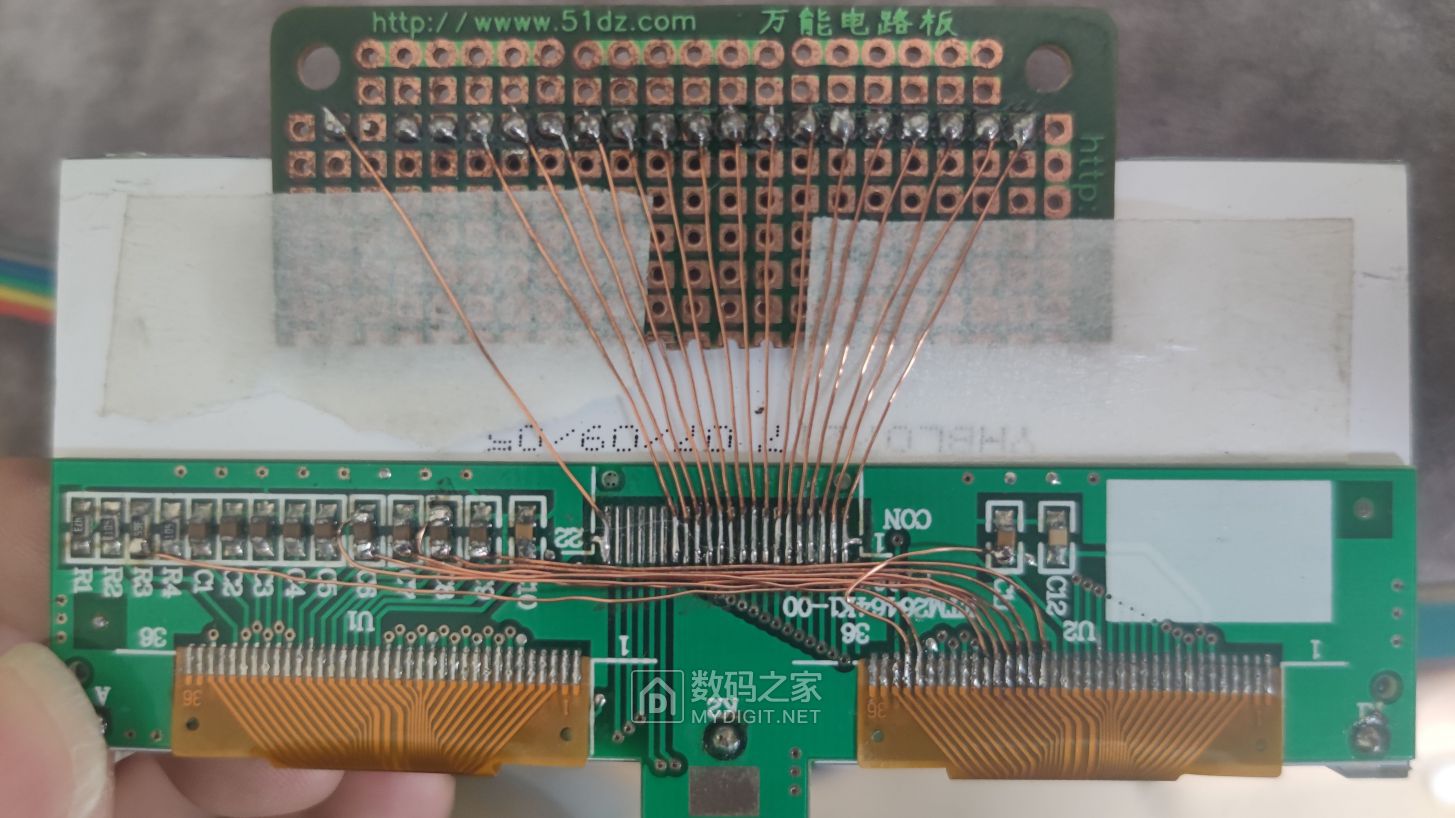

也确定了碎的那侧是主用。就把接地那侧的断线改为接VCC.把从芯片变成主芯片。但是升压电容,分压电阻都接在主用芯片那侧又接着飞了几条线。
接着上电果然正常了。
由于两块芯片分另负责了上下两半的行扫描,也就是COM线。和左右两半的列扫描,就是SEG信号。因此原主用侧负责的上半块和左半块都不能正常显示的,
一块26464点阵的屏变成了13232,只剩了四分之一了。
