#申请原创# #技术资源# 原创 浅谈ESD HBM IV 10% 2% ,ZAP 1次、ZAP 3次打法的区别、优点,以及可取之处

在ESD(静电放电)测试中,HBM(人体放电模型)的IV特性分析以及ZAP(放电次数)的差异对器件可靠性评估至关重要。以下是关于HBM IV 10%与2%电流点、ZAP 1次与ZAP 3次打法的区别、优点及可取之处的分析:


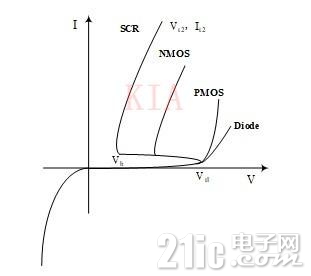

1. HBM IV 10%与2%电流点的区别
- 定义:
  - IV 10%:指在HBM测试中,器件的失效电流阈值为初始泄漏电流的10%。
  - IV 2%:失效标准更严格,阈值仅为初始泄漏电流的2%。
- 区别:
  - 灵敏度:2%标准对微小泄漏电流变化更敏感,能检测更早期的器件退化(如栅氧损伤、界面陷阱等)。
  - 应用场景:
    - 10%:适用于对可靠性要求一般的消费类电子。
    - 2%:用于高可靠性领域(如汽车电子、医疗设备),确保器件在极端条件下仍稳定。
- 优点:
  - 2%:更早暴露潜在缺陷,避免“假通过”风险。
  - 10%:测试效率更高,适合大批量生产筛选。


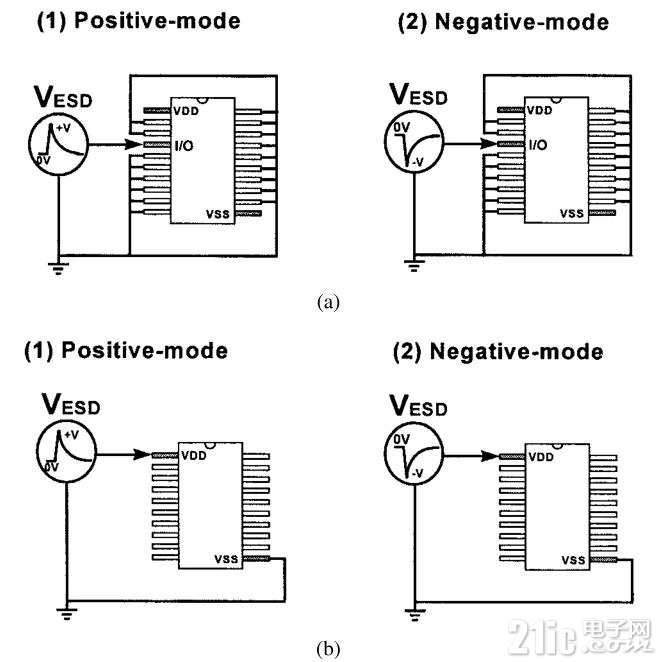

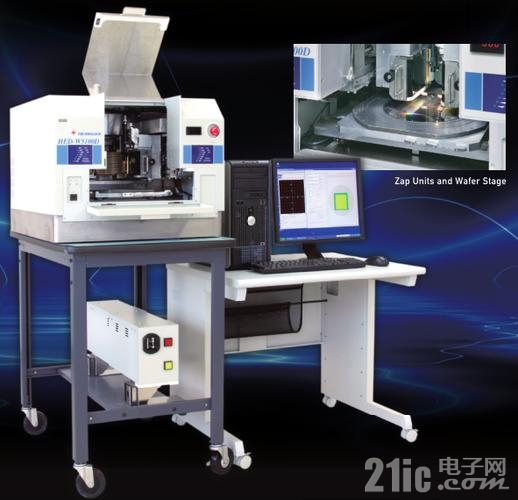

2. ZAP 1次 vs. ZAP 3次的区别
- 定义:
  - ZAP 1次:对器件单次施加ESD脉冲,评估其瞬时抗静电能力。
  - ZAP 3次:对同一器件连续施加3次ESD脉冲,模拟多次静电事件累积效应。
- 区别:
  - 失效机制:
    - 单次ZAP:反映器件在首次ESD冲击下的失效(如热击穿、熔丝效应)。
    - 3次ZAP:揭示累积损伤(如栅氧退化、金属迁移),更接近实际使用场景(如反复插拔、环境静电)。
  - 可靠性验证:
    - 3次ZAP能发现“潜在失效”(器件通过单次测试但多次后失效)。
- 优点:
  - ZAP 1次:测试速度快,适合产线快速筛选。
  - ZAP 3次:更严苛,适合可靠性认证或长寿命需求产品。


3. 不同组合的可取之处
测试组合
适用场景
优势
局限性
IV 10% + ZAP 1次
消费电子量产筛选
高效、成本低
可能遗漏早期退化
IV 2% + ZAP 1次
高可靠性器件初筛
平衡灵敏度与效率
仍无法评估累积损伤
IV 10% + ZAP 3次
工业级/车规器件验证
检测累积效应,成本可控
2%标准更严苛时可能不足
IV 2% + ZAP 3次
航天/医疗等极端环境
全面评估可靠性与耐久性
测试时间长、成本高



4. 实际应用建议
- 研发阶段:建议采用IV 2% + ZAP 3次,充分暴露设计弱点。
- 量产阶段:根据产品等级选择:
  - 消费电子:IV 10% + ZAP 1次(兼顾效率)。
  - 车规电子:IV 2% + ZAP 3次(符合AEC-Q101标准)。
- 失效分析:若单次ZAP通过但实际应用失效,需追加3ZAP验证。

总结
- IV标准选择:2%提高可靠性,10%优化成本。
- ZAP次数:单次适合筛选,多次模拟真实场景。
- 最佳实践:根据产品寿命、应用环境和成本综合权衡,通常高可靠性领域需更严苛的组合。

使用特权

评论回复
沙发
Reli-eng-z|  楼主 | 2025-5-20 23:21 | 只看该作者
ESD难啊
