SL1587同步降压芯片：
一、核心技术突破
智能电压适应系统
4-30V超宽输入范围，适配汽车电瓶(12/24V)、工业电源(24V)等场景
动态线补技术自动修正电缆压降，保证终端电压精度±1.5%
高效能转换架构
同步整流设计实现92%峰值效率，较异步方案降低40%热损耗
130kHz开关频率优化EMI表现，轻松通过CISPR25 Class5测试
多重保护机制
集成输入欠压锁定(UVLO)、过温关断(OTP)等6重防护
打嗝模式短路保护避免持续过流损坏
二、典型应用方案
新能源汽车供电系统
车载OBD诊断仪(24V转5V/2.4A)
智能座舱USB PD模块(配合QC3.0协议芯片)
工业自动化场景
PLC控制模块备用电源(支持超级电容输入)
工业传感器网络(4-20mA变送器供电)
消费电子创新
多口快充插排(搭配IP6566实现PD协议)
四轴飞行器图传系统(12V降压至5V摄像头供电)
三、硬件设计指南
关键元件选型

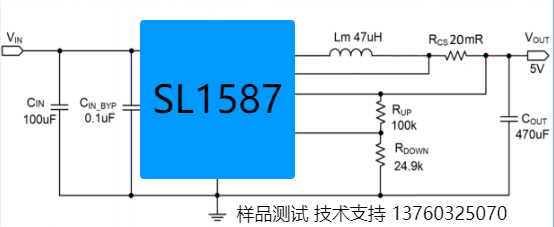

典型外围电路配置
输入电容：2×22μF/50V陶瓷电容(X7R)
电感：4.7μH/3A饱和电流(推荐TDK VLF系列)
FB分压电阻：1%精度金属膜电阻
PCB布局规范
功率回路面积控制在<15mm2
SW引脚远离敏感模拟走线
散热焊盘需连接4×0.3mm过孔阵列
调试注意事项
轻载震荡→检查电感DCR值(建议<50mΩ)
启动失败→确认EN引脚上拉电阻≤100kΩ
效率下降→检测MOSFET驱动波形(上升沿应<30ns)
说明
SL1587是支持高电压输入的同步降压电源管理芯片，输入电压在宽范围内可实现 2.4A 的连续电流输
出。通过调节 FB 端口的分压电阻，可以输出1.8V 到 28V 的稳定电压。SL1587具有优秀的恒压/恒流(CC/CV)
特性。SL1587采用电流模式的环路控制原理，实现了快速的动态响应。SL1587工作开关频率为 130kHz，具有
良好的 EMI 特性。
SL1587内置线电压补偿，可通过调节 FB 端口的分压电阻阻值来实现。SL1587不仅可实现单芯片降压电
源管理方案，还可以与 QC2.0/ QC3.0 识别芯片构成快速充电电源管理方案。另外， 芯片包含多重保护功
能：过温保护，输出短路保护和输入欠压/过压保护等。
SL1587采用 SOP8 的标准封装。
特性
宽输入电压范围：4V-30V
开关频率：130kHz
宽输出电压范围：1.8V-28V
输入欠压/过压、输出短路和过热保护
效率可高达92%以上
输出电流：2.4A
超高恒流精度：±5%
无需外部补偿
恒压精度：±5%
SOP-8封装
应用范围
车载充电器/适配器
分布式供电系统
线性调节前置稳压器
电池充电器
