TB67H451AFNG是一款PWM斩波型直流有刷电机驱动器

[复制链接]
127|0
手机看帖
扫描二维码
随时随地手机跟帖
跳转到指定楼层
楼主
TOSHIBA-王工|  楼主 | 2025-6-9 09:58 | 只看该作者 回帖奖励 |倒序浏览 |阅读模式

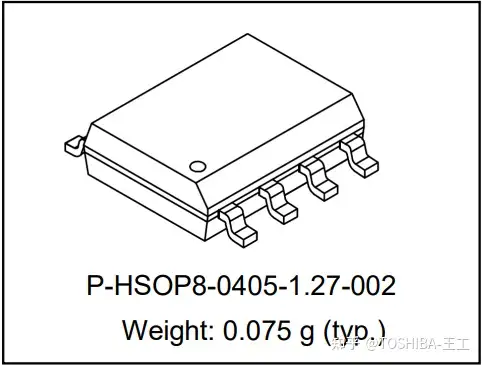

PWM斩波型直流有刷电机驱动器 TB67H451AFNG是一款PWM斩波型直流有刷电机驱动器。 内置了一个电机输出通道。 采用BiCD工艺制造,TB67H451AFNG的额定输出电压为50V,最大电流为3.5A
特点 ・ 使用BiCD工艺的单片集成电路
支持PWM恒流驱动和直接PWM驱动
支持4种操作模式,前向/反向/制动/停止(关闭)
内置输出MOSFET,低导通电阻(高侧+低侧=0.6Ω(典型值))
实现高压和大电流驱动(参见“绝对最大额定值”和“工作范围”)
内置各种错误检测功能(热关断(TSD)、过电流检测(ISD)和欠压锁定(UVLO))
・内置VCC调节器用于内部电路操作。
、引脚分配

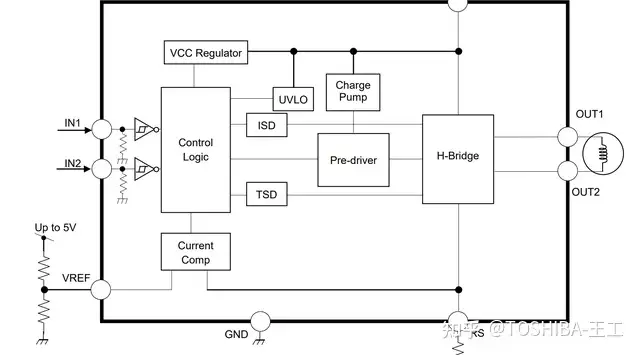

在方块图中的某些功能块、电路或常数可能会为了解释目的而被省略或简化。 注意:TB67H451AFNG的所有接地线必须运行在PCB的焊锡掩模上。它还必须在单一点外部终止。此外,应考虑接地方法以实现有效的散热。 应仔细注意输出、VM和GND走线的布局,以避免跨输出引脚或与电源或地短路。如果发生此类短路,设备可能会永久损坏。 还应特别注意设备的图案设计和实现,因为它有电源供应引脚(VM、RS、OUT1、OUT2和GND),通过这些引脚可能流过特别大的电流。如果这些引脚接线错误,可能会发生操作错误或设备被破坏。 逻辑输入引脚也必须正确接线。否则,由于流过IC的电流大于指定电流,设备可能会损坏。应仔细注意设计图案和安装。
需要详细了解,建议联系技术支持王工获取资料【东芝总代王工;wdylsq】免费提供样品,免费提供原厂的技术支持,免费技术咨询拉人技术群
