新唐DALI-2

只看该作者 · 2025-6-19 13:00

1.DALI介绍
（1）什么是DALI，DALI是（Digital 数位Addressable 地址化Lighting 照明Interface界面）
（2）IEC62386国际标准下规范的照明控制通讯协议
（3）对照明装置的电子镇流器进行控制，配置与查询
（4）DALI-2源于2014年底推出的IEC 62386版本2
（5）由Digital illumination Interface Alliance（DiiA）联盟推广，维护与认证
（6）适合应用
大楼室内照明：可提供传感器控制灯具的亮度或色温
展演听照明：可提供场景，调光，混光效果设置

2.为何升级DALI-2

随着市场应用的需求发展和产品的变革，原有标准已经不能覆盖所有的产品类型和应用需求了，另外由于是否符合DALI标准是由厂商自行宣称，这就造成了很多的兼容性问题。2019/12/31起不再接受DALI1产品认证与登记。

3.新唐DALI平台介绍

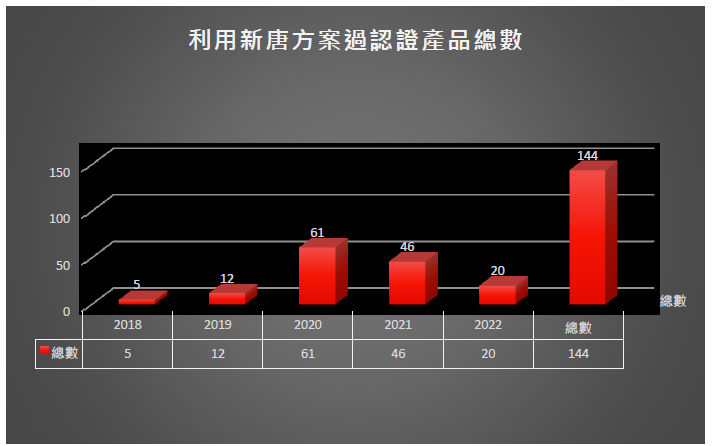

利用新唐方案过认证产品总数超过50家客户Design in，涵盖中，美，日，韩，欧

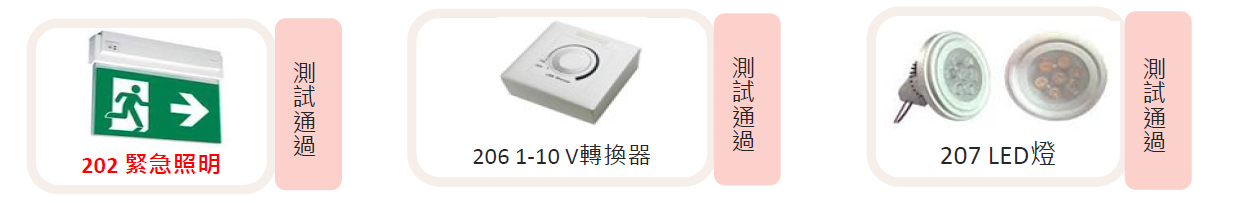

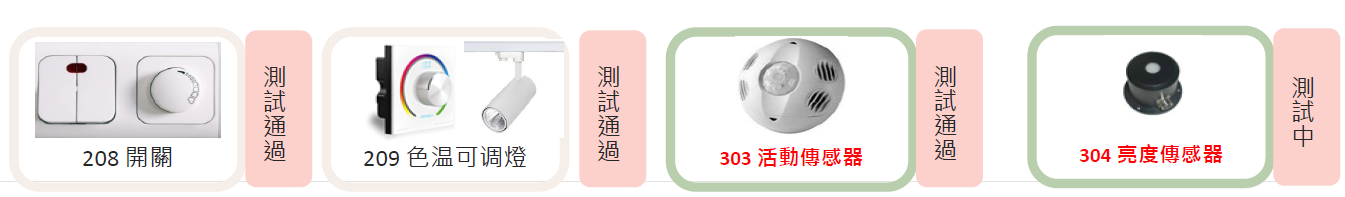

（1）新唐DALI 2 平台可推广的终端产品

相关的库可做成独立产品，也可以按客户需求搭配使用
•如102+207+209（LED调光灯+色温可调灯）
•102+202+207（LED调光灯+紧急照明灯）
•103+303+304（双传感器）

新唐DALI-2解决方案
提供完整DiiA测过的DALI 2协议

•IEC 62386 202（紧急照明）
•IEC 62386 203（高强度灯泡）
•IEC 62386 206（1 10V转换器）
•IEC 62386 207（RGB LED灯）
•IEC 62386 208（开关功能）
•IEC 62386 209（颜色控制器）
•IEC 62386 303（感应传感器）
•IEC 62386 304（亮度传感器）

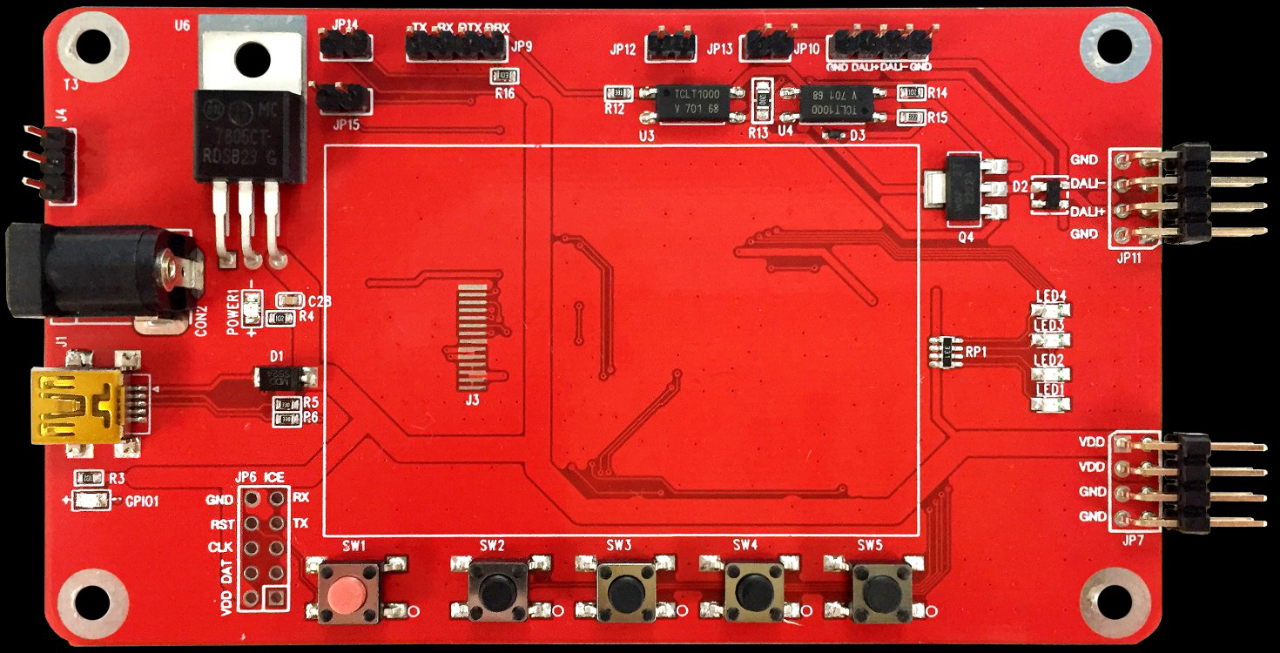

提供开发版完整方案
•应用控制器：NUC029 series
•102+20x应用协议芯片：NDA102系列
•103+30x应用协议芯片：NDA103系列
•电路图，Gerber档案
方案特色
•符合DALI 2协议
•支持DALI 2多主机互动模式
•具有总线冲突检测及修复功能
•通过DALI 2 ProbitLab2仪器测试
软件协议库文件
•控制器PC端开源软件
•相关库函数使用指南
•DALI 2测试指南
•相关协议库Keil项目，方便客户二次开发

（2）Nuvoton DALI-2 MCU Product Portfolio

新唐的DALI-2方案支持三种：Glear，Device和Master
♥♥2XX Control Gear-NDA102SD2

• Cortex® M23 48MHz
• 64kB Flash / 4kB RAM
• 96-bit UID / 128-bit UCID
• 96MHz PWM x 12ch (互补带死区)
• 12-bit EADC with 808 kSPS
• SPI / UART / I2C
• 电压工作范围1.75V 至5.5V
• 工作温度：-40˚C ~ 105˚C
• LQFP64 7x7 mm Package
102(Control gear) + 2XX application

相关协议
IEC-62386	Function Description	应用产品
102+202	Self-contained Emergency Lighting	紧急照明灯
102+207	LED Driver	LED 电源照明
102+209	Colour Control	DALI色温灯电源

♥♥3XX Control Device-NDA102SD2

• Cortex® M23 48MHz
• 64kB Flash / 4kB RAM
• 96-bit UID / 128-bit UCID
• 96MHz PWM x 12ch (互补带死区)
• 12-bit EADC with 808 kSPS
• SPI / UART / I2C
• 电压工作范围1.75V 至5.5V
• 工作温度：-40˚C ~ 105˚C
• LQFP64 7x7 mm Package
103(Control device) + 3XX application

相关协议
IEC-62386	Function Description	应用产品
103+303	Occupancy Sensors	微波开关，红外线开关，被动式人体红外线侦测、温度和湿度感测模块（PIR）
103+304	Light Sensor	DALI光感

♥♥DALI Master-NUC029SEE

• Cortex® M0 72MHz
• 128kB Flash / 16kB RAM /0.5kB SPROM
• 96-bit UID / 128-bit UCID
• 100MHz PWM x 24ch (互補帶死區)
• 12-bit ADC
• SPI / UART / I2C / CAN
• 工作温度：-40˚C ~ 105˚C
• 工作电压2.5V 至5.5V，支持1.8V外设
• LQFP64 7x7 mm Package
