大家好，最近在研究极海G32R501的产品，书接上回：G32R501电源管理模块硬件设计与软件调试若干建议”，今天来跟大家一起分享”G32R501产品经验分享之五-“JTAG与cJTAG的区别与联系及TAP控制器菊花链解析” 首先回顾一下之前三章内容 G32R501产品调试经验之一“系统启动（BOOT）” https://bbs.21ic.com/icview347581811.html?fromuser=ITZTP G32R501产品调试经验分享之二“写寄存器保护与CAP的渊源” https://bbs.21ic.com/icview347592811.html?fromuser=ITZTP G32R501产品经验分享之三-电源管理模块（PMM）技术介绍 https://bbs.21ic.com/icview-3476022-1-1.html?fromuser=IT-ZTP G32R501产品经验分享之四“电源管理调试设计若干建议” https://bbs.21ic.com/icview-3476028-1-1.html?fromuser=IT-ZTP

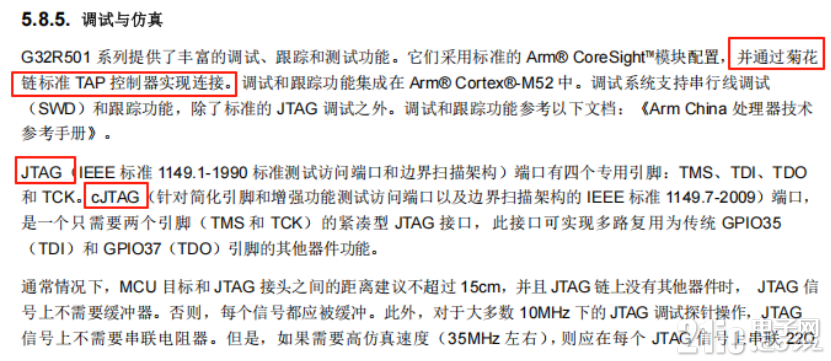

昨天在读到G32R501第五章节 调试与仿真章节，发现两个新概念：JTAG与cJTAG，TAP控制器菊花链。本人对这个两个概念产生浓厚兴趣，通过咨询同事，以及查技术文档，将学到的知识总结下来分享给大家。 一、JTAG与cJTAG的区别与联系 1. 基本概念 JTAG (IEEE 1149.1-1990)： - 标准测试访问端口和边界扫描架构 - 采用4个专用引脚：TMS(测试模式选择)、TDI(测试数据输入)、TDO(测试数据输出)和TCK(测试时钟) cJTAG (IEEE 1149.7-2009)： - 针对简化引脚和增强功能测试访问端口以及边界扫描架构 - 仅需2个引脚：TMS和TCK(可多路复用为传统GPIO35/TDI和GPIO37/TDO) 2. 主要区别 3. 技术细节对比 时序要求： - JTAG：TCK周期时间最小66.66ns，TDI/TMS设置时间13ns，保持时间7ns - cJTAG：TCK周期时间最小100ns，TMS设置时间15ns，保持时间2ns 电气特性： - JTAG信号在10MHz下通常不需要缓冲器或串联电阻，但在35MHz高速仿真时建议每个信号串联22Ω电阻 - cJTAG由于引脚复用，对信号完整性要求更高 功能扩展： - cJTAG支持"星型"和"菊花链"拓扑结构，而传统JTAG主要支持菊花链 - cJTAG可以动态配置扫描链长度，传统JTAG固定 4. 联系与兼容性 - cJTAG基于JTAG标准扩展，核心功能兼容 - 可通过转换电路实现JTAG到cJTAG的接口转换 - G32R501同时支持两种接口，可通过引脚复用灵活选择 二、菊花链标准TAP控制器解析 1. 基本概念 TAP控制器： - 测试访问端口(Test Access Port)控制器 - 16状态的同步有限状态机，响应TCK上升沿 - 通过TMS和TCK协同控制数据流 菊花链(Daisy Chain)： - 一种特殊的串行编程方式，多个JTAG设备串联连接 - 前一个设备的TDO连接下一个设备的TDI，形成链式结构 - 所有设备共享TCK和TMS信号 2. 菊花链工作原理 物理连接： ``` JTAG接口 → [TDI]设备1[TDO] → [TDI]设备2[TDO] → ... → [TDI]设备N[TDO] → JTAG接口 ``` 所有设备TCK和TMS并联连接 工作流程： 1. 通过TMS控制所有TAP控制器进入Shift-IR状态 2. 通过TDI输入指令序列(各设备指令长度之和) 3. 控制TMS使TAP进入Shift-DR状态 4. 通过TDI输入数据序列，各设备按指令处理数据 关键寄存器： - 指令寄存器(IR)：存储当前操作指令 - 数据寄存器组：包括边界扫描寄存器、旁路寄存器等 - 旁路寄存器(BP)：1位寄存器，用于跳过不操作的设备 3. 菊花链配置示例 假设链中有3个设备： - 设备A：IR宽度4位，IDCODE 00111 - 设备B：IR宽度4位，IDCODE 00011 - 设备C：IR宽度4位，IDCODE 00111 IR扫描序列：`1111_0110_1111` - 前4个"1"：设备A的IR位宽 - 中间4位：设备B的指令(0110) - 后4个"1"：设备C的IR位宽 DR扫描序列：`000000` - 7个"0"对应链路上所有寄存器的内容 4. 菊花链应用优势 1. 简化连接：多个设备共享调试接口 2. 灵活配置：可通过指令选择操作特定设备 3. 节省资源：减少PCB布线复杂度 4. 扩展性强：理论上可连接任意数量设备(受驱动能力限制) 5. G32R501中的实现 G32R501采用标准的Arm CoreSight模块配置，通过菊花链TAP控制器实现连接： - 支持SWD和JTAG调试接口 - 调试系统集成在Cortex-M52内核中 - 可实现多核调试的协同工作 三、实际应用建议 1. 接口选择： - 引脚受限时选择cJTAG(2线) - 需要兼容传统工具时选择JTAG(4线) 2. 菊花链设计： - 链上设备数量不宜过多(信号衰减) - 长距离(>15cm)或高速(>10MHz)时添加缓冲器 3. 信号完整性： - JTAG信号避免靠近感性元件 - 高速应用时添加22Ω串联电阻 4. 调试技巧： - 通过IDCODE识别链中设备位置 - 非操作设备配置为Bypass模式提高效率 通过合理利用G32R501提供的调试接口和菊花链功能，可以显著提高多设备系统的开发和调试效率。
|
