在工业自动化、高端机器人、精密医疗设备等前沿领域,对运动控制的精度、可靠性及功率提出了极致要求。工程师们一直在寻找一颗能够兼顾强大动力、超凡稳定性与智能集成的驱动“芯”脏。
东芝推出的 TB6600HG 双极步进电机驱动器,正是为此而生。它不仅仅是一颗芯片,更是一套完整的高性能运动控制解决方案。 编辑
核心技术优势:为苛刻应用而设计TB6600HG 立足于工程师的实际挑战,通过一系列尖端技术特性,奠定了其在高端驱动市场的领先地位。
1. 卓越的功率输出能力:
- 高达 4.5A 的持续输出电流,可轻松驱动中大型NEMA 17、23、34框架步进电机,提供充沛扭矩,应对高负载挑战。
- 宽电机供电电压范围 (VM: +10V to +44V),更高的电压意味着电机在高速运转时能维持更高的扭矩,显著提升设备动态响应速度和工作效率。
2. 先进的集成工艺与热管理:

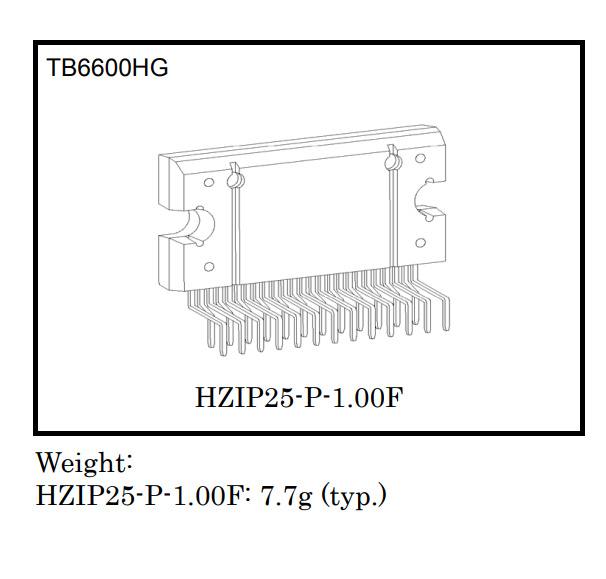

- 采用 HZIP25-PMI 封装,其金属底座具有极低的热阻,与PCB板上的散热片紧密结合,能将芯片内部功率MOSFET产生的热量高效导出。
- 极低的导通电阻 (高/低边MOSFET RDS(ON) 典型值仅 0.25Ω + 0.25Ω)。这不仅降低了开关损耗,更从根源上减少了热量产生,允许芯片在满负荷状态下持续稳定工作,极大提升了系统的长期可靠性。
3. 灵活的智能电流控制与高细分:
- 内置 PWM 恒流斩波驱动电路,无需外部复杂的RC振荡器,通过简单的 xREF 引脚输入模拟电压(0-3.3V),即可精确设定电机电流,实现平滑、低噪声的微步进操作。
- 支持 最高1/16微步 模式,通过 MODE 引脚轻松选择。高细分技术极大消除了低速振动和中间定位点噪声,使电机运行如丝般顺滑,满足光学仪器、精密点胶等应用对运动平稳性的严苛要求。
4. 全面的内置保护功能:
工程师的设计安全网已内置其中:
- 过热保护 (TSD):结温超过阈值时,自动关闭输出,并在冷却后自动恢复。
- 过流保护 (ISD):实时监测电流,防止电机堵转或短路对驱动器造成永久性损坏。
- 欠压锁定 (UVLO):确保在电压不足时芯片不工作,防止功率MOSFET工作在线性区而烧毁。
- 这些功能共同构建了全方位的保护体系,显著提高了终端产品的鲁棒性和寿命。
5. 简洁的外部电路设计:
TB6600HG 集成了功率MOSFETs、续流二极管、保护逻辑和PWM控制器。工程师仅需配置极少的外部无源元件(如电流检测电阻、电源去耦电容)即可构建一个完整的驱动系统,极大简化了PCB布局,缩短了研发周期,降低了总体BOM成本。
典型应用场景:赋能高端制造TB6600HG 的强大性能使其成为以下应用的理想选择:
- 工业自动化:高精度CNC数控机床、3D打印机、激光切割/雕刻机、自动化机器人手臂。
- 专业设备:医疗仪器(如采样器、输液泵)、半导体封装设备、光学检测平台。
- 高端办公自动化:高速大幅面绘图仪、工业级复印机与打印机。
为何选择东芝TB6600HG?给研发工程师的价值
- 可靠性优先:东芝半导体的品质保证,结合全面的保护机制,让您的产品在市场中获得稳定口碑。
- 性能与效率的平衡:低RDS(ON)和优异的散热设计,让您在追求高功率输出的同时,无需为过热问题而妥协降额。
- 设计简化:高度集成的方案释放了宝贵的PCB空间,让您能更专注于系统层级的创新与优化。
立即行动,将您的创意变为现实!
东芝TB6600HG现已备货充足,并可提供完整的技术文档(Datasheet)、评估板应用笔记以及专家技术支持。
访问东芝半导体官方网站,获取数据手册、技术支持应用电路图和样品申请wdylsq。让我们用TB6600HG的强大动力,为您的下一款旗舰产品注入精准而可靠的“芯”能量。
