RZ/G2L微处理器配备Cortex®-A55 (1.2 GHz) CPU、16位DDR3L/DDR4接口、带Arm Mali-G31的3D图形加速引擎以及视频编解码器（H.264）。此外，这款微处理器还配备有大量接口，如摄像头输入、显示输出、USB 2.0和千兆以太网，因此特别适用于入门级工业人机界面（HMI）和具有视频功能的嵌入式设备等应用。
ECC是一种用于检测和纠正内存数据中的错误的机制，用于高可靠性应用场景。
ECC有如下方案

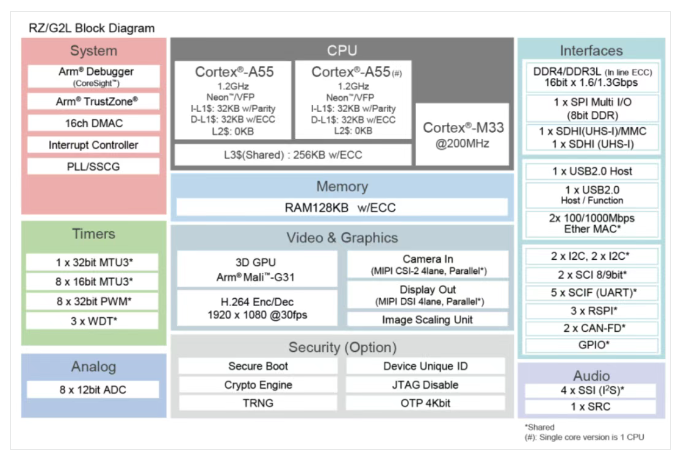

从G2L框图可见，支持DDR in-line ECC功能。
RZ/G2L系列板上的内存控制器提供可选的ECC功能，可用于验证内存中的数据并在发生内存错误时纠正它们。内存控制器将检查所有读取事务中的数据以及校验错误。
ECC工作原理是创建独特的“校验码”，这些校验码是对称为“ECC数据字”的对齐数据段中的信息进行数学描述。
校验码始终与整个ECC数据字相关联，并且可以在内存控制器内部用于所有内存读取，以控制数据的准确性。“在线”ECC将这些校验码存储在内存中，该内存对用户不可见。
内存控制器将ECC错误定义为“可纠正的”或“不可纠正的”。可纠正的错误是校验码或数据中的一位错误。控制器使用综合特征来确定哪个位出现错误并可以纠正错误。不可纠正的错误是校验码或数据中的双位错误。在这种情况下，控制器可以识别校验码或数据中不正确的2位，但无法准确确定哪2位有错误，因此无法纠正错误。
软件通过将ecc_enable参数设置为非零值来启用ECC。
控制器中的ECC功能由ecc_enable参数控制。该参数使能ECC，并设置上报和纠错行为。

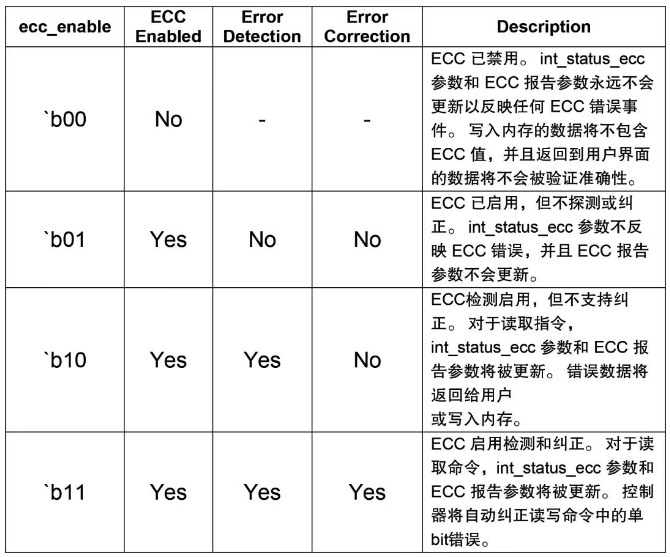

ecc_enable参数含义详细说明：
G2L内存控制器支持in-line ECC，其中内存区域的一部分（1/8）用于ECC存储。当ECC功能启用时，内存控制器将分配顶部1/8内存区域来存储ECC校验码。并且不允许用户访问该区域。

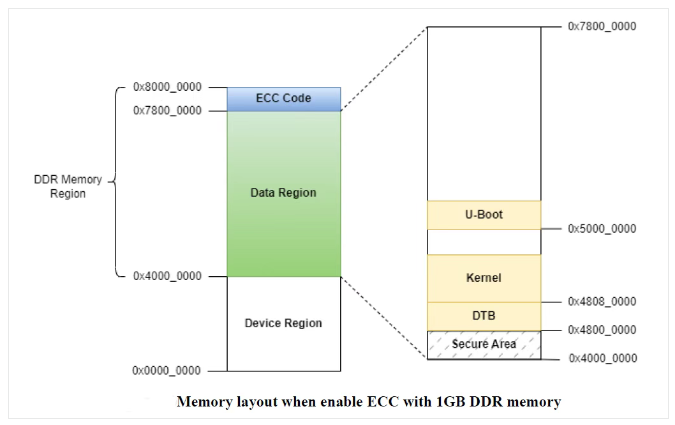

例如，当DDR内存为1GB时，启用ECC功能时内存布局如下图所示。假设DDR内存映射到系统总线，并以地址0x4000_0000开始，以0x7FFF_FFFF结束。要使用的数据区域为0x4000_0000 – 0x77FF_FFFF。顶部1/8内存区域是0x7800_0000 – 0x7FFF_FFFF (128MB) 将用于保存ECC校验码。
当DDR内存为2GB时，启用ECC功能时内存布局如下图。
假设DDR内存映射到系统总线，并以地址0x4000_0000开始，以0xBFFF_FFFF结束。
要使用的数据区域为0x4000_0000 – 0xAFFF_FFFF。顶部1/8内存区域是0xB000_0000 –
0xBFFF_FFFF(256MB) 将用于保存ECC校验码。
以上概要介绍ECC功能和机制。
|
